Popis
ROZHÝBEJTE SVŮJ ARDUINO PROJEKT!

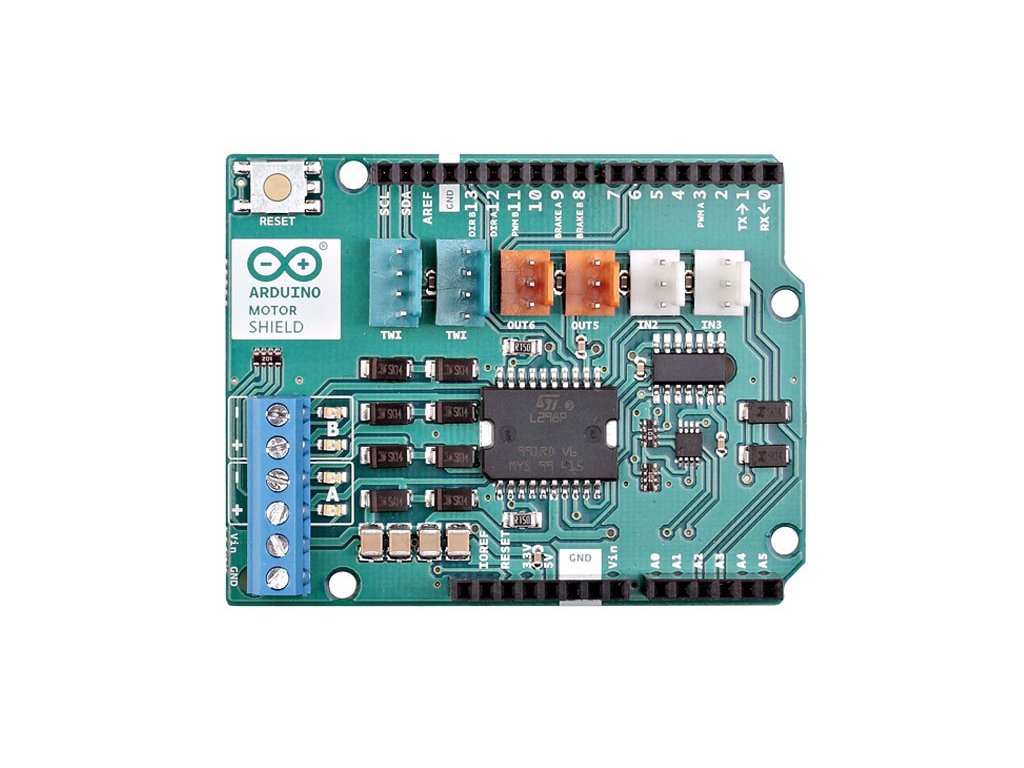

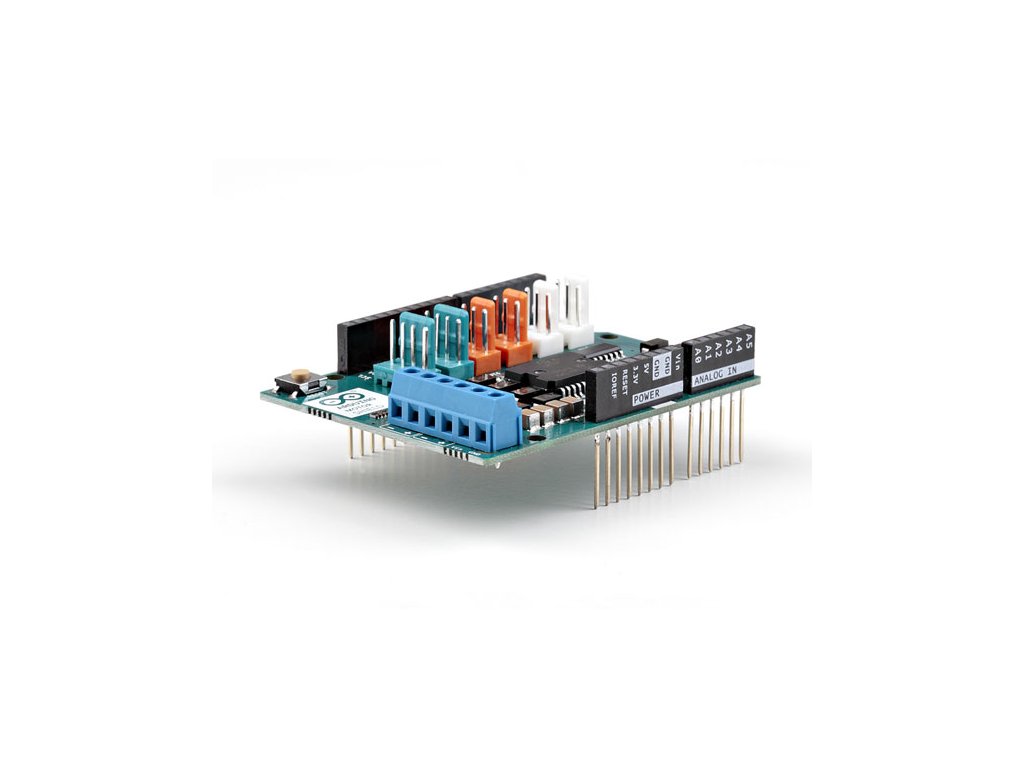

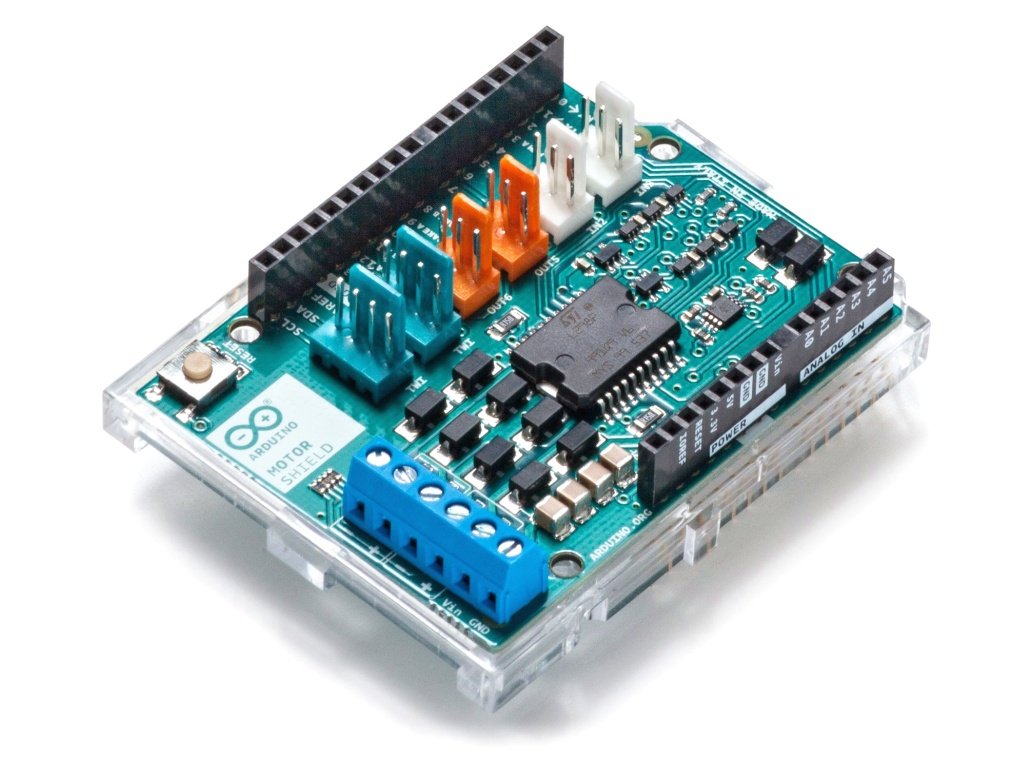

Arduino Motor Shield přinese do vašeho Arduino projektu pohyb. Spousta nápadů kolem platformy Arduino počítá s využitím motorů a pohybu, ať už to jsou žaluzie na okně, autíčko na dálkové ovládání, nebo automatické zavlažování zahrady. S tímto Shieldem budete moct řídit a ovládat DC motory, stepper motory, relé a solenoidy. Shield je založený na motor driveru L298. Je navržený pro ovládání dvou DC motorů, přičemž umožňuje nastavit rychlost a směr otáčení každého motoru nezávisle. Arduino Motor Shield také měří elektrický proud do každého z motorů. Shield je kompatibilní s TinkerKit moduly.
Arduino Shield obsahuje 2 oddělené kanály, z nichž každý využívá 4 Arduino piny (pro ovládání rychlosti, další pro ovládání směru otáčení, rychlé brzdy a měření proudu). V každém kanále může téct proud až 2 A. Arduino Shield poslouží k ovládání dvou DC motorů nebo jednoho bipolárního krokového motoru. Shield má standardní rozvržení pinů a navíc 4 další signály. Dva z nich jsou umístěny blízko AREF pinu a slouží k TWI (I2C) komunikaci, dva další jsou poblíž signálu Reset.
KLÍČOVÉ VLASTNOSTI
- Provozní napětí: 5 V až 12 V
- Motor driver: L298P
- Ovládá zároveň 2 DC motory, nebo jeden krokový motorek
- Maximální proud: 2 A na kanál nebo 4 A celkem (s externím zdrojem)
- Funkce pro volný běh motoru a rychlé zastavení
MOTOR SHIELD ODKAZY
Související produkty
-
Kód: AD20
-
Kód: SP110
-
Kód: EF62
-
Kód: EF82
-
Kód: EF84
-
Kód: EF131
-
Kód: EF132
-
Kód: AD839
Podobné produkty
-
Kód: HW377
-
Kód: HW412
-
Kód: SP78
-
Kód: HW390
-
Kód: SP851
-
Kód: AD641
| Hmotnost | 0.02 kg |
| Provozní napětí | 5 ÷ 12 V DC |
| Motor driver | ST L298P |
| Snímání proudu | 1,65 V / A |
| Rozměry | 53 x 68,5 mm (PCB) |
