Popis
Zabudujte mp3 do svého projektu

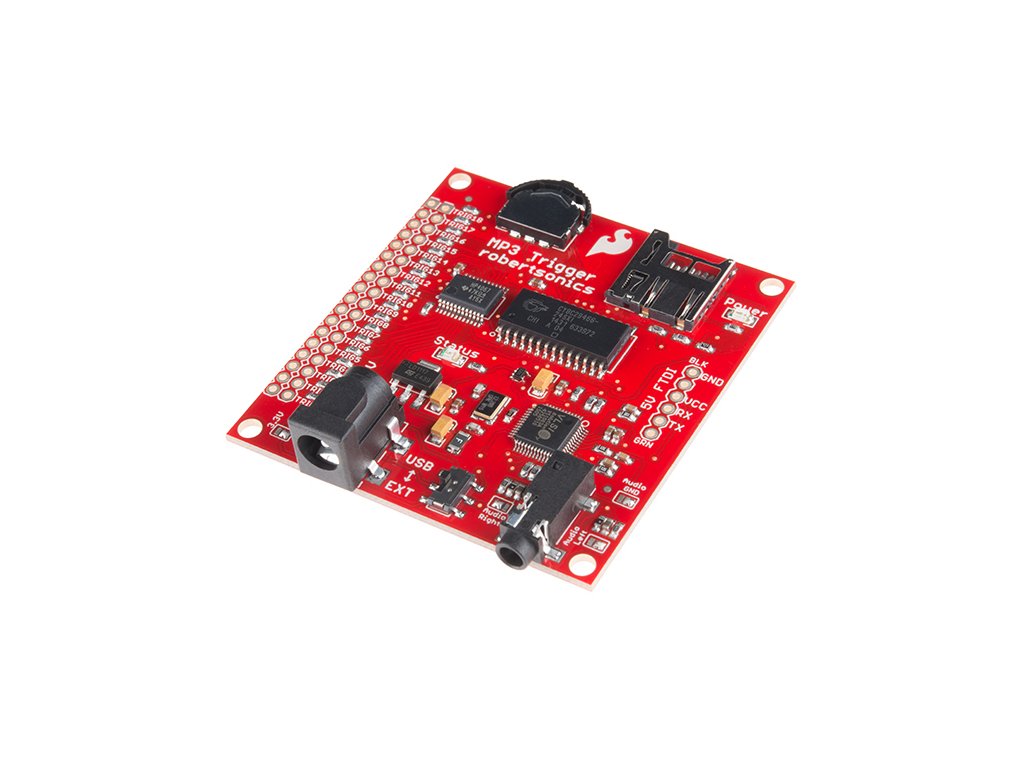

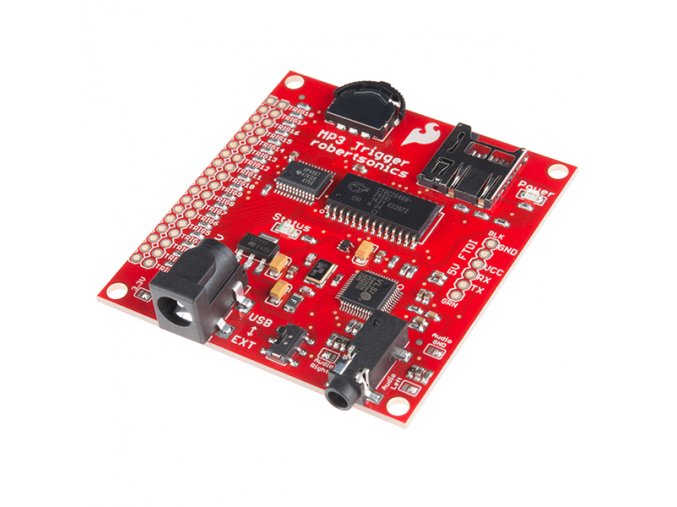

SparkFun mp3 Trigger je ideální řešení pro využití mp3 zvuků nebo hudby ve vašem projektu. Ať je to robot, desková hra, model železnice nebo interaktivní výstavka; mp3 Trigger dokáže vaše dílo ozvučit. A to k sobě nepotřebuje ani Arduino!
Deska mp3 Trigger je zkonstruována tak, aby integrace zvuku mp3 do projektu byla jednodušší než kdykoli předtím! mp3 Trigger má 18 externích spouštěcích pinů, které přímo odstartují předem vybrané skladby mp3. K dispozici je i plně duplexní sériový řídicí port, který poskytuje plné řízení mp3 Trigger a vzdálené spouštění až 256 skladeb. Sériovou komunikaci můžete využít i pro rychlé ovládání hlasitosti v reálném čase. Skladby mp3 se ukládají na paměťové karty SDSC formátu FAT16 nebo SDHC Micro SD formátu FAT32. Optimalizovaný kód navíc umožňuje dosáhnout stereofonního přehrávání 192 Kb/s z širokého spektra paměťových karet.
MP3 Trigger dokáže mnohem více!
Srdce Sparkfun mp3 Triggeru tvoří mikrokontrolér Cypress PSoC CY8C29466-24SXI, který pracuje s VLSI VS1063 audio kodekem. mp3 Trigger podporuje nastavení rychlosti sériového portu nebo přiřazení alternativních funkcí osmnácti trigger pinům. To může být například náhodné přehrávání, nebo ovládání hlasitosti. Je možné nastavit, aby mp3 Trigger pin nespustil novou skladbu, pokud už nějaká hraje. Všechny tyto funkce zvládá deska sama, takže nepotřebujete další mikrokontrolér!
Deska umožňuje využít také tzv. tichý mód, díky kterému sepnutý trigger pin nespustí automaticky nastavenou zvukovou stopu, ale jen vyšle zprávu, že byl aktivován. Připojený mikrokontrolér může tuto zprávu zaznamenat a pak přes sériový port spustit nastavenou sekvenci skladeb, což přidává další možnosti, jak mp3 Trigger využít. Pro ozvučení různých projektů na základě všemožných akcí prostě ideální!
Vlastnosti mp3 Triggeru
- Napájení ze zdroje 4,5–12,0 V nebo z napětí USB
- Audio výstup: 3,5 mm STEREO audio jack
- 18 Trigger vstupů: pro logiku 3,3/5,0 V aktivní v nule, vstupy mají interní pull-up rezistory a pro aktivaci stačí tedy propojení s 0 V a nebo přivedení napětí 0 V.
- Sériový port: duplexní (data mohou cestovat oběma směry), 8-bit, 38,4 Kb (defaultní, jiné rychlosti nastavíte v inicializačním souboru)
- Perfektně zpracovaný návod k použití z dílny SparkFun!
mp3 trigger odkazy
Související produkty
-
Kód: HW239
-
Kód: AD53
-
Kód: AD246
-
Kód: HW388
-
Kód: AD834
-
Kód: AD838
-
Kód: AD828
-
Kód: AD59
Podobné produkty
-
Kód: SP851
-
Kód: EF168
-
Kód: EF179
-
Kód: EF489
-
Kód: EF490
-
Kód: CN001
-
Kód: HW390
-
Kód: AD641
| Hmotnost | 0.015 kg |
| Mikrokontrolér | Cypress PSoC CY8C29466-24SXI |
| Vstupní napětí | 4,5–12,0 V / nebo regulované 3,3/5 V |
| Proudová spotřeba v klidu | 45 mA |
| Proudová spotřeba při přehrávání | 85 mA |
| Paměťová média | SDSC a SDHC Micro SD karty |
| Souborový systém | FAT16 a FAT32 |
| Audio výstup | 3,5 mm stereo jack |
| Trigger vstupy | 3,3–5,0 V |
| Sériový výstup | duplexní, 8-bit, 38.4 Kbaud |

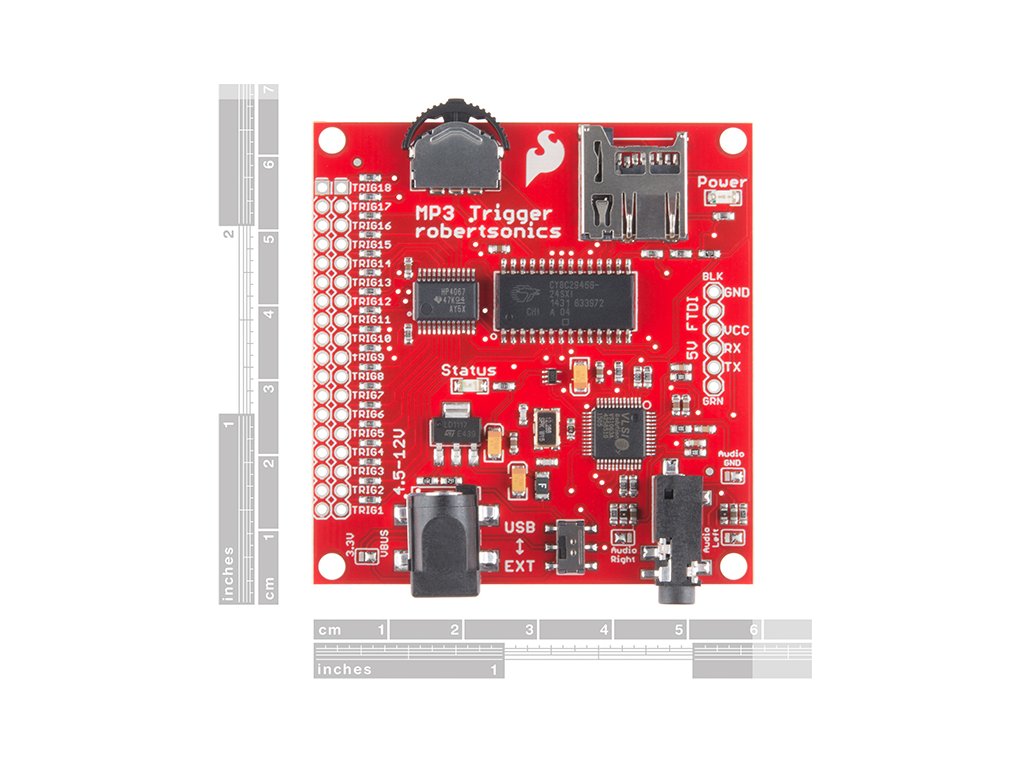

| Rozměry PCB | 62,5 x 59 mm |
