Popis
orientační smysl pro vaše Arduino!

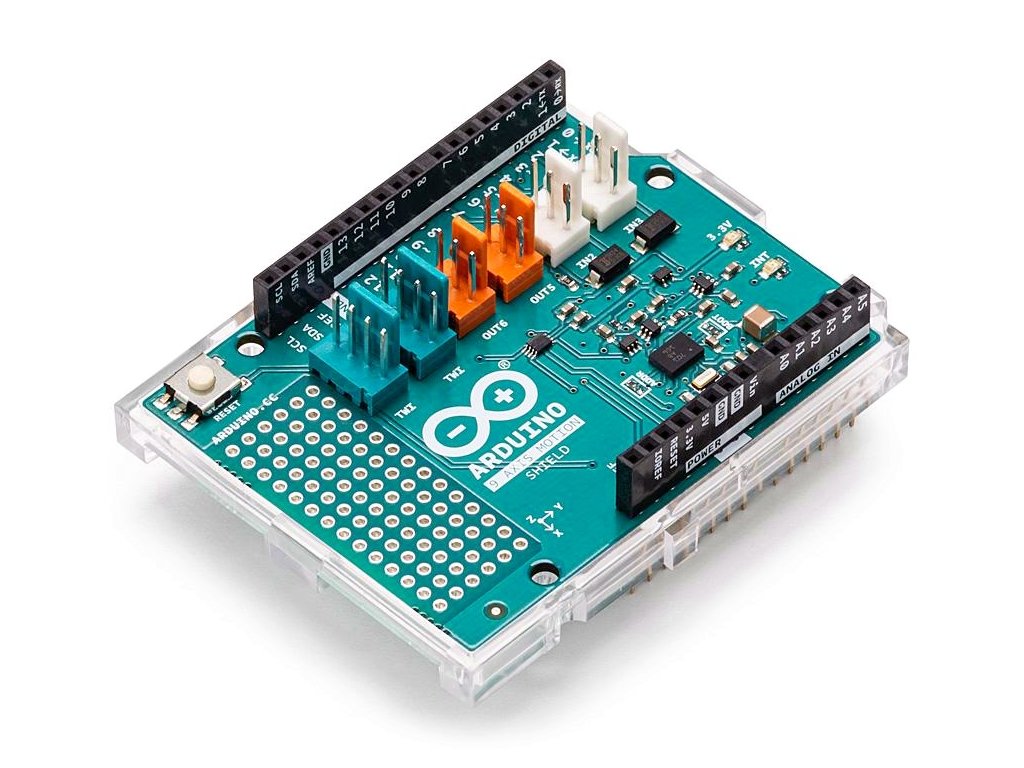

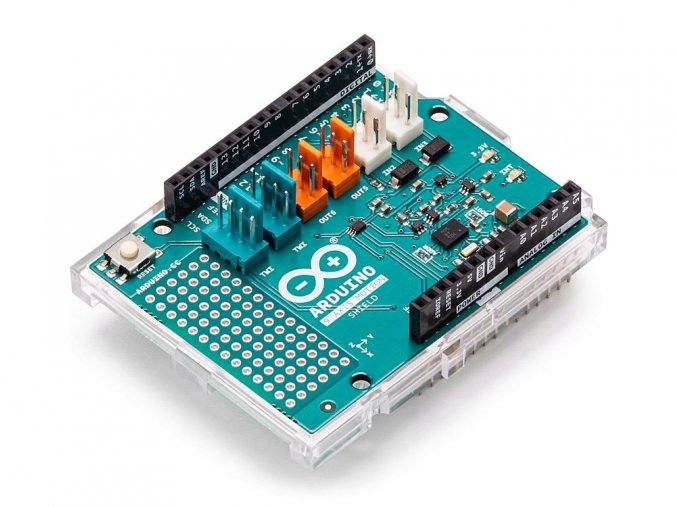

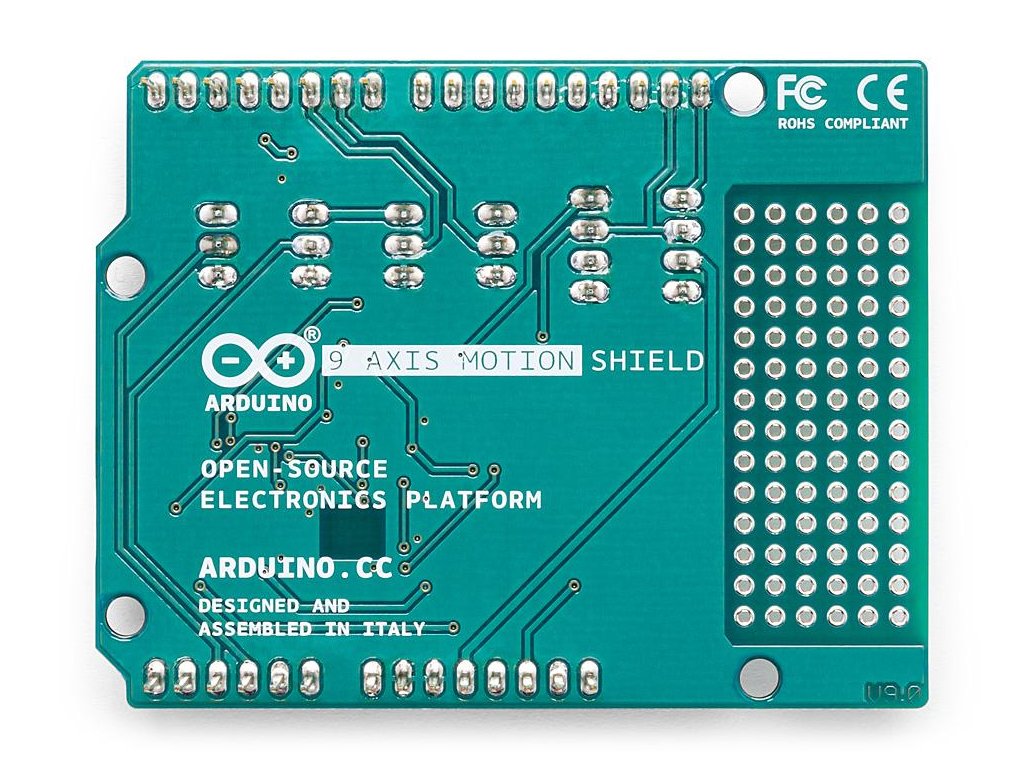

S tímto Arduino Shieldem se vaše Arduino jen tak nezamotá! Arduino pohybový Shield je postaven na snímači BNO055 od firmy Bosch Sensortec GmbH. Tento integrovaný obvod představuje speciální 9osý senzor absolutní orientace.
Obvod BNO055 se vyrábí v malém pouzdře SiP a rovnou zapomeňte na to, že byste tohle pájeli ručně. Naštěstí vše je připraveno na tomto Arduino Shieldu. Integrovaný obvod obsahuje 3osý 14bitový akcelerometr, 3osý 16bitový gyroskop s rozsahem ±2000 º/s, 3osý senzor magnetického pole a 32bitový mikrokontrolér na kterém běží software BSX3.0 FusionLib.
Senzor poskytuje údaje o zrychlení, úhlové rychlosti a intenzitě magnetického pole a to ve třech osách.
Kromě toho poskytuje tyto údaje:
- Kvaternion
- Eulerovy úhly
- Vektor rotace
- Lineární zrychlení
- Gravitační vektor
Navíc obsahuje také inteligentní jednotku přerušení, kde je možné nastavit přerušení v závislosti na:
- rozpoznání malého nebo žádného pohybu
- rozpoznání jakéhokoliv pohybu (například náklon)
- detekování většího tíhového zrychlení
Arduino pohybový Shield je kompatibilní s moduly TinkerKit. To znamená, že můžete také jednoduše připojit TinkerKit moduly.
Arduino 9osý Shield je kompatibilní s Arduino deskami UNO, YÚN, Leonardo, Ethernet, MEGA, DUE, M0 a M0 Pro. Pro připojení ke konkrétní Arduino desce je potřeba správně nastavit můstek pro signál přerušení a reset.
|
Deska |
INTERRUPT PIN |
RESET PIN |
Slave I2C adresa |
|
Arduino Uno |
D2 |
D4 |
0x28 (default) |
|
Arduino Leonardo |
D7 |
D4 |
0x28 (default) |
|
Arduino Yun |
D7 |
D4 |
0x28 (default) |
|
Arduino Ethernet |
D2 |
D4 |
0x28 (default) |
|
Arduino Due |
D2 |
D4 |
0x28 (default) |
|
Arduino Mega |
D2 |
D4 |
0x28 (default) |
|
Arduino M0 |
D7 |
D4 |
0x28 (default) |
|
Arduino M0 Pro |
D7 |
D4 |
0x29 (default) |

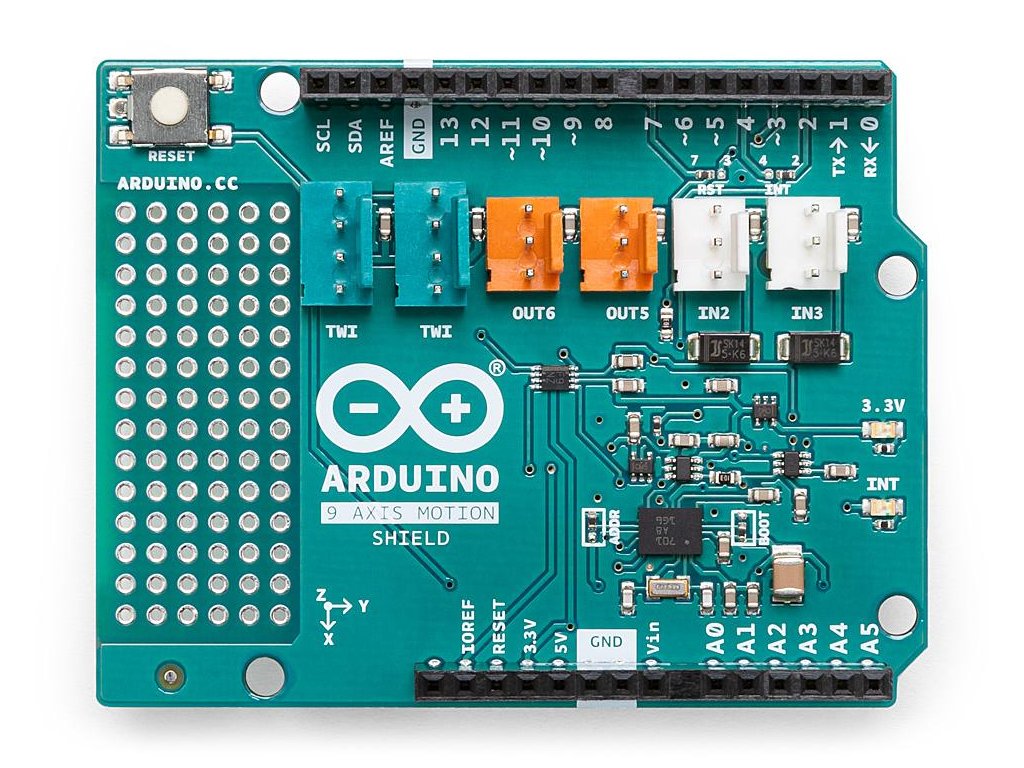

Na následujícím obrázku je propojení pro Arduino UNO.
Arduino pohybový Shield - odkazy
Související produkty
-
Kód: AD53
-
Kód: AD58
-
Kód: AD839
-
Kód: AD843
-
Kód: AD844
-
Kód: AD828
-
Kód: AD100
-
Kód: AD838
-
Kód: AD59
Podobné produkty
-
Kód: MAK111
-
Kód: SP851
-
Kód: CN001
-
Kód: HW390
-
Kód: HW410
-
Kód: HW389
| Hmotnost | 0.017 kg |
| Založeno na čipu | BOSCH Sensortech BNO055 |
| rozhraní pro TinkerKit | 2 x I2C, 2 x OUT, 2 x IN |
| Rozhraní pro připojení Arduino desky | I2C |
| Snímače pohybu | 3osý akcelerometr, 3osý gyroskop, 3osý magnetometr |
| Všeobecné | nadpis |
| Pracovní napětí | 5 / 3,3 V DC |
| Proudový odběr | 10 mA |
| Rozměry | 53 x 68,5 mm (PCB) |
