Popis
Rozhýbejte vaše LEGO® kostky s Wukongem!
Wukong je bájná postava Opičího krále z čínské románové tvorby. Opičák vynikal různými schopnostmi a ovládal také různé proměny a kouzla. Ne náhodou je jméno Wukong použito i jako název pro tento všestranný microbit modul určený pro LEGO®.

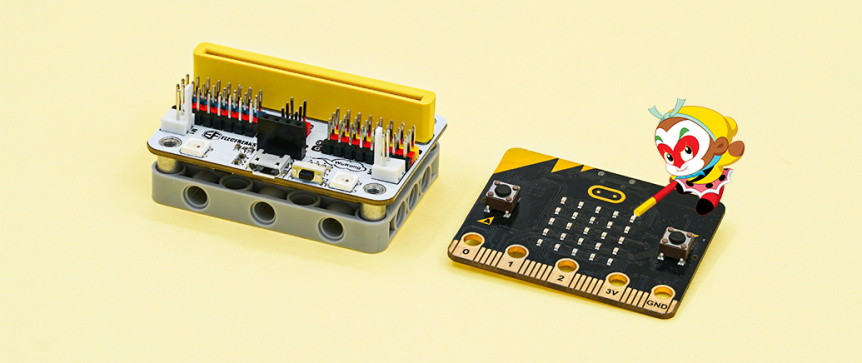

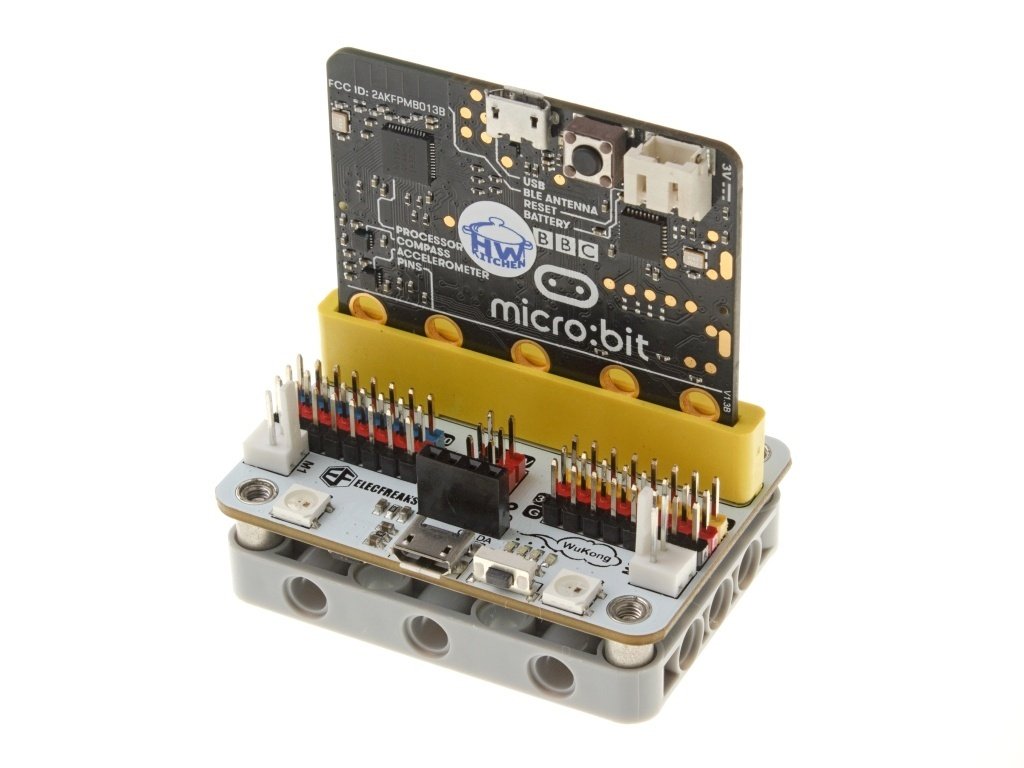

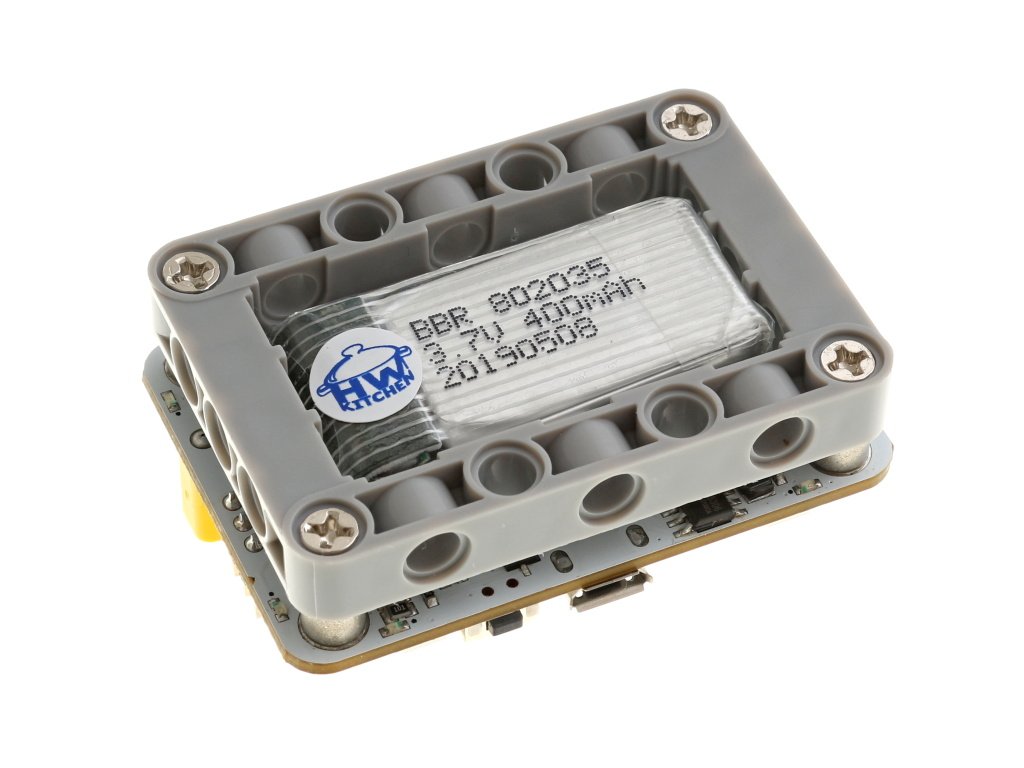

Rozšiřující modul Wukong není o mnoho větší než samotný micro:bit, ale dokáže z mikrobití platformy vyždímat maximum možností a elegantně nabídnout svůj potenciál k využití v populárním světě kostek LEGO®. Modul Wukong je pro snadné zabudování do platformy LEGO® vybaven standardním rámečkem 7 x 5, který ukrývá i akumulátor 400 mAh, a tak je jeho zabudování do nějakého LEGO® modelu jednoduché. Deska mikrobit se do Wukongu zasune zvrchu a pak může kromě řízení celého projektu zobrazovat například stav robota. Na obrázku je vidět příklad jednoho takového zabudování do konkrétního LEGO® projektu. Další obrázky z přestavby najdete na konci popisu. Wukong samozřejmě můžete použít i v LEGO® projektu úplně podle vlastních představ!
Co microbit Wukong umí?

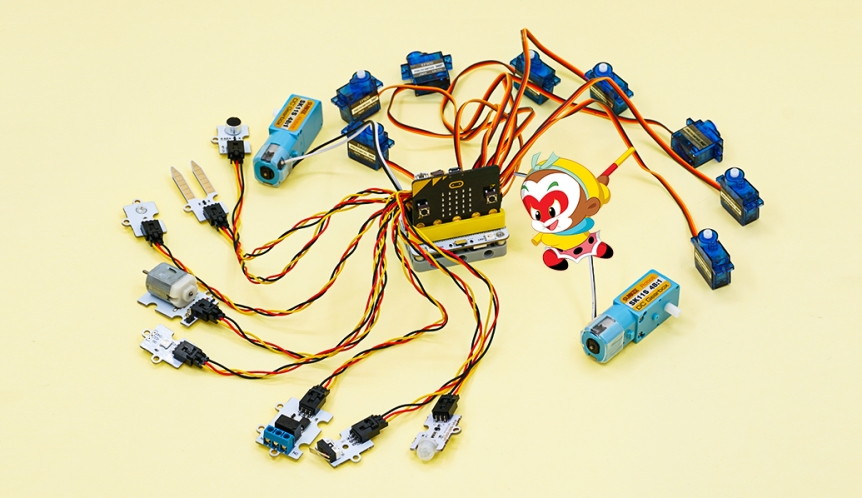

Hlavní předností modulu je snadná použitelnost se stavebnicí LEGO®. Wukong umí řídit dva stejnosměrné motory, ovládat osm serv nebo pracovat s různými snímači nebo moduly (například OELD display nebo snímač BME280). Přímo na desce Wukong najdeme hned 4 RGB LED pro vytváření barevných efektů, 8 modrých LED pro vytvoření efektního podsvětlení nebo buzzer například pro funkci troubení. Nechybí ani USB micro konektor pro nabíjení akumulátoru nebo tlačítko pro snadné zapnutí a vypnutí modulu. Všechny uvedené funkce můžete využít pro rozpohybování vašeho LEGO® auta, robota nebo celého LEGO® projektu. K modulu Wukong jsou k dispozici LEGO® kompatibilní aktuátory a snímače, jako DC motory, serva a různé snímače, které můžete ve vašem projektu použít. Pak už záleží jen na vaší fantazii!

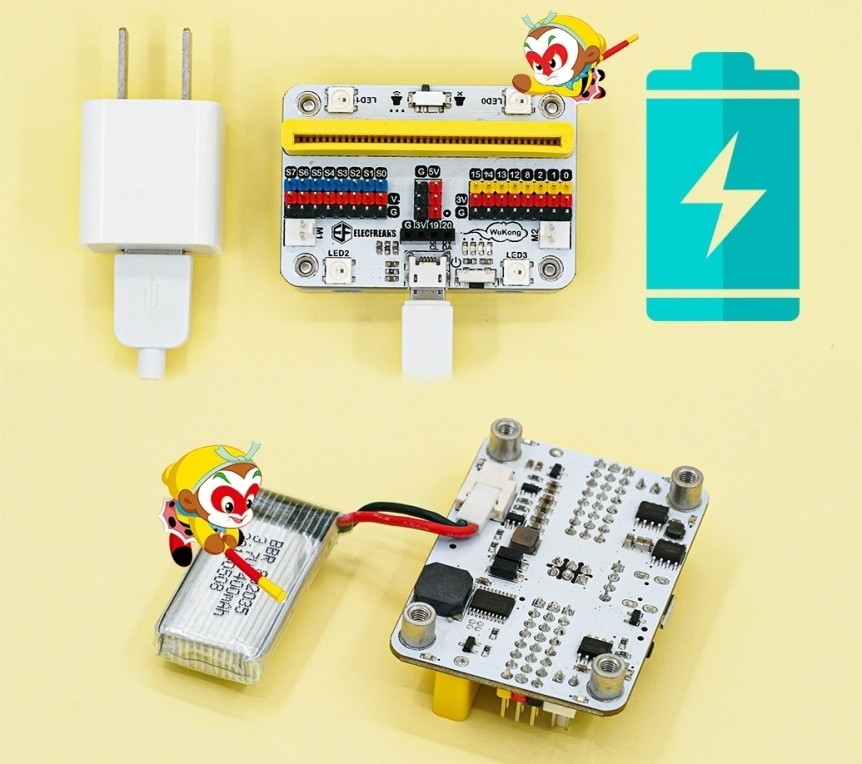

Wukong se nabije za 20 minut
Modul Wukong má zabudovaný bezpečný LiPol akumulátor a podporuje rychlé nabíjení. Stačí připojit běžnou nabíječku s Micro USB konektorem a můžete nabíjet. Na jedno nabití je schopen Wukong pracovat více než 40 minut. Pokud potřebujete prodloužit dobu fungování vašeho LEGO® modelu, pak můžete připojit powerbanku, například tu co používáte s vašim mobilem.

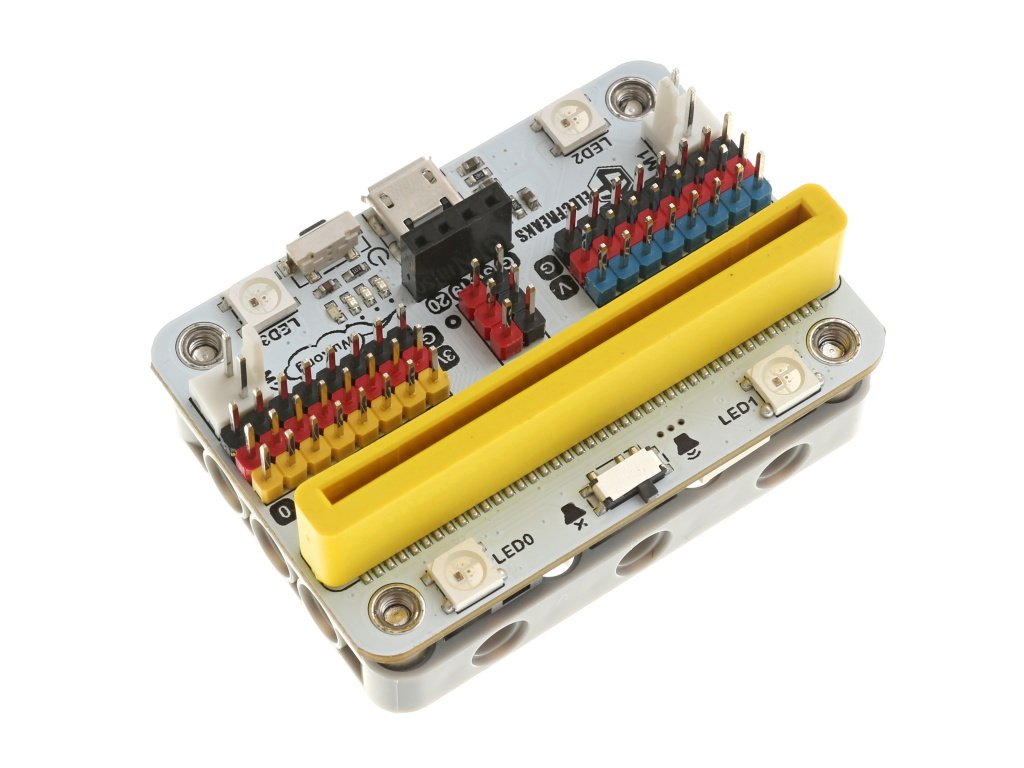

Uživatelské rozhraní Wukong
- Hlavní vypínač (jedno zmáčknutí - ON, dvě zmáčknutí - OFF)
- Indikátor stavu napětí desky Wukong
- Micro USB konektor pro nabíjení akumulátoru
- Dva konektory pro DC motory
- Osm konektorů pro serva
- Napájecí napětí 5 V pro další moduly
- Osm IO portů GVS
- Konektor pro BBC micro:bit
- Čtyři RGB LED
- Vypínač pro buzzer
- Pasivní buzzer
- Konektor pro připojení akumulátoru LiPol
- Osm modrých LED pro podsvětlení
- Montážní otvory pro rámeček LEGO®

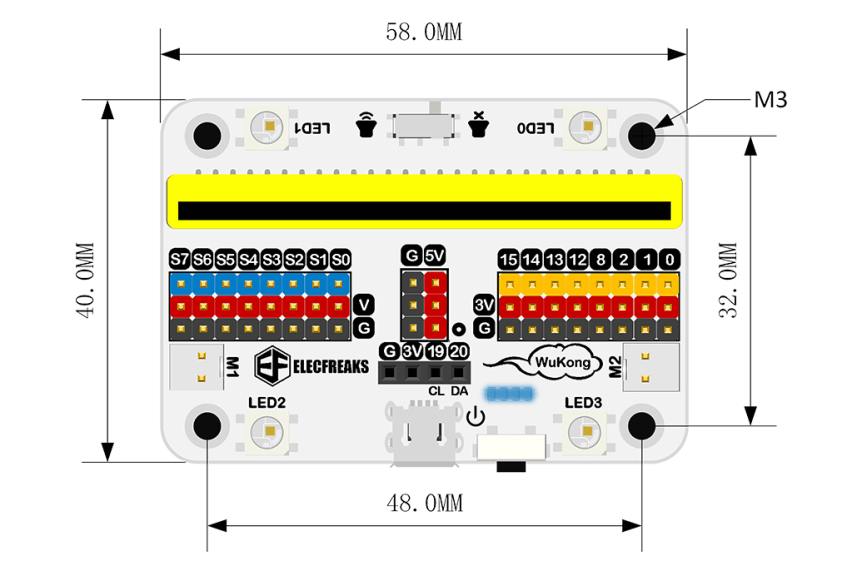

Rozměry modulu Wukong

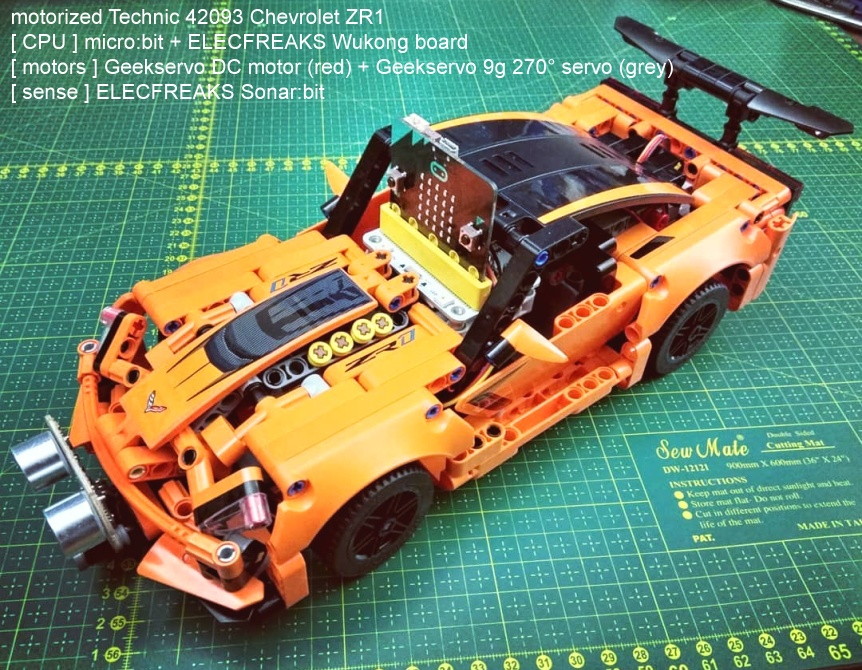

Ukázka přestavby stavebnice LEGO® pro Microbit
- Pro přestavbu bylo použito LEGO® Technic 42093 model Chevrolet ZR1
- Řídící modul: micro:bit
- Rozšiřující modul pro LEGO®: Wukong
- Pohon auta: Geekservo DC motor
- Natáčení kol: Geekservo 9g 270°

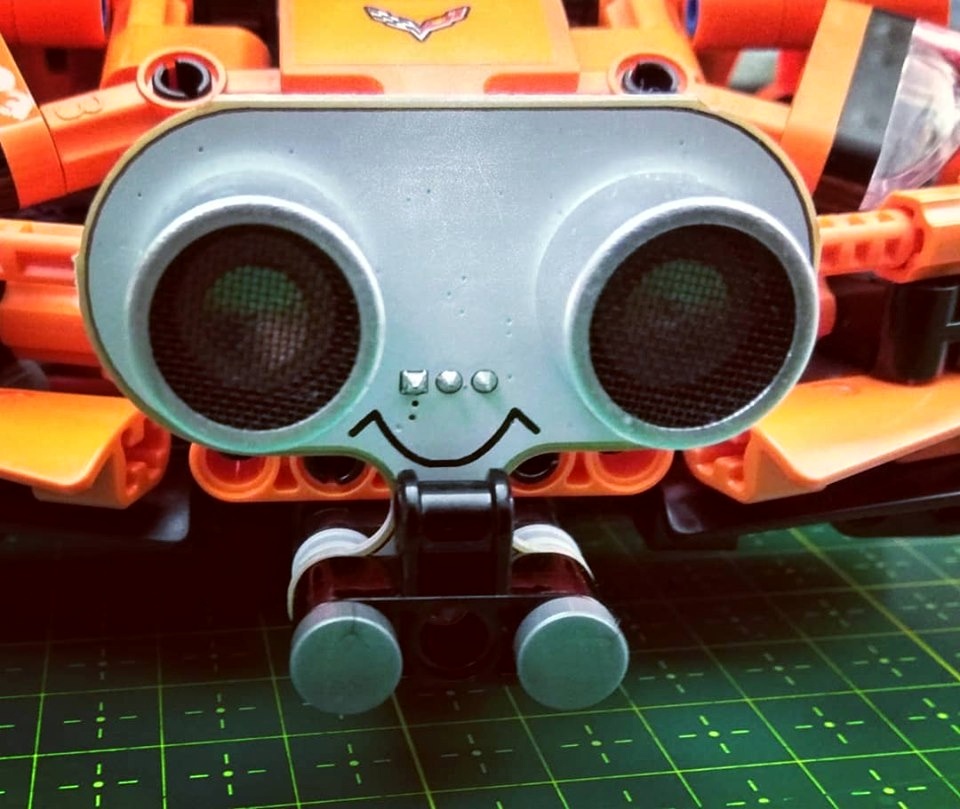

- Detekce překážek: Sonar:bit
Poznámka: Deska micro:bit není součástí balení. LEGO® je obchodní značka skupiny společností LEGO Group, která nesponzoruje, neautorizuje ani nepodporuje tento web.
ODKAZY pro desku Wukong
Související produkty
-
Kód: EF84
-
Kód: EF82
-
Kód: EF509
-
Kód: EF439
-
Kód: EF489
Podobné produkty
| Hmotnost | 0.055 kg |
| Pracovní napětí | 3,7 ÷ 5 V |
| Zabudovaný akumulátor | 400 mAh LiPol |
| Doba nabíjení | 20 min |
| Hlavní vypínač | jedno zmáčknutí - ON, dvě zmáčknutí - OFF |
| DC motor driver | 2 (M1, M2) |
| Servo driver | 8 (S0 ÷ S7) |
| Digitální vstupy / výstupy | P0, P1, P2,P8, P12, P13, P14, P15, I2C |
| RGB LED | 4 (LED0, LED1, LED2, LED3) |
| Modré LED | 8 programovatelných LED |
| Buzzer | pasivní buzzer s vypínačem na desce |
| LEGO základna | standardní LEG základna 7 x 5 |
| Pracovní teplota | -20 ÷ 60 °C |
| Rozměry (?) | 58 x 40 x 25 mm |
