Popis
změřte si tep srdce rychle a přesně

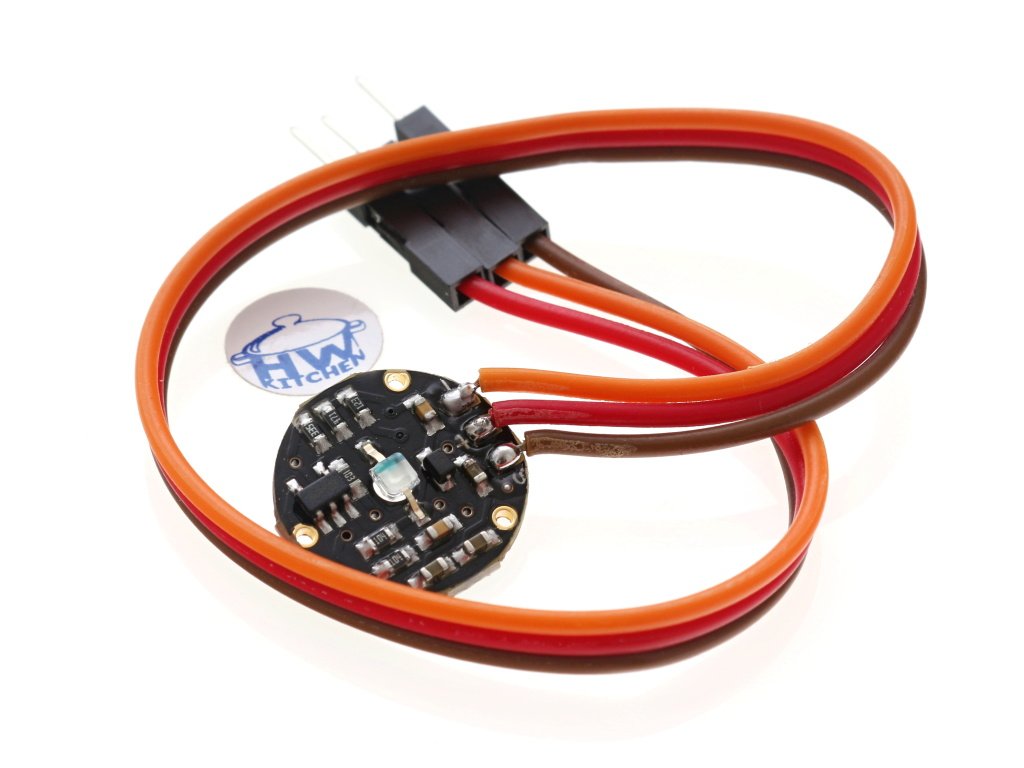

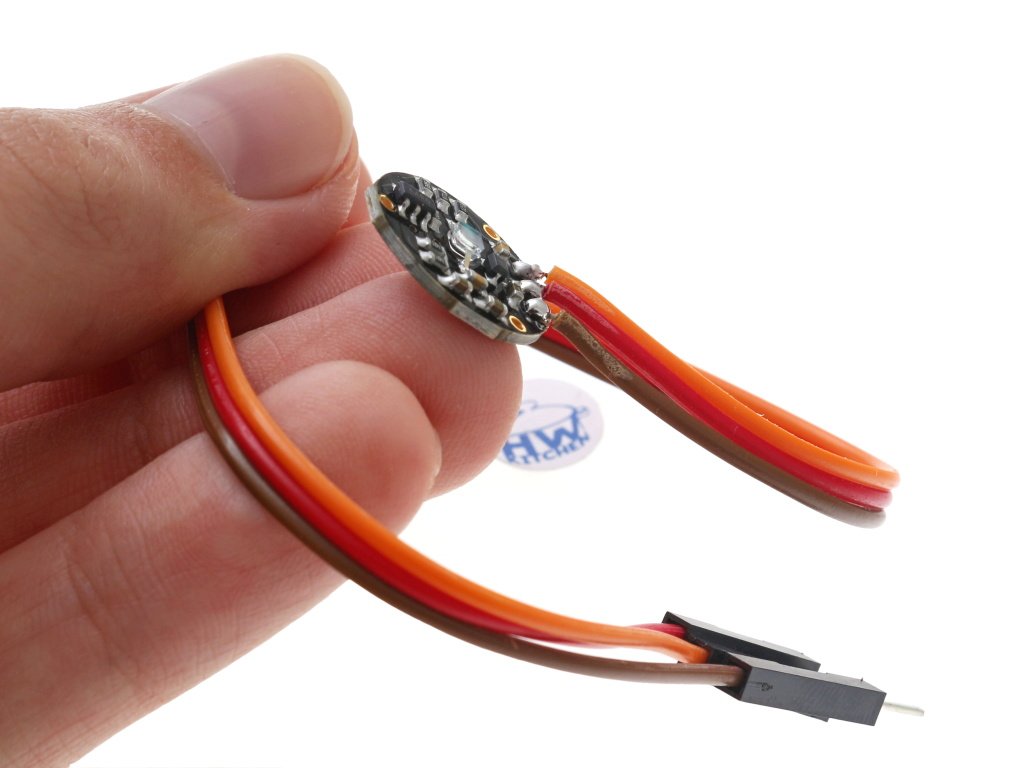

Snímač pro tep srdce umožňuje pohodlně a rychle změřit váš srdeční tep. Funguje tak, že zelená LED prosvítí lidskou tkáň a citlivý snímač zaznamená změnu intenzity odraženého světla. Nejlépe snímač pro tep srdce pracuje s prstem nebo ušním lalůčkem. Při každém úderu srdce se změní průtok krve a tím i podmínky pro průchod světla.
Výstupní analogový signál, který odpovídá křivce tepu srdce, může být pak posílán do Arduino nebo microbit desky k vyhodnocení. Výhodou oproti normálnímu "nahmatání" si tepu je, že můžete mít ihned k dispozici přepočtenou hodnotu na údery za minutu. Tu pak můžete zobrazit na počítači, nebo na připojeném displeji.
Zapojení snímače srdečního pulsu
- (+) Zde připojte napájecí napětí 3,3 V nebo 5 V
- (-) Tato svorka je zem (0 V) napájecího napětí
- (S) Výstupní signál s tepem srdce připojte k analogovému vstupu na vaší Arduino desce (např. A0)

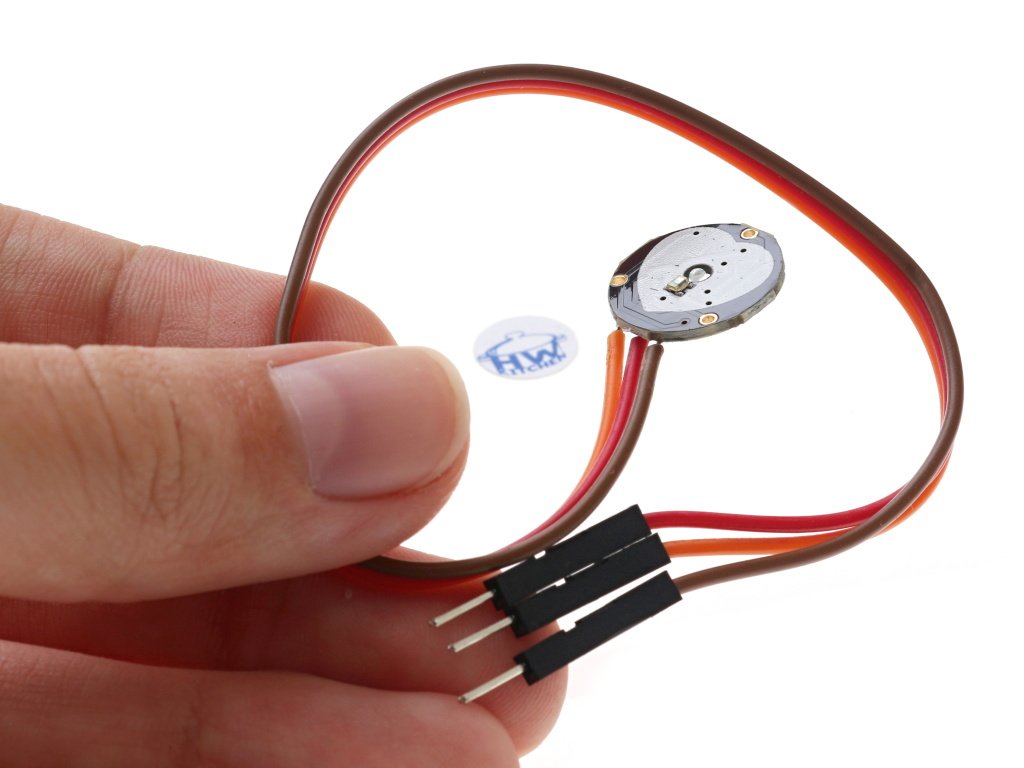

Snímač pro tep srdce je vybaven kablíkem délky 20 cm.
Snímač pro tep srdce - odkazy
Související produkty
-
Kód: AD246
-
Kód: AD53
-
Kód: AD145
-
Kód: HW240
-
Kód: HW372
Podobné produkty
-
Kód: HW378
| Hmotnost | 0.005 kg |
| Vstupní napětí | 3,3–5 V |
| Proudový odběr | 4 mA (5 V) |
| Typ výstupního signálu | analogový |
| Barva LED | zelená (515 nm) |
| Průměr | 16 mm |
| Tloušťka | 1,6 mm |
