Rezistor 220Ω 0,5W
  • 1 z 2

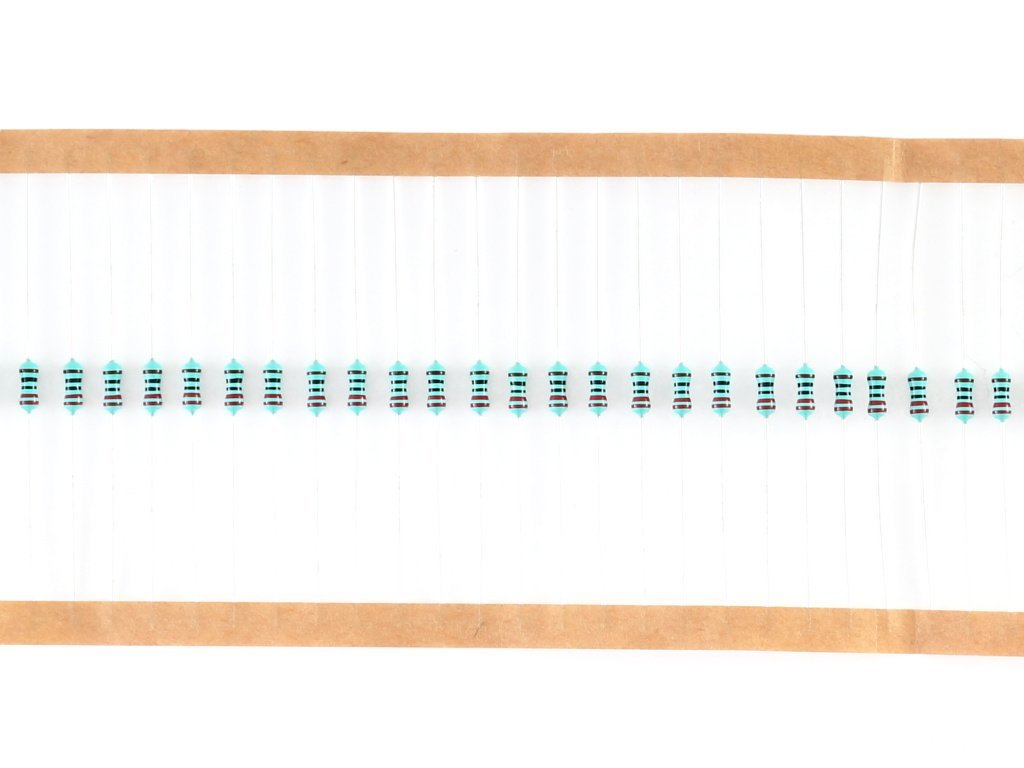

Rezistor 220Ω 0,5W pás

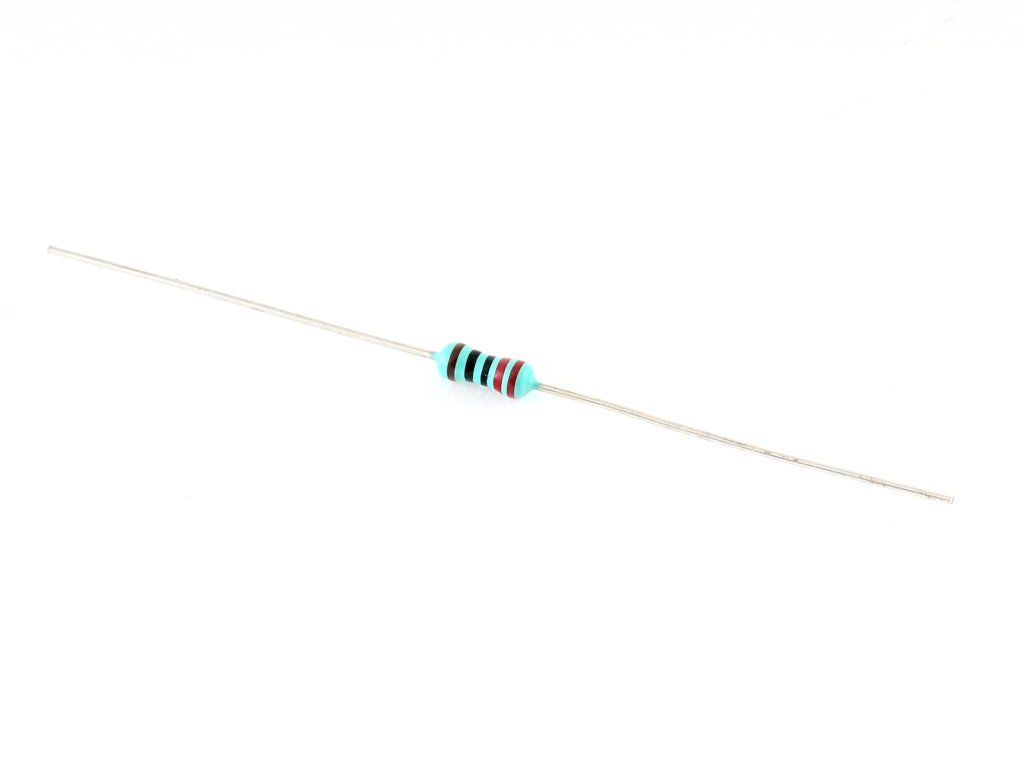

Rezistor 220Ω 0,5W

Neohodnoceno


Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 220 Ω se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
22.4.2025
1 Kč
1 Kč bez DPH


Parametry

Kód produktu HW238
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Rezistory
Záruka 2 roky


Popis

Předřadný rezistor je základ

Rezistor 220 Ω poslouží dobře jako předřadný rezistor pro připojení zátěže k Arduinu nebo napájecímu napětí.

Pro výpočet potřebné hodnoty rezistoru si nejprve musíme zjistit napětí a proud, které mají být na zátěži v aktivním stavu. Zátěž může být například LED, relé, DC motor nebo solenoid. Napětí na LED je dané její barvou. Pokud připojujete relé nebo jinou indukční zátěž, nezapomeňte zapojit ochrannou diodu.

U ... výchozí napětí, které je k dispozici pro napájení zátěže

UZ ... Napětí na zátěži (zjistíme z datasheetu součástky)

IZ ... Proud zátěží (zjistíme z datasheetu součástky)

Dále postupujeme podle známého Ohmova zákona a hodnotu rezistoru vypočítáme podle následujícího vztahu:

R = (U - UZ)/IZ

Ještě zbývá ověřit, jestli není překročen dovolený ztrátový výkon zvoleného rezistoru.

PR = R x IZ2

Ztrátový výkon musí být pro tento rezistor menší než 0,5 W. V praxi se snažíme mít ztrátový výkon cca poloviční a nižší, aby rezistor zbytečně nehřál. Pokud vychází větší ztrátový výkon, pak raději vybereme "větší" rezistor, který snese větší ztrátový výkon nebo snížíme výchozí napětí...

Pokud připojujeme zátěž přímo k pinům Arduino desky, pak máme k dispozici proud maximálně cca 40 mA. Pokud potřebujeme vyšší proud, tak využijeme pro spínání vhodný tranzistor.

O tom, proč jsou předřadné odpory důležité si můžete přečíst také v článku "Proč musím u LED použít rezistor".

Rezistor je vhodný pro montáž THT.

Podobné produkty


  • Potenciometr 10kΩ 0,5W lineární Kód: HW240
    Potenciometr 10kΩ 0,5W lineární
    Skladem (>10 ks)

    Potenciometr je proměnlivý rezistor, který využijete pro různá nastavování v Arduino nebo microbit projektu. Úhel otáčení se převede na odpor, jehož změna způsobí změnu napětí, kterou vyhodnotíme v řídící desce.


    8 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Rezistor 100Ω 0,5W Kód: HW234
    Rezistor 100Ω 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 100 Ω se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Trimr 10kΩ 0,15W Kód: HW231
    Trimr 10kΩ 0,15W
    Skladem (>10 ks)

    Trimr je proměnlivý rezistor. Využijete ho hlavně při nastavování různých napětí například pro nastavení kontrastu LCD displeje.

    9 Kč (–22 %)
    7 Kč

    Značka: HWKITCHEN Záruka: 2 roky
    •
  • Rezistor 1kΩ 0,5W Kód: HW242
    Rezistor 1kΩ 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 1 kΩ se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž s nízkou spotřebou.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Rezistor 330Ω 0,5W Kód: HW235
    Rezistor 330Ω 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 330 Ω se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Rezistor 10kΩ 0,5W Kód: HW236
    Rezistor 10kΩ 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 10 kΩ se hodí hlavně jako tak zvaný Pull-Up rezistor.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
    •
  • Rezistor 100kΩ 0,5W Kód: HW241
    Rezistor 100kΩ 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 100 kΩ se hodí hlavně jako tak zvaný Pull-Up rezistor, hlavně pokud chcete zachovat nízkou spotřebu elektronického obvodu.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
Hmotnost 0.001 kg
Typ rezistoru uhlíkový
Výkon 500 mW
Vývody axiální
Montáž THT
Tolerance ±5 %
Max. pracovní napětí 350 V
Max. impulsní napětí 700 V
Rozměry tělesa Ø2,3 x 6 mm
Rozměry vývodů Ø0,5 x 28 mm
