Rezistor 100Ω 0,5W
  • 1 z 2

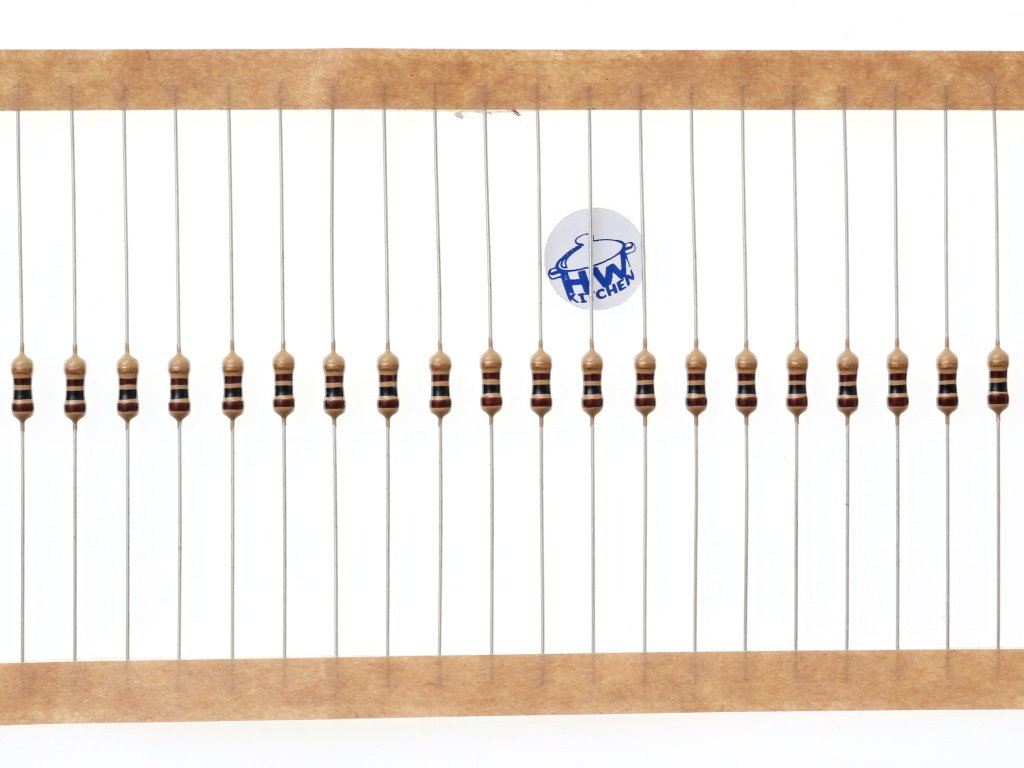

Rezistor 100Ω 0,5W pásek

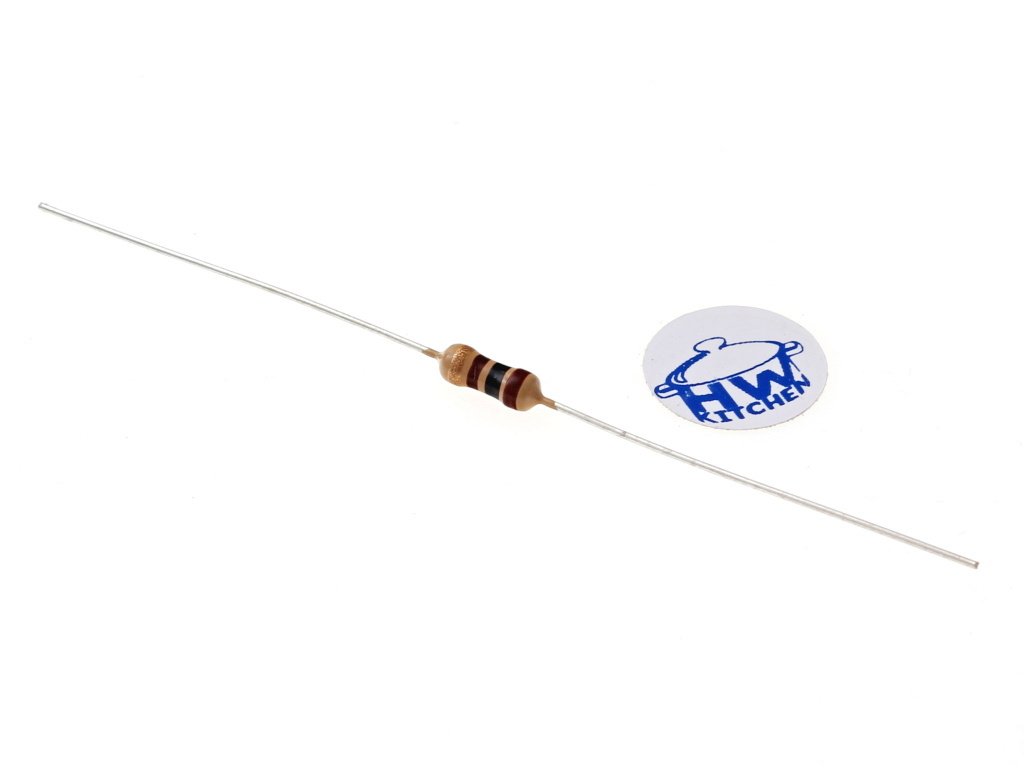

Rezistor 100Ω 0,5W

Neohodnoceno


Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 100 Ω se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
22.4.2025
1 Kč
1 Kč bez DPH


Parametry

Kód produktu HW234
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Rezistory
Záruka 2 roky


Popis

Předřadný rezistor je základ

Rezistor 100 Ω poslouží dobře jako předřadný rezistor pro připojení zátěže k Arduinu nebo napájecímu napětí.

Pro výpočet potřebné hodnoty rezistoru si nejprve musíme zjistit napětí a proud, které mají být na zátěži v aktivním stavu. Zátěž může být například LED, relé, DC motor nebo solenoid. Napětí na LED je dané její barvou. Pokud připojujete relé nebo jinou indukční zátěž, nezapomeňte zapojit ochrannou diodu.

U ... výchozí napětí, které je k dispozici pro napájení zátěže

UZ ... Napětí na zátěži (zjistíme z datasheetu součástky)

IZ ... Proud zátěží (zjistíme z datasheetu součástky)

Dále postupujeme podle známého Ohmova zákona a hodnotu rezistoru vypočítáme podle následujícího vztahu:

R = (U - UZ)/IZ

Ještě zbývá ověřit, jestli není překročen dovolený ztrátový výkon zvoleného rezistoru.

PR = R x IZ2

Ztrátový výkon musí být pro tento rezistor menší než 0,5 W. V praxi se snažíme mít ztrátový výkon cca poloviční, aby rezistor zbytečně nehřál. Pokud vychází větší ztrátový výkon, pak raději vybereme "větší" rezistor, který snese větší ztrátový výkon nebo snížíme výchozí napětí...

Pokud připojujeme zátěž přímo k pinům Arduino desky, pak máme k dispozici proud maximálně cca 40 mA. Pokud potřebujeme vyšší proud, tak využijeme pro spínání vhodný tranzistor.

O tom, proč jsou předřadné odpory důležité si můžete přečíst také v článku "Proč musím u LED použít rezistor".

Rezistor je vhodný pro montáž THT.

Podobné produkty


  • Rezistor 330Ω 0,5W Kód: HW235
    Rezistor 330Ω 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 330 Ω se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Rezistor 220Ω 0,5W Kód: HW238
    Rezistor 220Ω 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 220 Ω se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Rezistor 100kΩ 0,5W Kód: HW241
    Rezistor 100kΩ 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 100 kΩ se hodí hlavně jako tak zvaný Pull-Up rezistor, hlavně pokud chcete zachovat nízkou spotřebu elektronického obvodu.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
    •
  • Rezistor 10kΩ 0,5W Kód: HW236
    Rezistor 10kΩ 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 10 kΩ se hodí hlavně jako tak zvaný Pull-Up rezistor.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Potenciometr 10kΩ 0,5W lineární Kód: HW240
    Potenciometr 10kΩ 0,5W lineární
    Skladem (>10 ks)

    Potenciometr je proměnlivý rezistor, který využijete pro různá nastavování v Arduino nebo microbit projektu. Úhel otáčení se převede na odpor, jehož změna způsobí změnu napětí, kterou vyhodnotíme v řídící desce.


    8 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Rezistor 1kΩ 0,5W Kód: HW242
    Rezistor 1kΩ 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 1 kΩ se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž s nízkou spotřebou.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
    •
  • Trimr 10kΩ 0,15W Kód: HW231
    Trimr 10kΩ 0,15W
    Skladem (>10 ks)

    Trimr je proměnlivý rezistor. Využijete ho hlavně při nastavování různých napětí například pro nastavení kontrastu LCD displeje.

    9 Kč (–22 %)
    7 Kč

    Značka: HWKITCHEN Záruka: 2 roky
Hmotnost 0.001 kg
Typ rezistoru uhlíkový
Výkon 500 mW
Vývody axiální
Montáž THT
Tolerance ±5 %
Max. pracovní napětí 350 V
Max. impulsní napětí 700 V
Rozměry tělesa Ø2,3 x 6 mm
Rozměry vývodů Ø0,5 x 28 mm
