Popis
Pull-up rezistor na každý signál

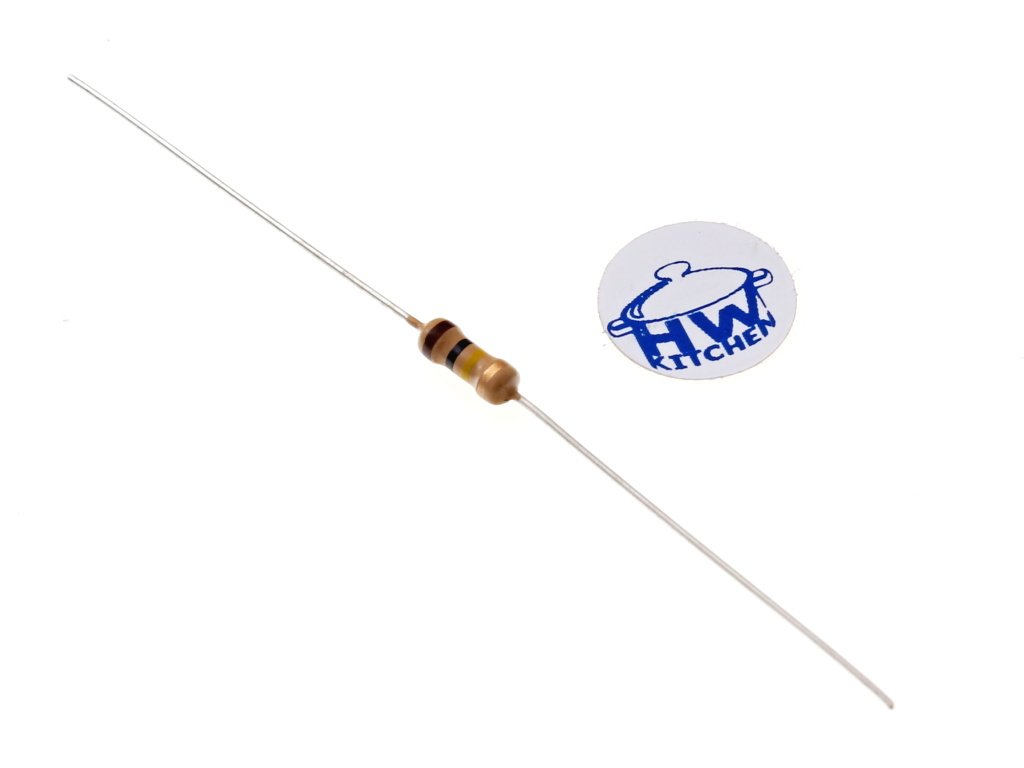

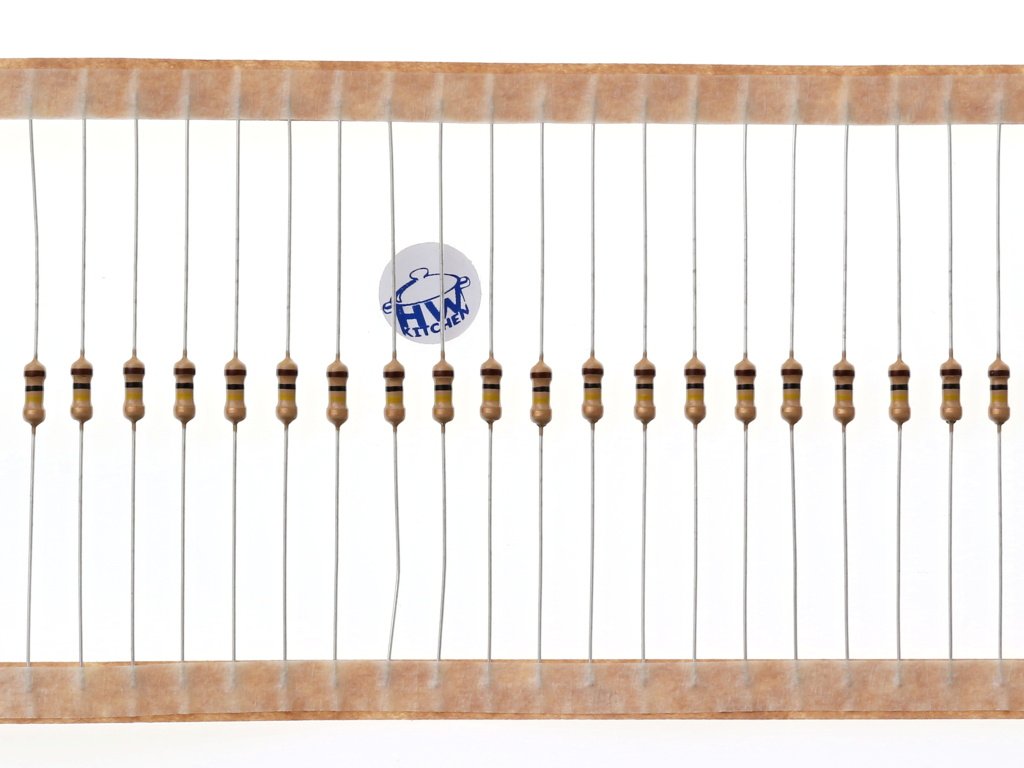

Rezistor 100 kΩ patří asi mezi nejčastěji používanou elektro součástku. Hodnota 100 kΩ se hodí v případech, kdy potřebujeme zajistit klidovou úroveň napětí na určitém signálu. Pokud je signál připojen přes rezistor k napájecímu napětí, pak se jedná o takzvaný Pull-Up rezistor. Klidová úroveň v logické jedničce patří u procesorové techniky k nejběžnějším.
Hodnotu 100 kΩ volíme hlavně v případech, kdy chceme zachovat nízkou spotřebu celého elektronického obvodu. Použité součástky součástky nebo integrované obvody ale musí mít velký vstupní odpor, aby to spolehlivě fungovalo i s hodnotou 100 kΩ.
Pull-Up rezistory mají své místo při zapojení tlačítka, sběrnic I2C nebo SPI, UART komunikačních signálů a podobně. Pokud se rezistory opomenou, pak zapojení může vykazovat chyby, nebo je méně odolné proti rušení. Více informací najdete v článku "Proč je u tlačítka rezistor?".
Rezistor je vhodný pro montáž THT.
Související produkty
-
Kód: HW231
-
Kód: AD246
-
Kód: SE25
-
Kód: HW380
-
Kód: AD53
-
Kód: AD54
-
Kód: AD309
Podobné produkty
-
Kód: HW236
-
Kód: HW231
-
Kód: HW240
-
Kód: HW234
-
Kód: HW235
-
Kód: HW242
-
Kód: HW238
| Hmotnost | 0.001 kg |
| Typ rezistoru | uhlíkový |
| Výkon | 500 mW |
| Vývody | axiální |
| Montáž | THT |
| Tolerance | ±5 % |
| Max. pracovní napětí | 350 V |
| Max. impulsní napětí | 700 V |
| Rozměry tělesa | Ø2,3 x 6 mm |
| Rozměry vývodů | Ø0,5 x 28 mm |
