Popis
Jednoduchý snímač vodní hladiny PlanetX

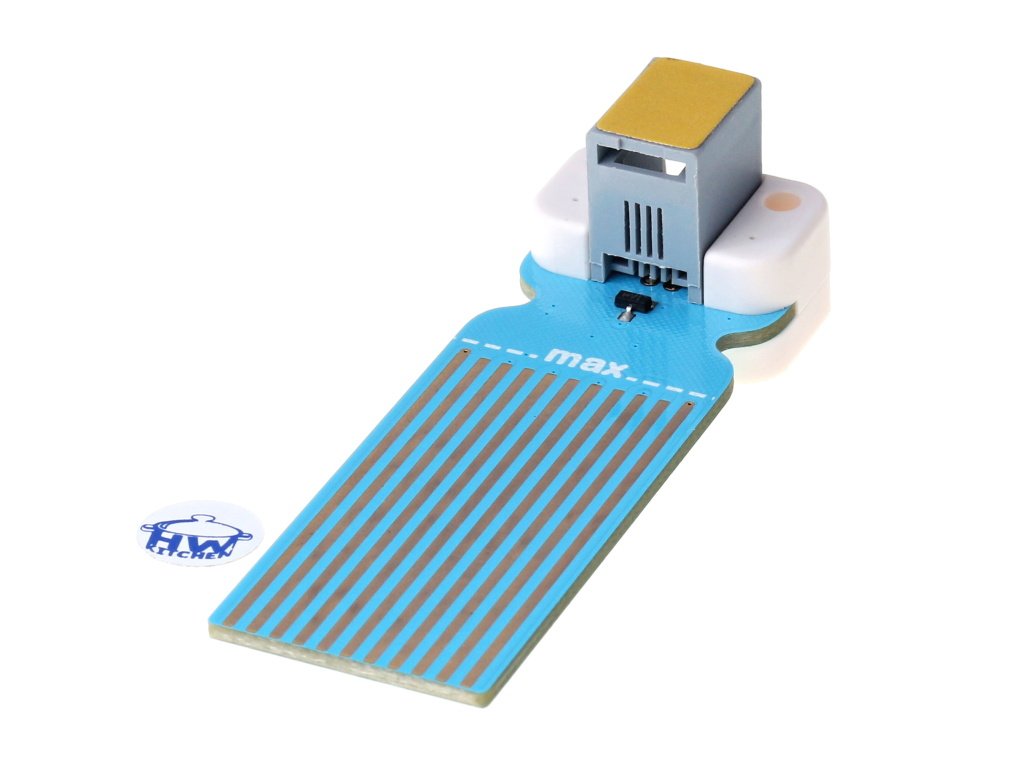

PlanetX snímač vodní hladiny měří hladinu vody prostřednictvím řady paralelních vodičů na plošném spoji. Hladina vody ovlivňuje impedanci mezi vodiči a ta se pak převádí na hodnotu napětí, které vyhodnotíme microbitem. Snímač hladiny je velmi citlivý a reakce na sebemenší přítomnost vody je skoková, pak se výstupní napětí mění pomaleji. Snímač můžete použít na automatické dopouštění vody do nádrže při zalévání a podobně.
Snímač vodní hladiny PlanetX je ideálním senzorem pro začínající kutily v oblasti měření. Jeho výhodou je především jednoduchost zapojení, kompaktní velikost a snadné měření. Snímač navíc podporuje 3V výstup pro micro:bit. Snímač hladiny lze použít i jako dešťové čidlo, musíte ale zajistit (zábranou, izolací), aby déšť dopadal jen na část snímače s paralelními vodiči.

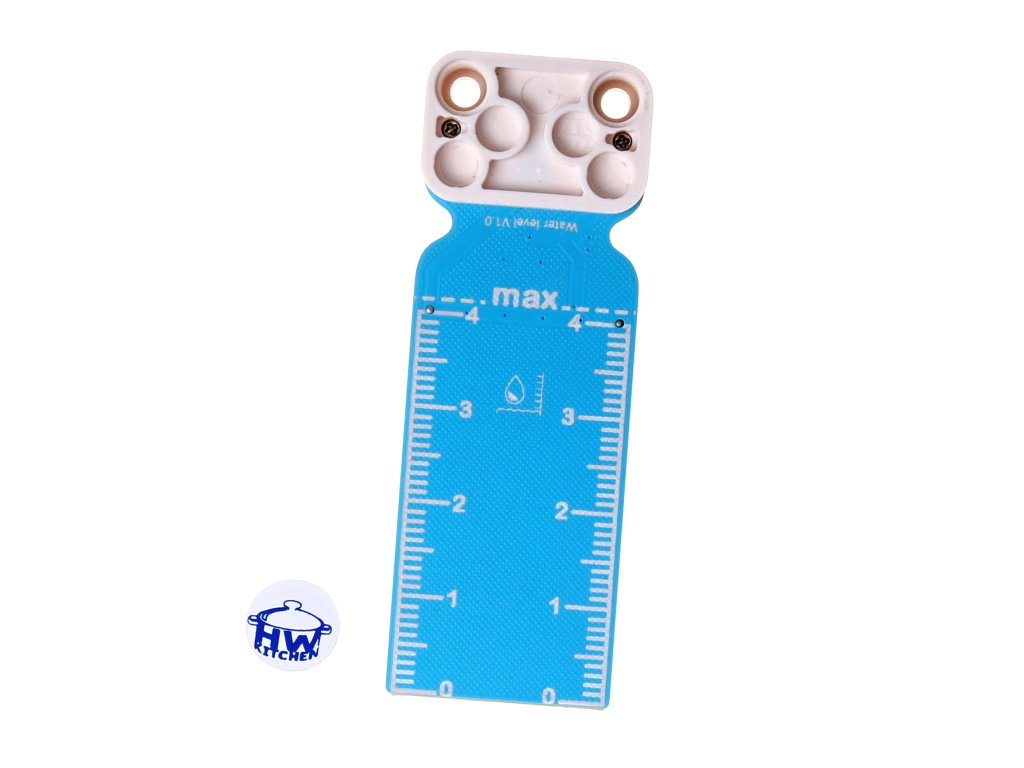

POZOR! Je třeba předpokládat maximální výšku hladiny vody - komponenty nad stupnicí hladiny vody nejsou vodě odolné, a tak by při jejich ponoření mohlo dojít k poškození modulu.
VLASTNOSTI snímače hladiny PLANETX
- Jednoduché měření hladiny vody
- PlanetX modul kompatibilní s LEGO®
- Snadná instalace - barevné označení konektoru

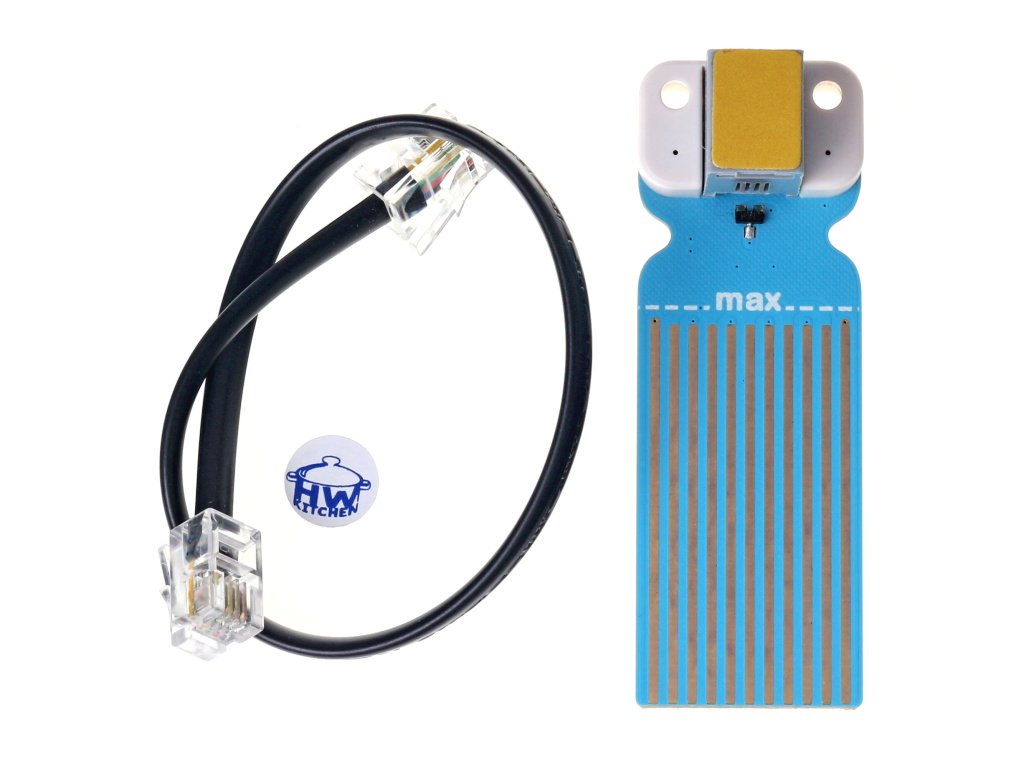

- Kablík 20 cm s konektory RJ11 je součástí balení
- Modul potřebuje pro svou funkci analogový vstup
- Indikace napájecího napětí - červená LED
- Určený pro použití s modulem NEZHA nebo přes redukci RJ11
PŘÍKLAD PROGRAMování pro snímač hladiny

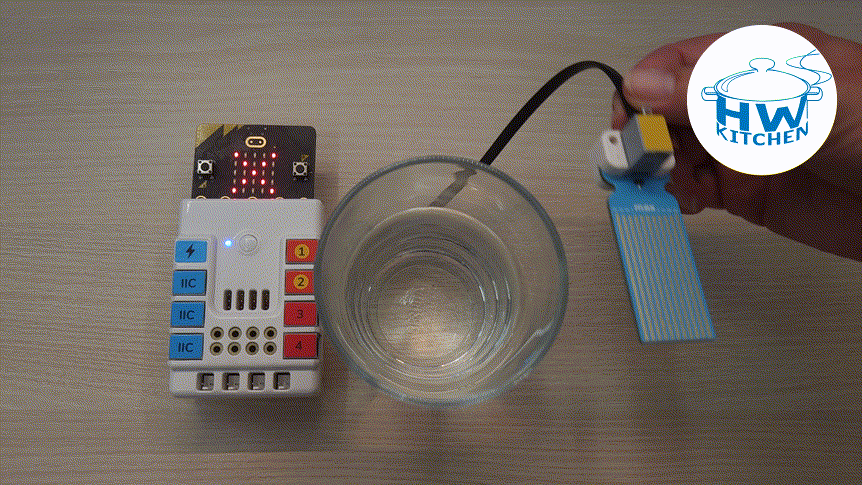

V prostředí MakeCode stačí nainstalovat rozšíření PlanetX a můžete si vytvořit jednoduchý indikátor stavu vodní hladiny. Při detekování vodní hladiny se na microbitu zobrazí fajfka, jinak je tam křížek. Přítomnost nebo nepřítomnost hladiny vody samozřejmě můžete svázat s jinou požadovanou akcí. Například při nízké hladině spustit vodní čerpadlo.

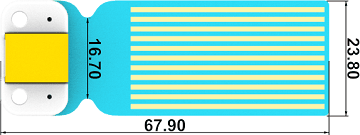

Rozměry snímače vodní hladiny

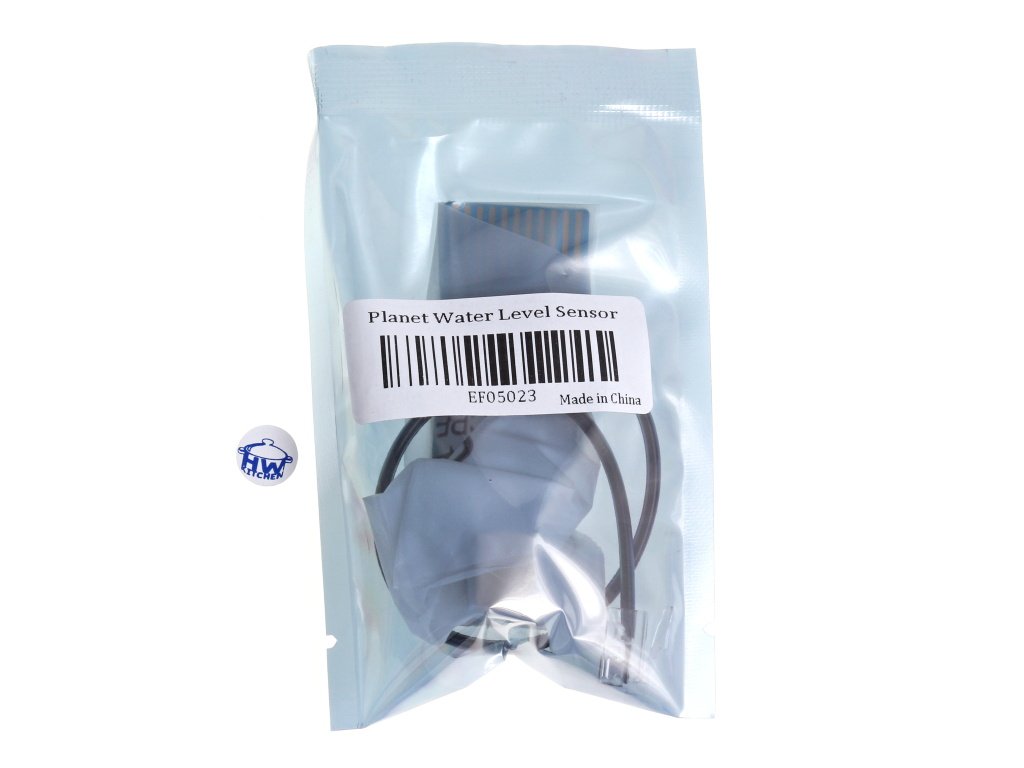

Poznámka: Kablík 20 cm s konektory RJ11 je součástí balení
PlanetX snímač vodní hladiny - odkazy
Související produkty
-
Kód: EF451
-
Kód: EF439
-
Kód: EF468
-
Kód: EF62
-
Kód: MAK221
-
Kód: EF114
Podobné produkty
-
Kód: EF107
-
Kód: EF448
-
Kód: EF460
-
Kód: EF494
-
Kód: EF490
-
Kód: EF468
| Hmotnost | 0.015 kg |
| Napájecí napětí | 3,3 V DC |
| Požadované rozhraní | Analogový vstup |
| Konektor | RJ11 4P4C |
| Rozměry PCB | 67,9 x 23,8 mm |
