Popis
Na čáře jako doma

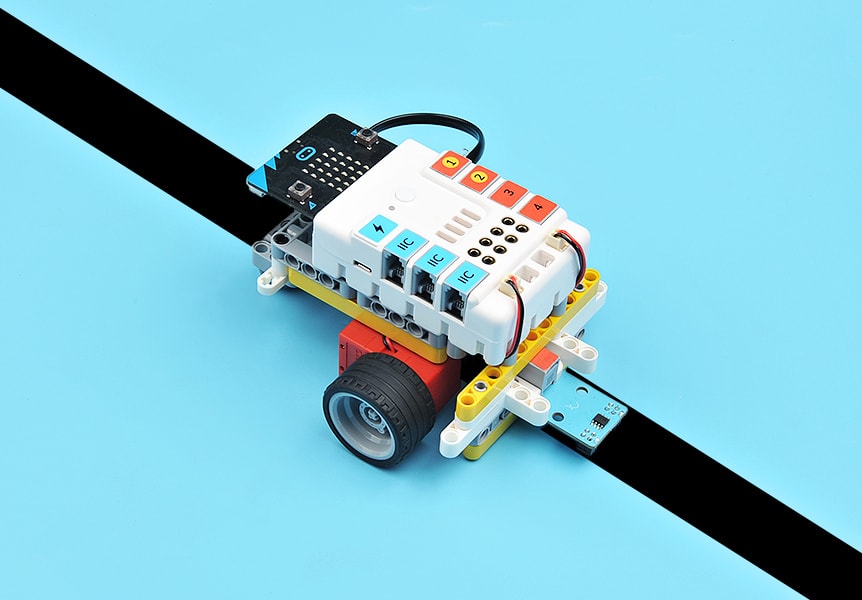

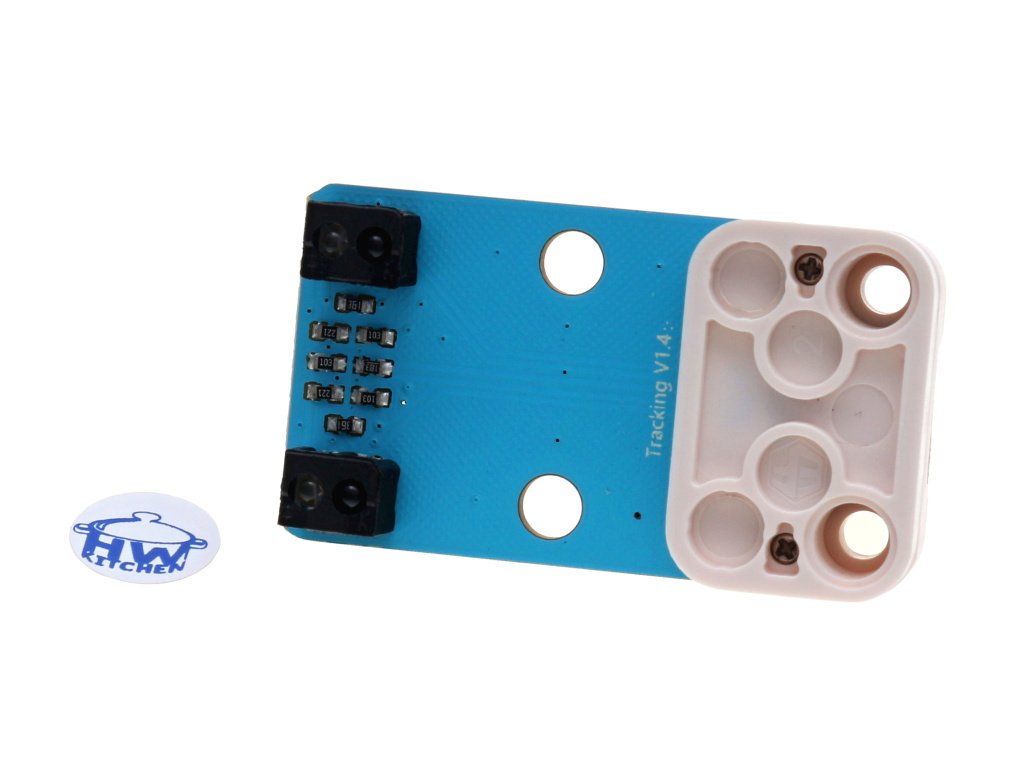

PlanetX snímač čáry je elektronický modul, se kterým váš microbit robot zvládne sledovat čáru a nebo odhalit například hranu stolu, po kterém se pohybuje. Snímač čáry je vybaven dvěma infra senzory, které dokáží rozpoznat černou čáru nebo hranu povrchu na vzdálenost 2–12 mm.
Od světlé barvy se infra signál odrazí a od černé barvy ne. To je zjednodušeně princip snímače čáry. Podobně to funguje například po dosažení hrany světlého stolu. Snímač čáry můžete využít s řídícím modulem Nezha, ale také s Arduinem apod. Při detekování černé čáry dá modul log. 0 a při detekování bílé log. 1. Pro dosažení ideálních podmínek si vytvořte čáru například pomocí černé pásky, kterou máme také v nabídce.
Vlastnosti modulu snímače čáry
- PlanetX modul kompatibilní s LEGO®
- Snadná instalace (barevné označení konektoru)
- Jednoduché použití snímače čáry s microbit
- Detekční vzdálenost 2 ÷ 12 mm
- Detekce na principu odražení infra paprsku s velkou odolností proti rušení okolním světlem

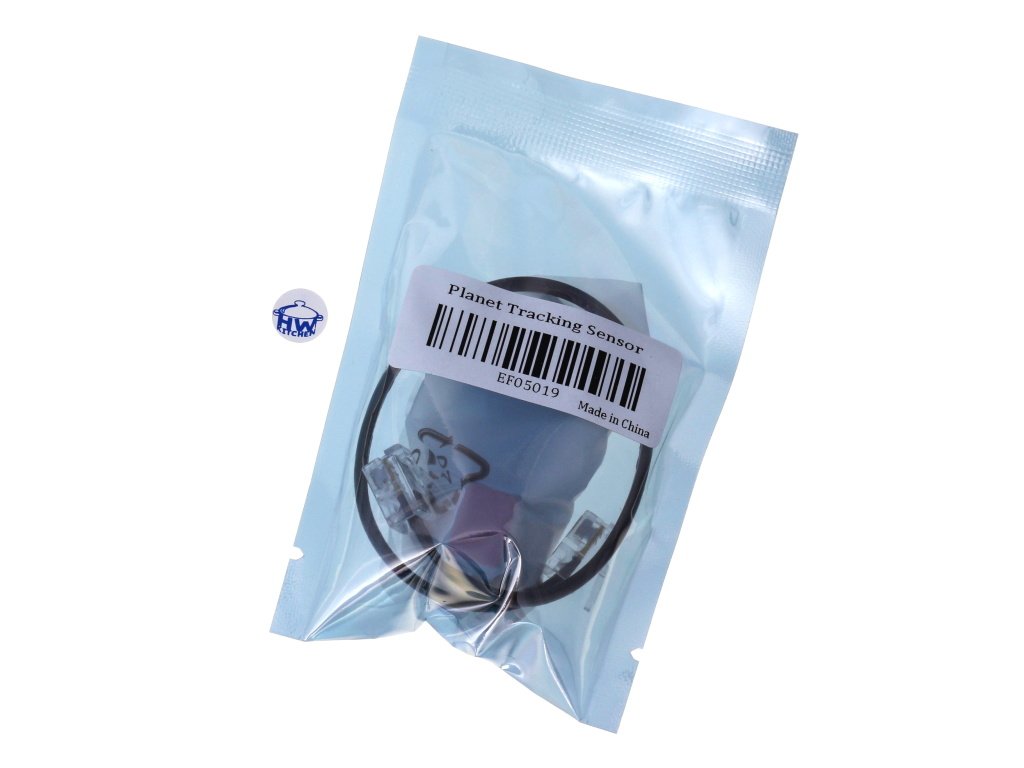

- Kablík 20 cm s konektory RJ11 je součástí balení
Příklad použití snímače čáry

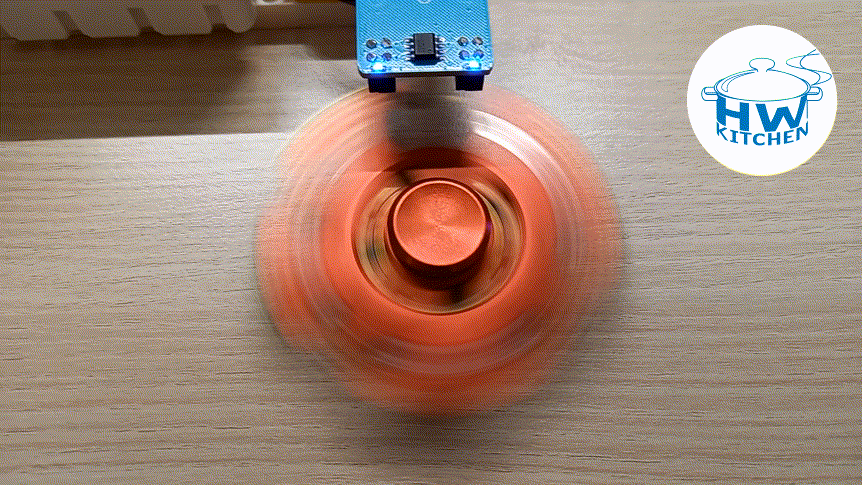

V prostředí makeCode stačí nainstalovat rozšíření PlanetX a můžete začít programovat. Následující program je jednoduchý rozhodčí pro fidget spinner. Na displeji se zobrazuje počet průchodů ramene fidget spinneru pod snímačem čáry. Tlačítkem A se počítadlo vynuluje. Ramena fidget spinneru jsou detekovány odraženým infra paprskem.
Rozměry modulu snímače čáry
Poznámka: Kablík 20 cm s konektory RJ11 je součástí balení
odkazy pro snímač čáry
Související produkty
-
Kód: HW25
-
Kód: EF451
-
Kód: EF439
Podobné produkty
-
Kód: MAK276
-
Kód: EF70
-
Kód: EF145
-
Kód: EF136
-
Kód: EF477
-
Kód: EF492
| Hmotnost | 0.015 kg |
| Napájecí napětí | 3,3 V DC |
| Konektor | RJ11 4P4C |
| Detekční vzdálenost | 2–12 mm |
| Požadované rozhraní | Digitální vstup |
| Rozměry modulu (?) | 41,9 x 23,8 mm |
