Popis
Zjistěte koncentraci alkoholu ve vzduchu!
PlanetX MQ-3 senzor alkoholu je citlivý senzor navržený pro měření přítomnosti alkoholu ve vzduchu. Díky snadnému připojení a kompatibilitě s micro:bit je ideální pro školní experimenty, vědecké projekty a demonstrace chemických reakcí. Pomocí tohoto senzoru mohou studenti objevovat, jak chemické senzory fungují a jak lze měřit koncentrace plynných látek.
Jak funguje senzor MQ-3?
Senzor MQ-3 pracuje na principu změny elektrického odporu polovodivého materiálu při kontaktu s alkoholem. Vnitřní vrstva oxidu kovu (obvykle oxid cínu – SnO₂) reaguje s molekulami alkoholu, čímž se mění elektrický odpor. Tato změna je převedena na analogový signál, který lze měřit pomocí micro:bit a využít v projektech.
Vlastnosti PlanetX MQ-3 senzoru alkoholu
- Detekce alkoholu ve vzduchu v reálném čase
- Analogový výstup umožňuje měřit koncentraci alkoholu
- Snadné připojení k micro:bit díky rozhraní PlanetX
- Vysoká citlivost a rychlá odezva
- Kompatibilní s MakeCode – snadné programování pomocí bloků nebo JavaScriptu
- Ideální pro školní experimenty a demonstrace chemie a fyziky
- PlanetX modul kompatibilní s LEGO®
- Snadná instalace - barevné označení konektoru
- Kablík 20 cm s konektory RJ11 je součástí balení
- Určený pro použití s modulem NEZHA nebo přes redukci RJ11
Objevte svět chemických senzorů!
S tímto senzorem mohou studenti prozkoumat principy detekce plynů a zjistit, jak fungují alkohol testery. Stačí jej připojit k microbit a sledovat, jak se mění signál v závislosti na koncentraci alkoholu ve vzduchu.
příklad Použití MQ-3 senzoru alkoholu

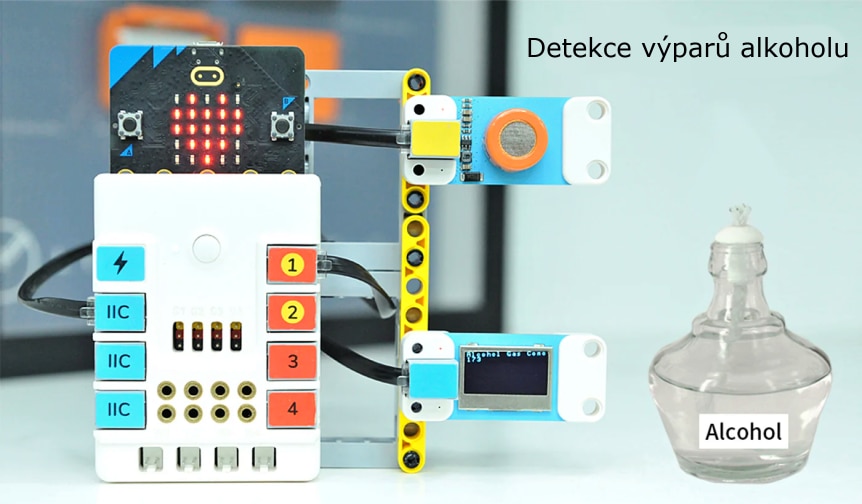

Funkci PlanetX MQ-3 senzoru alkoholu si ukážeme na jednoduchém příkladu, kdy k čidlu přiblížíme nádobu s malým množstvím alkoholu a budeme pozorovat, jak na se na OLED displeji zobrazuje koncentrace výparů alkoholu.

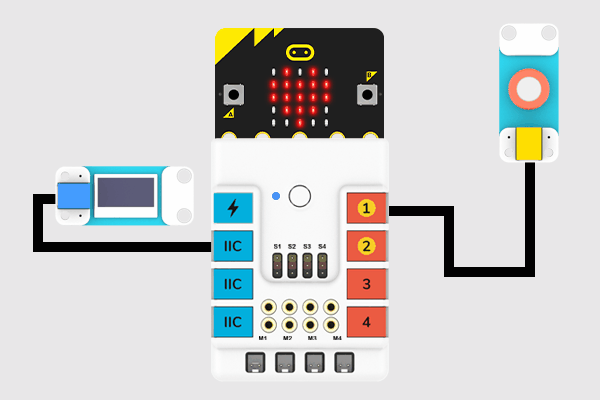

Zapojení a programování detekce alkoholu
PlanetX MQ-3 senzor alkoholu připojíme k microbit nejlépe pomocí modulu Nezha pro microbit. V ukázce je PlanetX MQ-3 senzor alkoholu připojený přímo na port 1. Můžeme použít i jiné moduly kompatibilní se systémem PlanetX.
Ukázkový program pro microbit
Program pro microbit můžete editovat po kliknutí na tlačítko Úpravy v pravém Horním rohu. Pokud si chcete program vytvořit sami (doporučuji), pak si nejprve musíte nainstalovat vhodné rozšíření PlanetX.
Následující jednoduchý program zobrazuje na OLED displeji hodnotu úměrnou množství výparů alkoholu v okolním vzduchu.
Před samotným měřením nechte alkohol tester cca 3 minuty zahřát a počkejte, až se zobrazovaná hodnota ustálí. Pokud se změní koncentrace alkoholu ve vzduchu kolem čidla, tak se zobrazovaná hodnota bude zvyšovat.

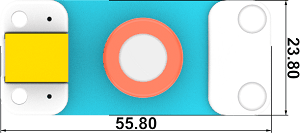

Rozměry modulu senzor alkoholu

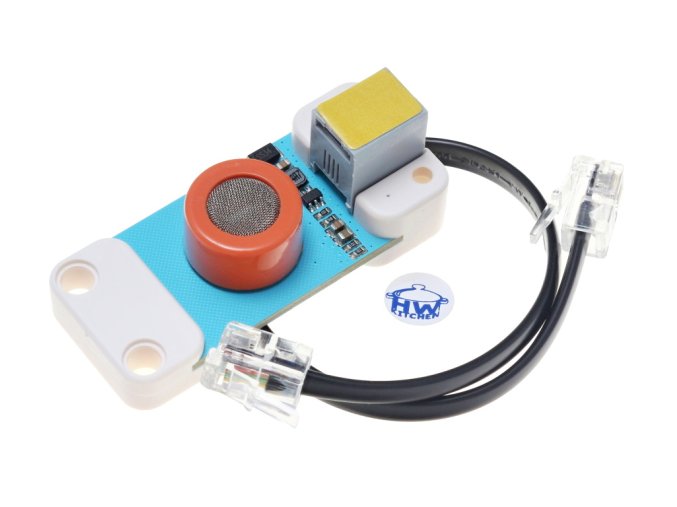

Poznámka: Kablík 20 cm s konektory RJ11 je součástí balení
Pozor: povrch snímače MQ-3 je při provozu teplý, nejedná se tedy o závadu.
MQ-3 senzoru alkoholu - odkazy
Související produkty
-
Kód: EF447
-
Kód: EF132
-
Kód: EF131
-
Kód: EF490
Podobné produkty
-
Kód: EF119
-
Kód: EF445
-
Kód: EF490
-
Kód: EF498
-
Kód: EF506
-
Kód: EF444
-
Kód: EF497
| Hmotnost | 0.02 kg |
| Napájecí napětí | 3,3 V |
| Konektor | RJ11 4P4C |
| Požadované rozhraní | Analogový vstup |
| Rozměry PCB | 55,8 x 23,8 mm |
