Popis
Na čáře se narodil

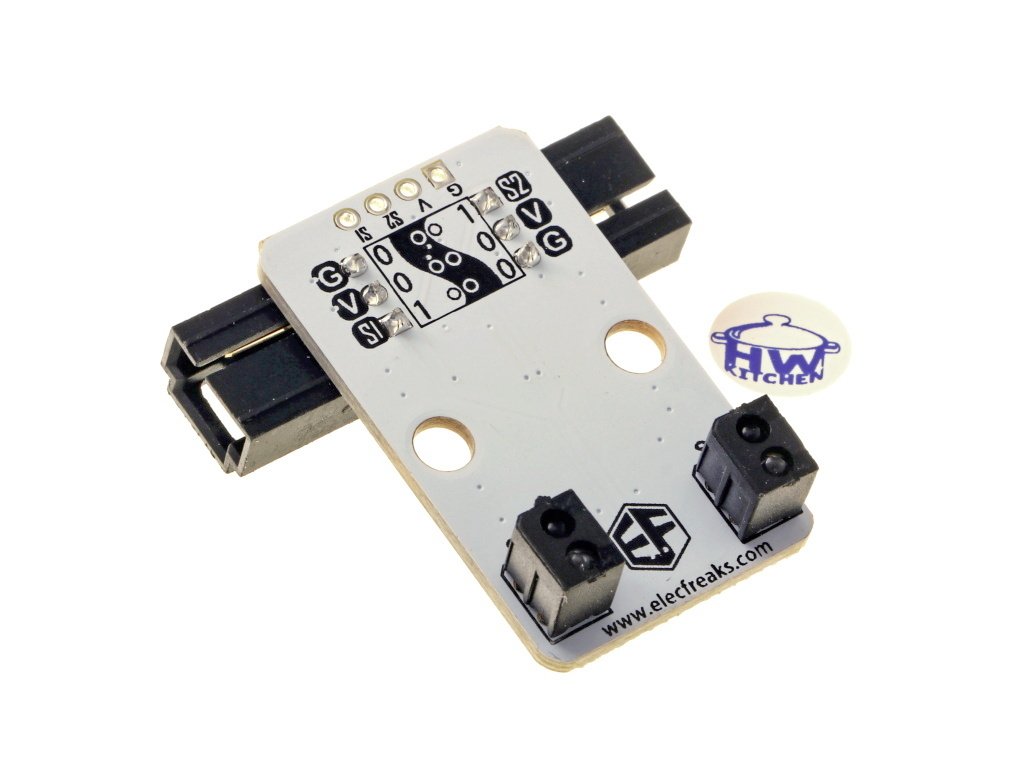

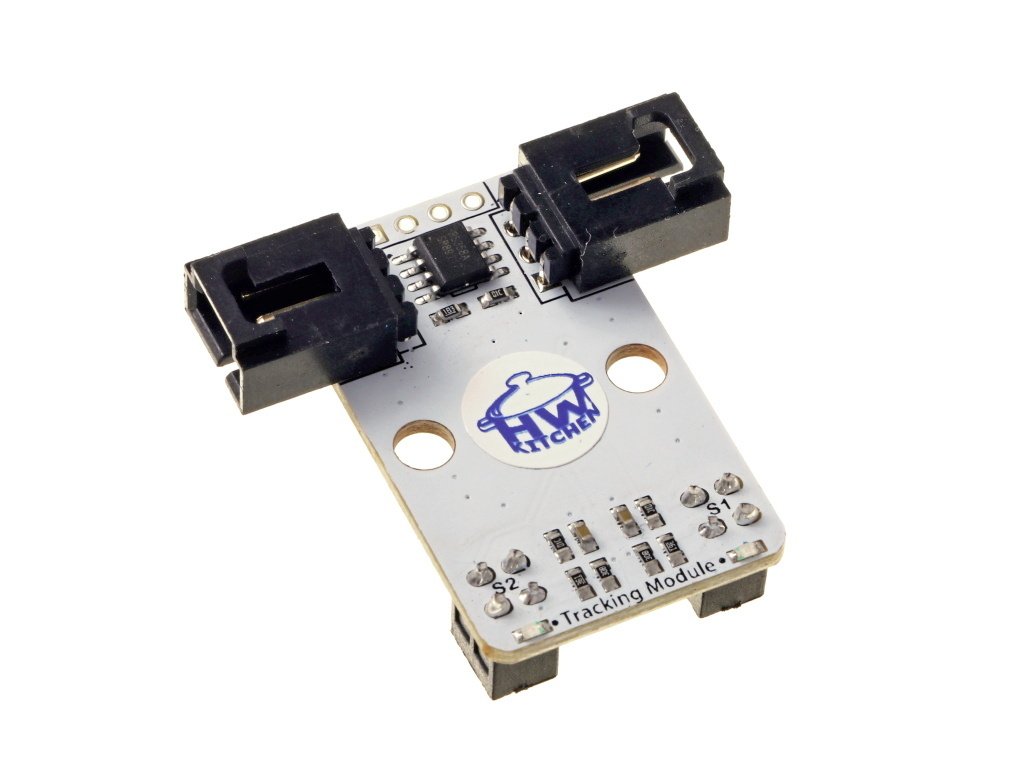

Octopus snímač čáry je elektronický modul, se kterým váš microbit robot zvládne sledovat čáru a nebo odhalit například hranu stolu, po kterém se pohybuje. Snímač čáry je vybaven dvěma infra senzory, které dokáží rozpoznat černou čáru na vzdálenost 2 – 12 mm.
Od světlé barvy se infra signál odrazí a od černé barvy ne. To je zjednodušeně princip snímače čáry. Podobně to funguje například po dosažení hrany světlého stolu. Snímač čáry můžete využít s řídícími deskami pro micro:bit, ale také s Arduinem apod. Při detekování černé čáry dá modul log. 0 a při detekování bílé log. 1. Pro dosažení ideálních podmínek si vytvořte čáru například pomocí černé pásky, kterou máme také v nabídce.
Vlastnosti modulu snímač čáry
- Jednoduché použití snímače čáry s microbit nebo Arduino
- Detekční vzdálenost 2–12 mm
- Detekce na principu odražení infra paprsku s velkou odolností proti rušení okolním světlem

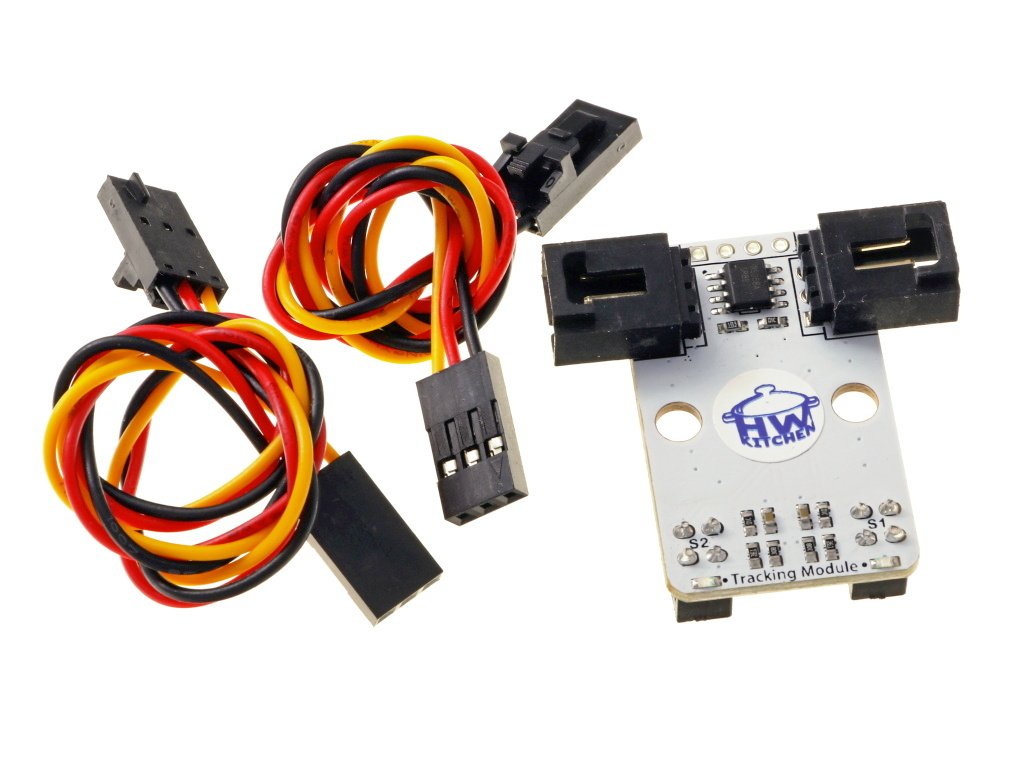

- Kablíky pro konektory GVS součástí balení
- Dva montážní otvory pro uchycení modulu
Příklad použití snímače čáry

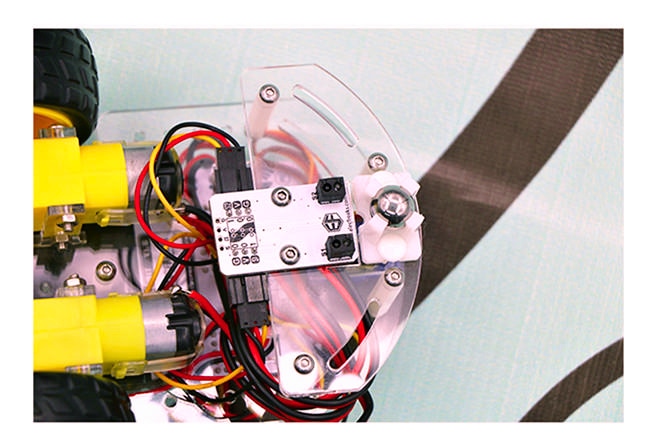

Připojte Octopus snímač čáry k autu micro:bit. Levý port připojte k P13 a pravý k P14. (z pohledu řidiče). Umístěte autíčko na černou čáru, zapněte spínač a autíčko se bude pohybovat vpřed po černé čáře.
Program pro Octopus snímač čáry

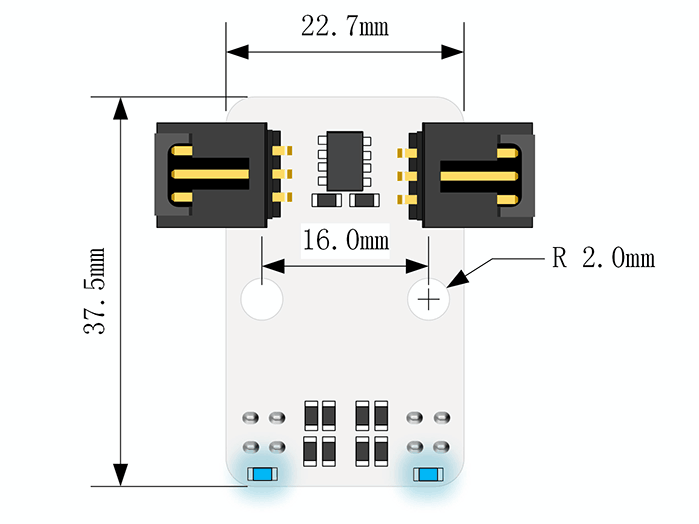

Rozměry modulu snímače čáry

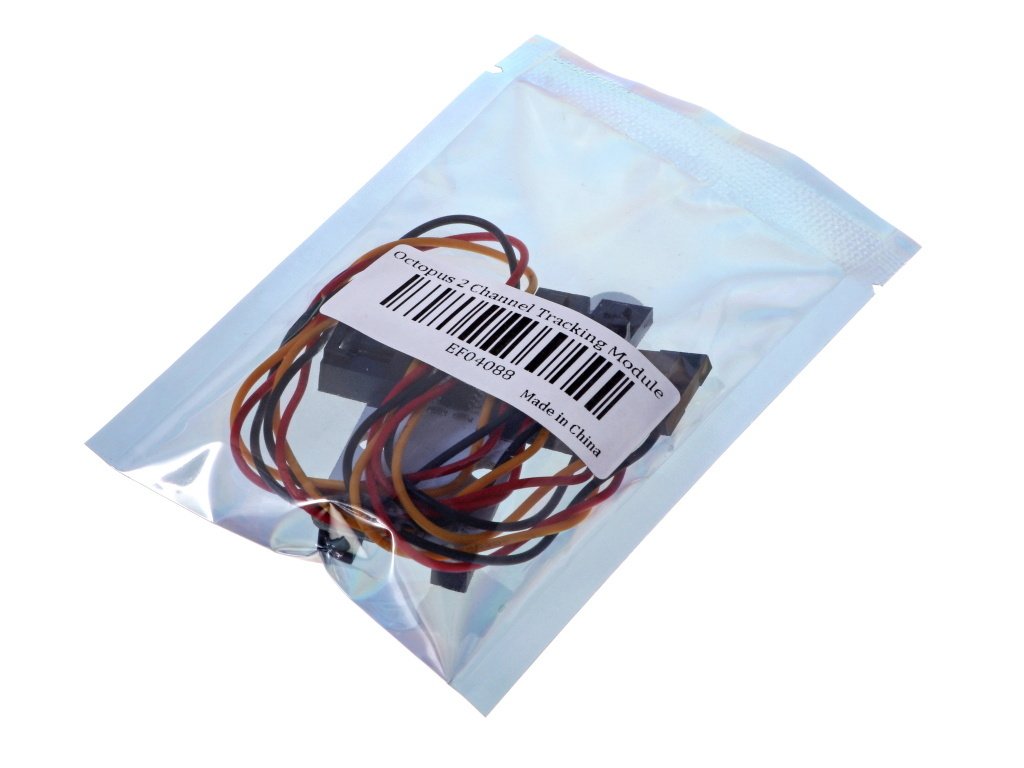

Poznámka: Připojovací kablík délky 25 cm je součástí balení
odkazy pro snímač čáry
Související produkty
-
Kód: HW25
-
Kód: EF136
-
Kód: EF168
Podobné produkty
-
Kód: MAK276
-
Kód: EF70
-
Kód: EF145
-
Kód: EF136
-
Kód: EF469
-
Kód: HW378
-
Kód: EF492
| Hmotnost | 0.015 kg |
| Napájecí napětí | 3–5 V DC |
| Detekční vzdálenost | 2–12 mm |
| Rozhraní | 2 x konektory GVS |
| Požadovaný signál | Digitální vstupy |
| Rozměry modulu (?) | 41,9 x 23,8 mm |
