Popis
Zobrazte čísla jednoduše a čitelně

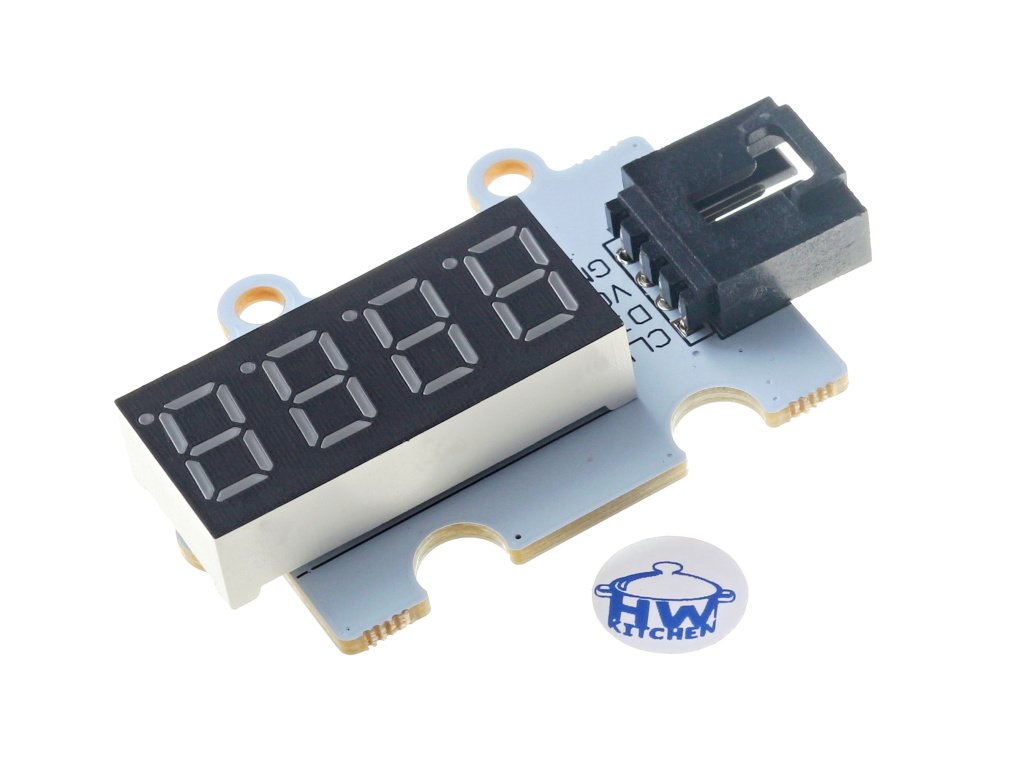

Octopus segmentový displej modul je sedmisegmentový displej, který umožňuje zobrazovat číslice od 0 do 9 v každém segmentu. Je ideální pro projekty s micro:bit, kde potřebujete rychle a jednoduše zobrazit naměřené hodnoty, skóre hry nebo čas. Díky rozhraní Octopus je jeho připojení snadné a rychlé. Velkou výhodou displeje je jeho velmi dobrá čitelnost.

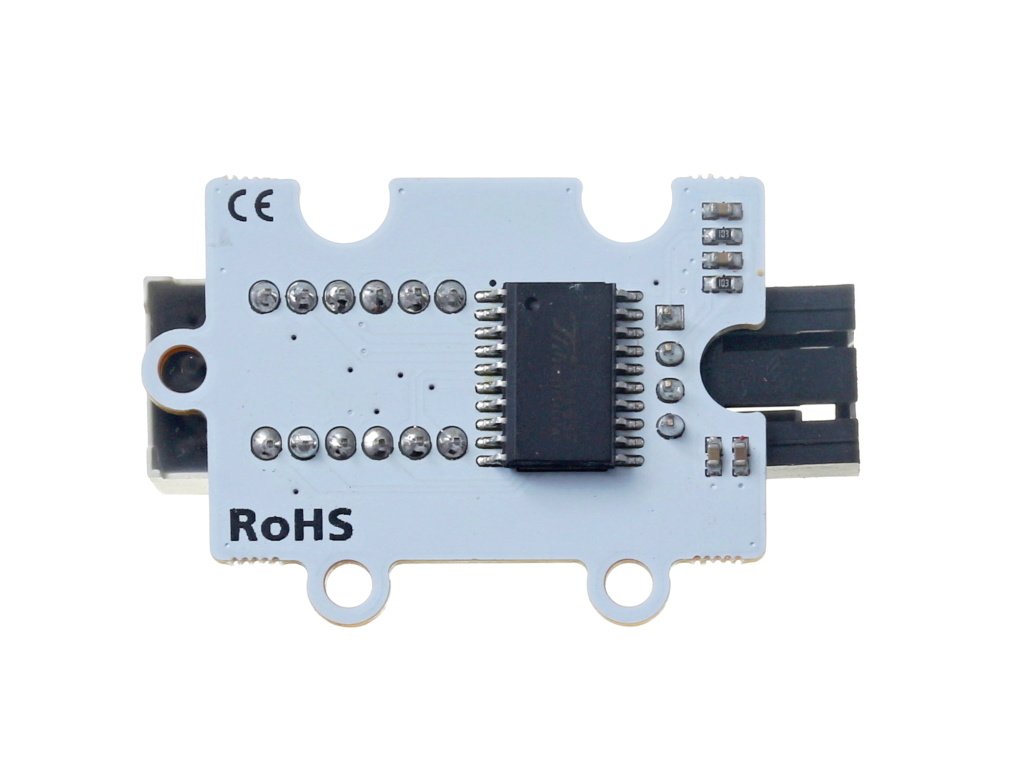

Modul je založený na čipu TM1637, který umožňuje ovládat každý segment včetně desetinné tečky zvlášť. Ovládání displeje je velice jednoduché díky připravenému rozšíření pro microbit.
Jak funguje sedmisegmentový displej?
Sedmisegmentový displej je tvořen sedmi LED segmenty uspořádanými do tvaru osmičky. Ovládáním jednotlivých segmentů lze vytvářet různé znaky. Elektrický proud prochází přes konkrétní segmenty, které se rozsvítí a zobrazí požadovanou číslici.
Octopus Segmentový displej vlastnosti
- Displej s velikostí 0.36" – kompaktní, ale velmi dobře čitelný
- Sedmisegmentová LED struktura pro zobrazení číslic
- Snadné připojení k micro:bit přes Octopus rozhraní
- Nízká spotřeba energie a jasný červený svit LED segmentů
- Možnost nastavení jasu
- Kompatibilní s MakeCode – jednoduché programování pomocí bloků nebo JavaScriptu
- Ideální pro výukové experimenty a interaktivní projekty
- Komunikace s microbit: sériové rozhraní
- Kompaktní velikost, montážní úchyty pro šroubky M3

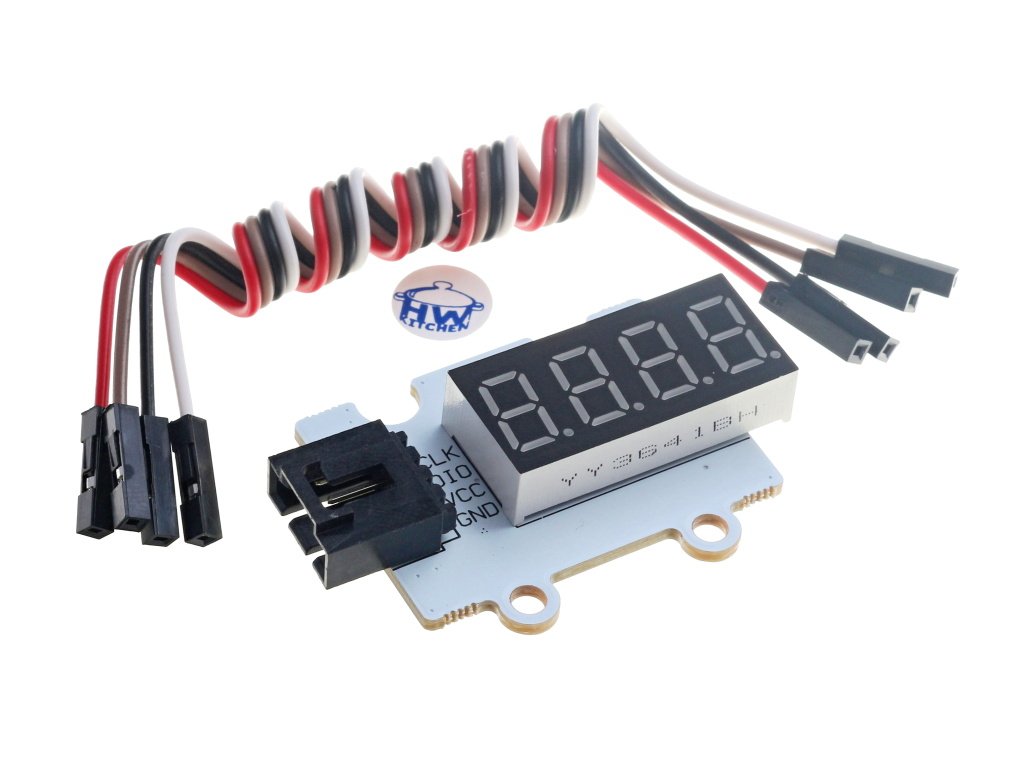

- Připojovací kablík délky 25 cm je součástí balení
Příklad použití displeje

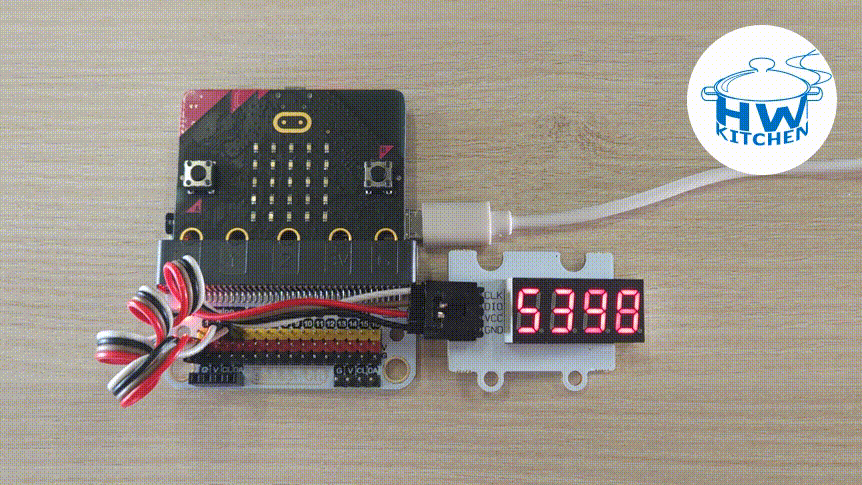

Funkci Octopus segmentový displeje si ukážeme na jednoduchém projektu počítadla pro zobrazení čísel od 0 do 9999.
Zapojení segmentového displeje

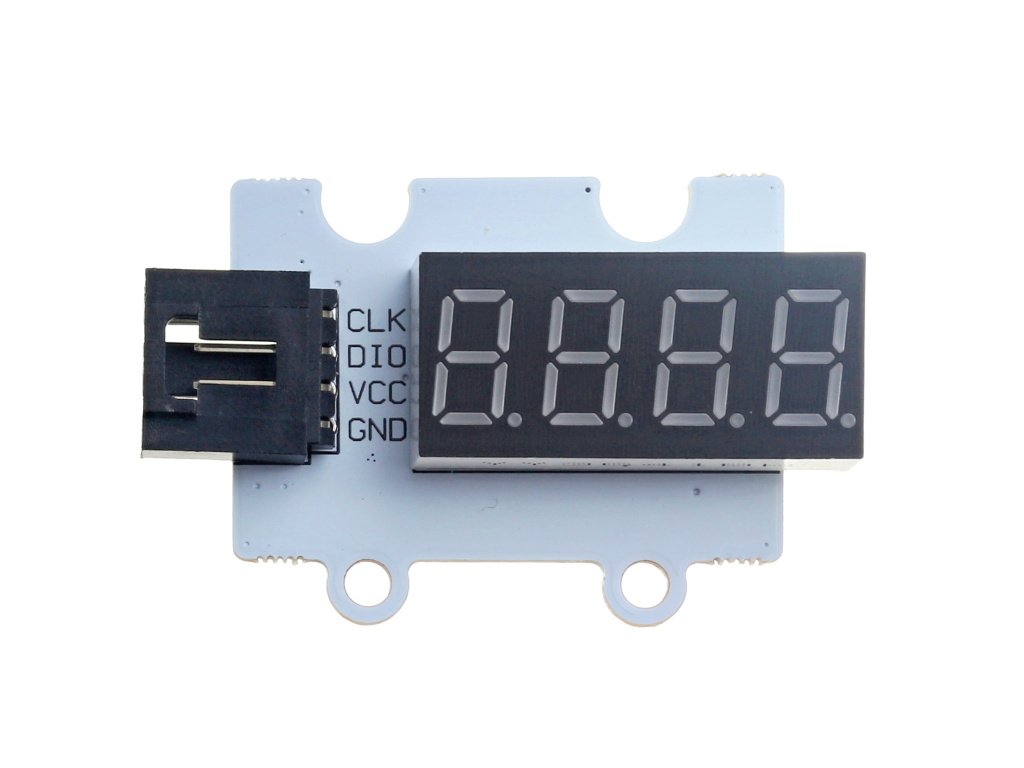

Octopus segmentový displej modul připojíme k microbit pomocí některého z rozšiřujících modulů. V našem příkladě je použitý Senzor:bit. Níže je uvedeno kam zapojit jednotlivé signály a napájení segmentového displeje.
- Signál CLK - Pin P3
- Signál DIO - Pin P4
- Napájení VCC - V
- Zem GND - GND
Makecode program pro segmentový displej
V prostředí makeCode stačí nainstalovat rozšíření "TM1637" a můžete začít programovat. V Makecode programu provedeme při startu počáteční nastavení pro segmentový displej. Nastavíme počet segmentů a můžeme navolit i požadovaný jas v rozmezí 0 až 7).
Poznámka: Připojovací kablík délky 25 cm je součástí balení
Me segmentový displej - odkazy
Související produkty
-
Kód: EF134
Podobné produkty
-
Kód: EF468
-
Kód: EF472
-
Kód: EF143
-
Kód: HW233
-
Kód: HW421
-
Kód: AD145
| Hmotnost | 0.02 kg |
| Napájecí napětí | 3–5,5 V DC |
| Řadič displeje | TM1637 |
| Barva LED | červená |
| Komunikační rozhraní | I2C |
| Rozměry modulu | 49 x 31 mm |
