Popis
Ovládejte své projekty plynule a intuitivně
Octopus posuvný potenciometr je jednoduchý, ale velmi užitečný analogový modul, který umožňuje plynule měnit odpor a tím generovat různorodé vstupní hodnoty napětí pro micro:bit. Pomocí posuvného jezdce můžete například regulovat jas LED, měnit hlasitost zvuku nebo nastavovat rychlost otáček motoru.
Jak funguje posuvný potenciometr?
Posuvný potenciometr využívá princip proměnlivého odporu, kdy se pohybem jezdce mění elektrický odpor mezi vývody potenciometru. Tato změna odporu ovlivňuje výstupní napětí, které lze číst jako analogovou hodnotu na micro:bitu a použít k řízení různých zařízení.
Klíčové vlastnosti modulu
- Plynulé nastavení hodnoty rukou pomocí posuvného jezdce
- Analogový výstup – ideální pro přesné ovládání parametrů
- Snadné připojení k micro:bit přes Octopus rozhraní
- Univerzální využití – regulace jasu, hlasitosti, rychlosti motoru a další
- Kompatibilní s MakeCode – snadné programování pomocí bloků nebo JavaScriptu
- Perfektní pro výukové experimenty a interaktivní aplikace
- Kompaktní velikost, montážní úchyty pro šroubky M3

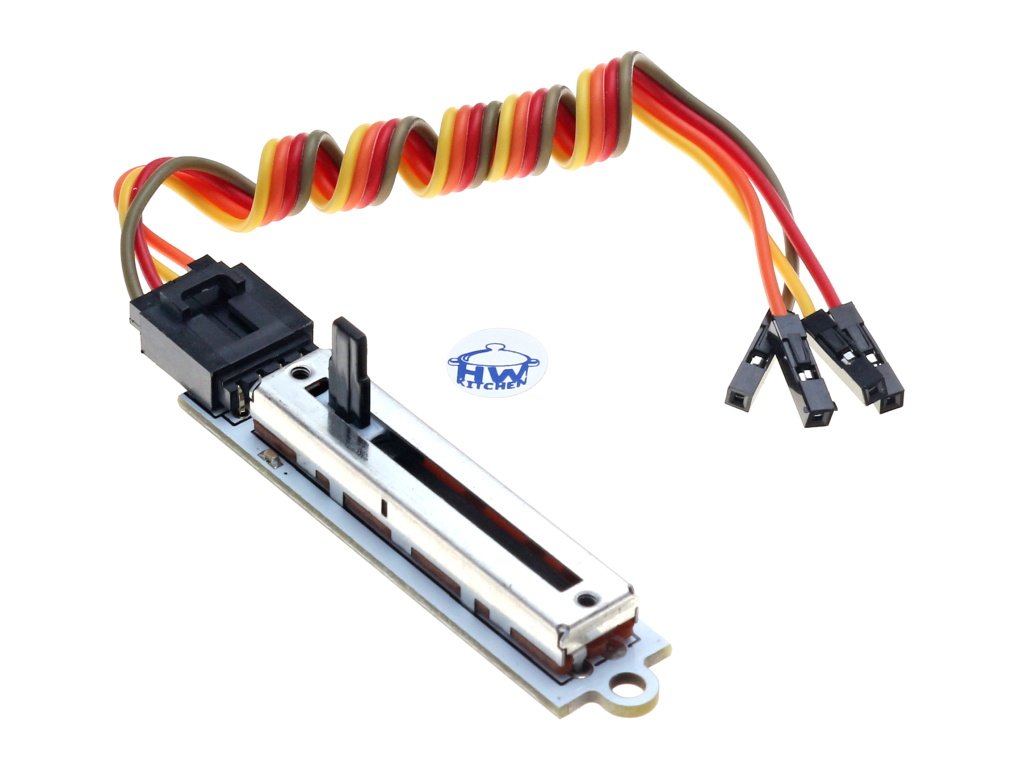

- Připojovací kablík délky 25 cm je součástí balení
- Modul posuvného potenciometru je vybavený indikační LED

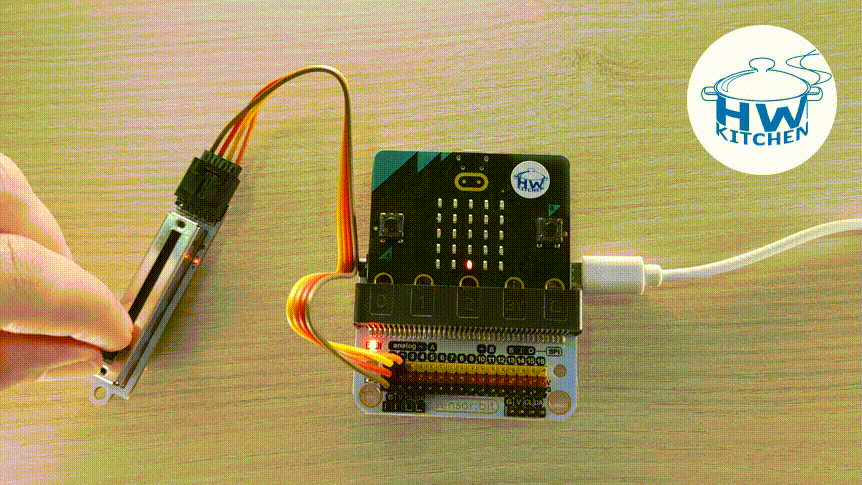

Příklad použítí modulu Octopus
Následující program plynule mění sloupec LED na displeji microbit podle posunutí jezdce potenciometru. Indikační LED na modulu je také z programu ovládaná.

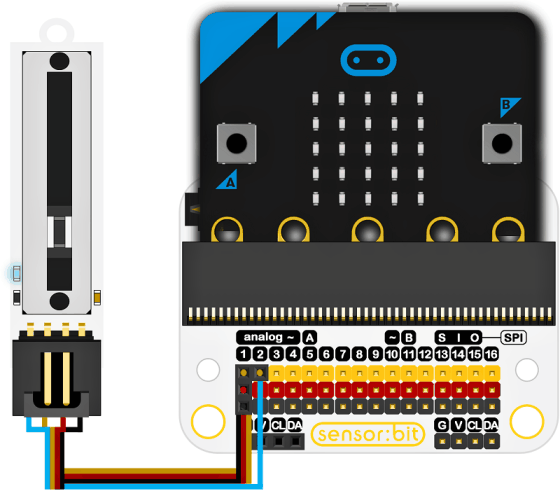

Zapojení posuvného potenciometru
Octopus modul potenciometr a jeho konektor obsahuje následující piny:
- GND (zem) - pro připojení napětí 0 V
- VCC - pro připojení napájecího napětí 3 V
- OUT - výstup napětí z potenciometru
- LED - pin pro ovládání indikační LED
Kablík pak připojte na odpovídající piny některého z rozšiřujících modulů pro microbit. V následujícím příkladu je použita deska senzor:bit, kterou naleznete například v sadě pro chytrou domácnost. Modul potenciometr je připojen na port 1. Ovládání indikační LED na modulu potenciometr je připojeno na port 2.
Posuvný potenciometr v Makecode
Objevte možnosti analogového ovládání!
S tímto modulem můžete přidat do svých micro:bit projektů jednoduché a intuitivní řízení, které je ideální pro výuku i kreativní experimentování. Stačí posunout jezdec a sledovat, jak se mění odezva vašeho programu!

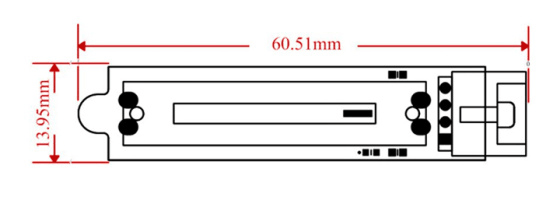

Rozměry posuvného potenciometru
Poznámka: Připojovací kablík délky 25 cm je součástí balení
Octopus posuvný potenciometr - odkazy
Související produkty
-
Kód: EF134
-
Kód: EF53
Podobné produkty
-
Kód: HW240
-
Kód: EF460
-
Kód: EF489
-
Kód: EF116
-
Kód: HW231
-
Kód: EF107
-
Kód: EF502
-
Kód: EF105
| Hmotnost | 0.01 kg |
| Pracovní napětí | 3,3–5,5 V DC |
| Rozsah nastavení odporu | 0–10 kΩ |
| Rozměry PCB | 60,5x 14 mm |
| Délka posunu | 29 mm |
