Popis
Chytré oko pro microbit
Octopus PIR pohybové čidlo je elektronický modul založený na pyrolektrickém digitálním chytrém senzoru AM412, určený k detekci pohybu lidí nebo zvířat. S detekční vzdáleností přibližně 4–5 metrů je ideální pro projekty s micro:bit zaměřené na interaktivní aplikace, jako jsou bezpečnostní systémy nebo automatické osvětlení.
Fyzikální princip PIR čidla
PIR (Passive Infrared) senzor detekuje změny v infračerveném záření, které vyzařují objekty s teplotou nad absolutní nulou. Když se člověk nebo zvíře pohybuje v detekční oblasti, senzor zaznamená změnu v infračerveném spektru a vygeneruje digitální signál indikující přítomnost pohybu.
Tento senzor je ideální pro projekty, které vyžadují detekci pohybu, a nabízí jednoduché rozhraní pro integraci s micro:bit a dalšími mikrokontroléry.
Vlastnosti PIR čidla
- Jednoduché připojení: 3pinový port GVS umožňuje snadné zapojení a okamžité použití.
- Široké napájecí napětí: Funguje při napětí 3,3V až 5,5V, což zajišťuje kompatibilitu s různými platformami.
- Vysoká citlivost: Schopnost detekovat pohyb na vzdálenost 4–5 metrů.
- Odolnost vůči rušení: Vestavěný filtr minimalizuje vliv elektromagnetického ruše
- Jednoduchá integrace s micro:bit: Snadné připojení a programování pro vzdělávací účely
- Vzdělávací nástroj: Skvělá pomůcka pro tvoření prvních programů
- Kablík pro konektor GVS součástí balení
- Montážní otvory pro uchycení modulu
- Možnost použití na platformě microbit nebo Arduino
Příklad použití PIR čidla s microbit
S PIR čidlem si vytvoříme jednoduchý projekt, kde se při detekování tepelného pohybu zobrazí symbol na displeji microbit.

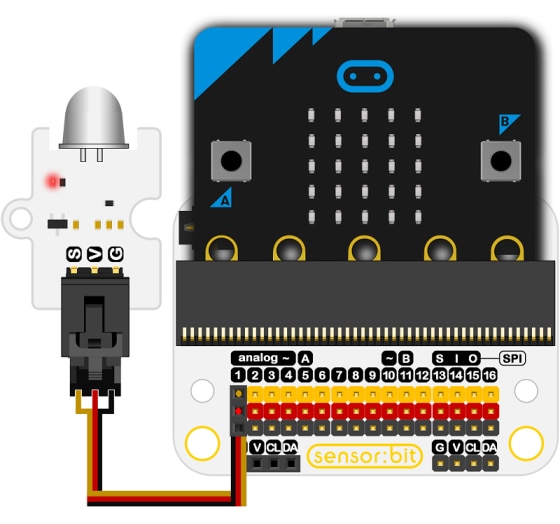

Propojení PIR čidla s microbit
Pro připojení PIR čidla k microbit využijeme některou z rozšiřujících desek pro microbit. V našem příkladu jsme použili Senzor:bit. Vodiče připojíme na port 1.
Jednotlivé propojovací vodiče mají následující význam:
- G - GND (zem)
- V - VCC (napájení 3 V)
- S - digitální signál
Programování s pohybovým čidlem
Vytvoříme program, který čte digitální hodnotu z pinu P1: pokud je hodnota 0, zobrazí se na micro:bit ikona; pokud je hodnota 1, zobrazí se čtverec. Tímto způsobem můžete vizualizovat detekci pohybu na displeji micro:bit. není potřeba instalovat žádné rozšíření.
Poznámka: Připojovací kablík délky 25 cm je součástí balení
Octopus Pohybové čidlo - odkazy
Související produkty
-
Kód: EF134
Podobné produkty
-
Kód: EF444
-
Kód: EF507
-
Kód: EF536
-
Kód: EF529
-
Kód: EF502
| Hmotnost | 0.02 kg |
| Výstupní signál | digitální |
| Napájecí napětí | 3,3–5,5 V DC |
| Vzdálenost měření | 4 – 5 m |
| Rozměry modulu | 37 x 23,5 mm |
