Popis
🎶rozezvučte své projekty s micro:bit!🎵

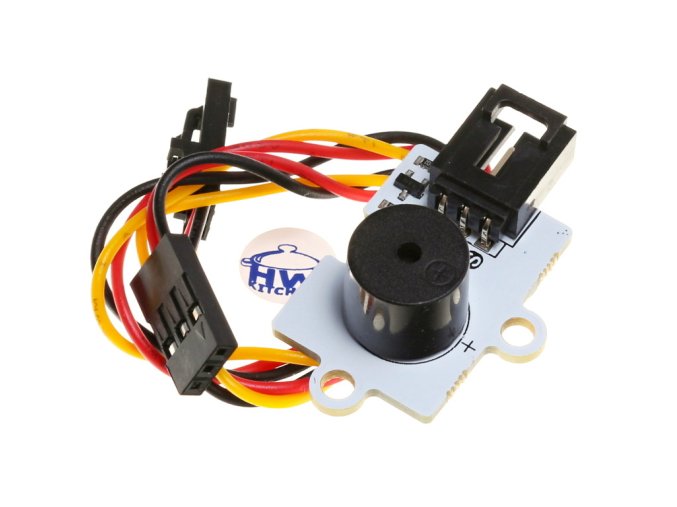

Octopus pasivní bzučák je modul navržený pro generování zvukových signálů v projektech s micro:bit. Na rozdíl od aktivních bzučáků vyžaduje pasivní bzučák ke generování zvuku řízení pomocí PWM signálu, což umožňuje vytvářet různé tóny a melodie.
Fyzikální princip pasivního bzučáku
Pasivní bzučák využívá piezoelektrický jev. Jeho hlavní částí je tenký piezoelektrický krystal (nejčastěji keramický disk), který se nachází uvnitř modulu. Po přivedení střídavého napětí (např. PWM signálu z micro:bitu) na piezo element se tento krystal deformuje a rozkmitá. Mechanické vibrace piezo elementu se pak šíří vzduchem a jsou vnímány jako zvuk.
U pasivního bzučáku lze měnit frekvenci přiváděného elektrického signálu, čímž lze generovat různé tóny nebo melodie. Tento typ bzučáku tedy neobsahuje cívku ani elektromagnet, ale právě piezoelektrický element.
Vlastnosti pasivního bzučáku
- Snadné připojení: Standardní 3pinový port (GVS) umožňuje jednoduché zapojení a kompatibilitu s micro:bit.
- Flexibilní ovládání: Umožňuje generování různých tónů a melodií pomocí PWM signálu.
- Široký rozsah napájení: Pracuje v rozsahu napětí 3V až 5,5V.
- Kompaktní rozměry: Velikost modulu je 19×27 mm, což usnadňuje integraci do různých projektů.
- Jednoduchá integrace s micro:bit: Snadné připojení a programování pro vzdělávací účely
- Vzdělávací nástroj: Skvělá pomůcka pro tvoření prvních programů
- Kablík pro konektor GVS součástí balení
- Montážní otvory pro uchycení modulu
- Možnost použití na platformě microbit nebo Arduino
Příklady použití bzučáku s microbit
Microbit V2 má bzučák přímo na desce, ale pokud připojíme externí modul s bzučákem, tak toho můžeme vyzkoušet a nebo modul umístit do otvoru v krytu projektu, aby byly tóny lépe slyšet. Integrovaný bzučák v microbit je možné vypnout speciálním blokem. Jinak je bzučák zapojen na výstup P0.

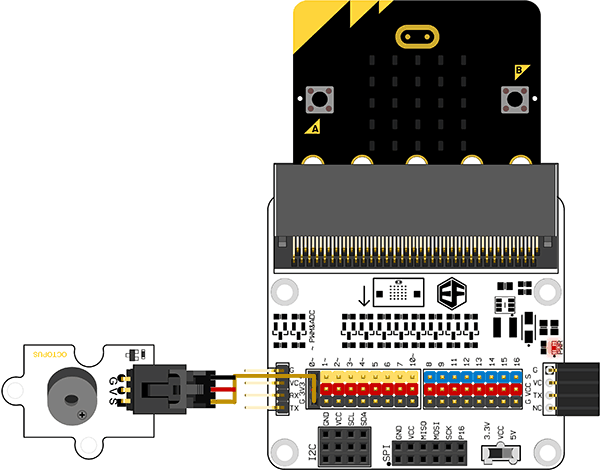

Propojení modulu bzučáku s microbit
Pro připojení PIR čidla k microbit využijeme některou z rozšiřujících desek pro microbit. V našem příkladu jsme použili Octopus:bit. Vodiče připojíme na port 0.
Jednotlivé propojovací vodiče mají následující význam:
- G - GND (zem)
- V - VCC (napájení 3 V)
- S - digitální signál
Programování s pohybovým čidlem
Pro práci s pasivním bzučákem nebudeme potřebovat do MakeCode instalovat rozšíření. Vystačíme si s běžnými bloky.
Metronom s microbit
V prvním příkladě si ukážeme jak vytvořit signál pro bzučák přímo v programu. Stačí na pin 0 posílat střídavě logickou hodnotu 0 a 1. K pohybu membrány bzučáku dojde pokaždé, když se hodnota změní. To znamená, když se změní každou 1s, tak vytvoříme zvuk s frekvencí 1 Hz a to je zvuk co přesně odpovídá tikání hodin. Změnou časů můžete frekvenci zvuku měnit.
Melodie a zvuky s pasivním bzučákem
Jak jsme si vysvětlili v úvodu příkladů pro pasivní bzučák, tak microbit umí přímo s bzučákem pracovat, protože ho má integrovaný na desce. Můžeme ale tento bzučák vypnout a připojit na port 0 externí buzzer. To uděláme v následujícím příkladu. Tlačítkem A se nám ze bzučáku ozve melodie a tlačítkem B zvuk.

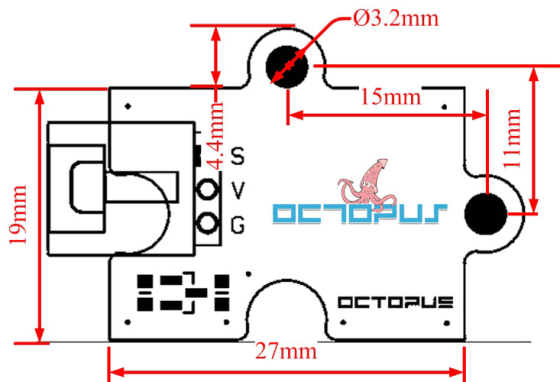

Pasivní bzučák - rozměry
Poznámka: Připojovací kablík délky 25 cm je součástí balení
Octopus pasivní bzučák - odkazy
Související produkty
-
Kód: EF134
Podobné produkty
-
Kód: EF536
-
Kód: EF502
-
Kód: HW453
-
Kód: AD72
-
Kód: AD69
-
Kód: EF109
-
Kód: EF143
| Hmotnost | 0.02 kg |
| Napájecí napětí | 3–5,5 V DC |
| Požadované rozhraní | Digitální výstup nejlépe s PWM |
| Rozměry modulu | 19 x 27 mm |
