Popis
Měřte čistotu vzduchu s microbit

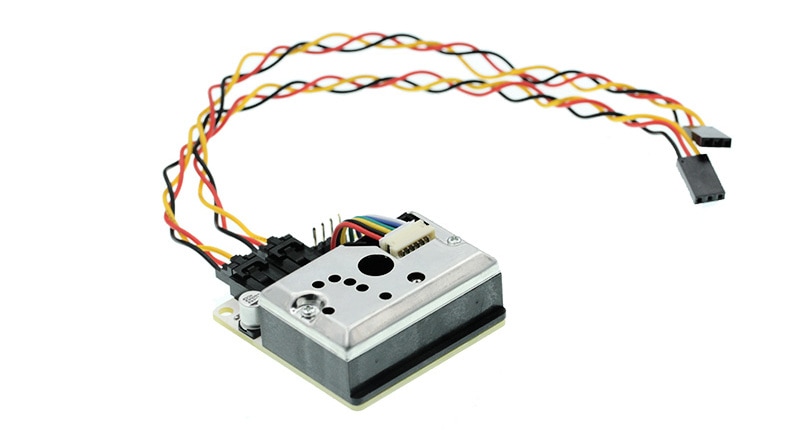

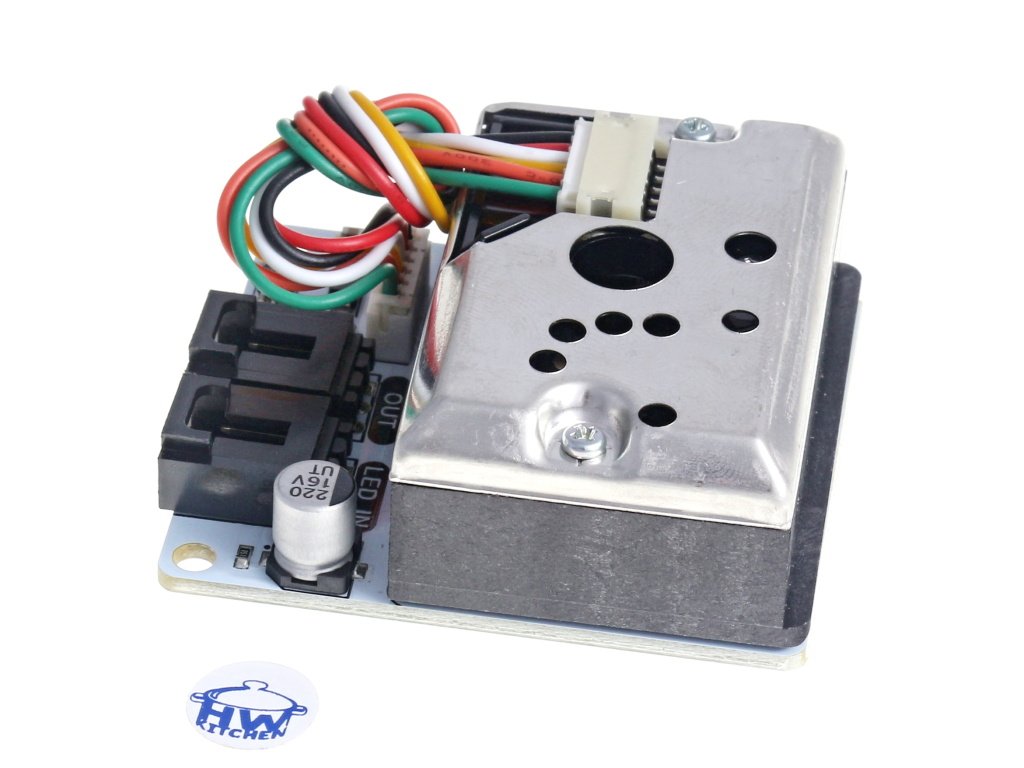

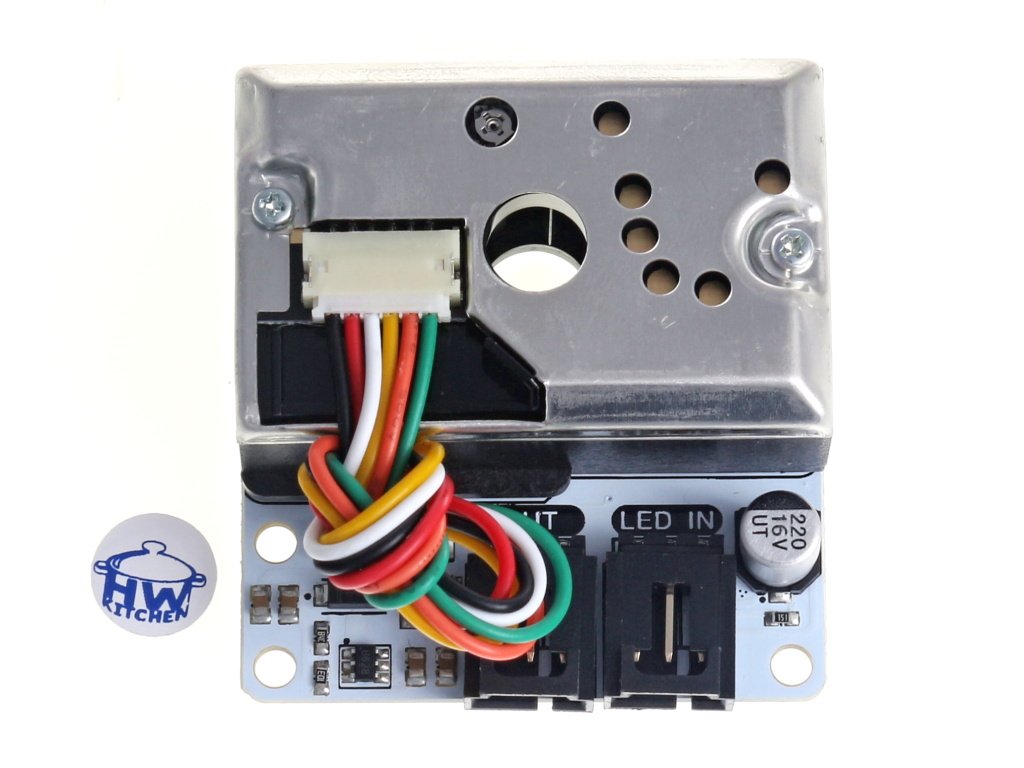

Octopus optický senzor kvality vzduchu je kompaktní Octopus elektronický modul, se kterým budete hned vědět, jak je na tom vzduch, který dýcháte. Snímač znečištění ovzduší využívá optický snímač prachu Sharp GP2Y1010AU0F, který slouží k detekci hustoty prachových částic o průměru větším než 0,8 μm. Senzor je jednoduše použitelný s microbitem díky připravenému rozšíření. Výstupní analogový signál odpovídá naměřené koncentraci prachových částic s citlivostí 0,5V / 100 μg / m³. Snímač prachových částic můžete použít třeba k výrobě výstražného zařízení pro osoby alergické na pyl, jako detektor cigaretového kouře nebo kouře vzniklého např. při požáru, v čističkách vzduchu a podobně.
Sharp GP2Y1010AU0F je optický snímač kvality ovzduší určený k detekci prachových částic. V tomto zařízení je diagonálně umístěna infračervená dioda a fototranzistor, které umožňují detekovat odražené světlo prachu ve vzduchu. Je obzvláště účinný při detekci velmi jemných částic, jako je cigaretový kouř, a běžně se používá v systémech čističek vzduchu.
Vlastnosti modulu snímače prachu
- Detekuje částice o průměru nad 0,8 μm
- Jednoduché použití s microbit
- Kompatibilní s 3V / 5V systémy

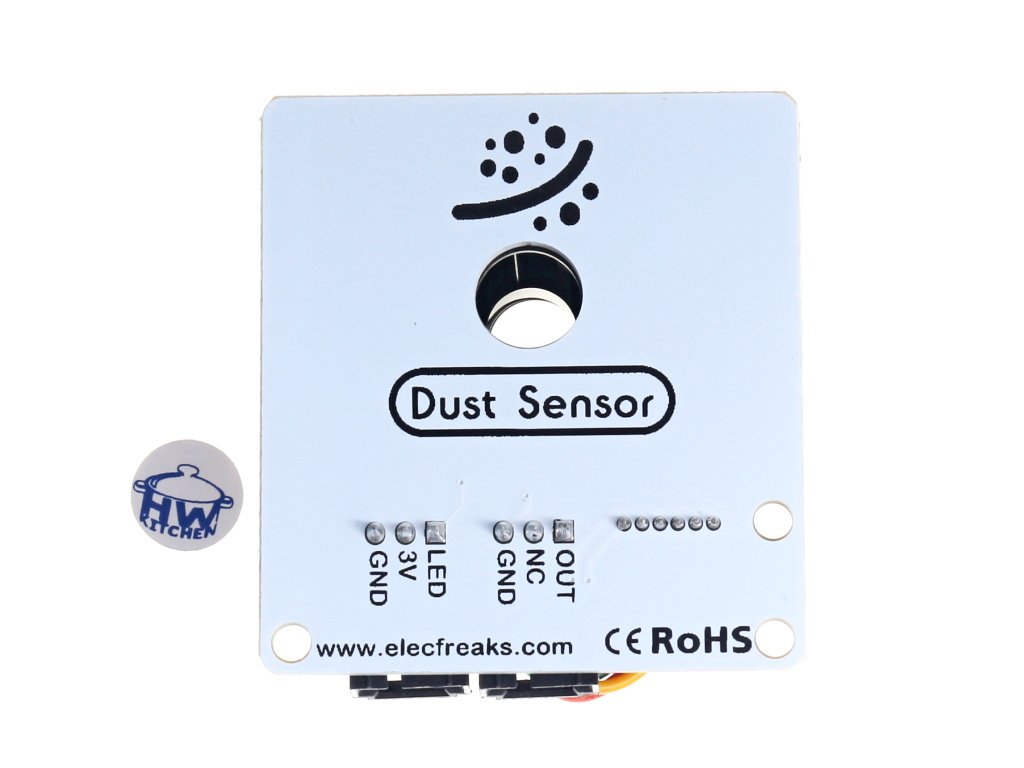

- Konektor rozhraní GVS
- Měření v reálném čase
- Analogový výstup
- Kablíky pro konektory GVS součástí balení
- Montážní otvory pro uchycení modulu
Použití modulu s micro:bit

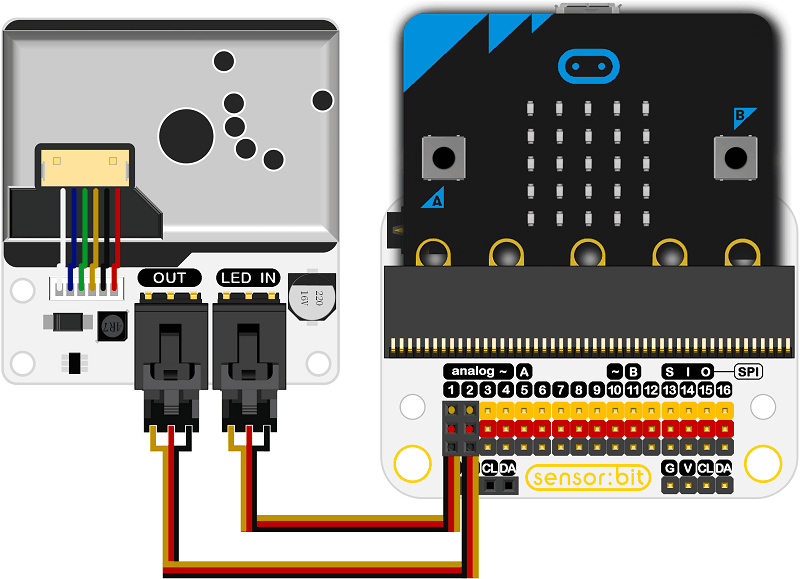

Připojte LED k portu P1 a výstupní port k portu P2, jak ukazuje obrázek. Pro snadné připojení k microbit poslouží vhodný rozšiřující modul s konektory GVS, například Senzorbit. Pak můžete začít s programováním.

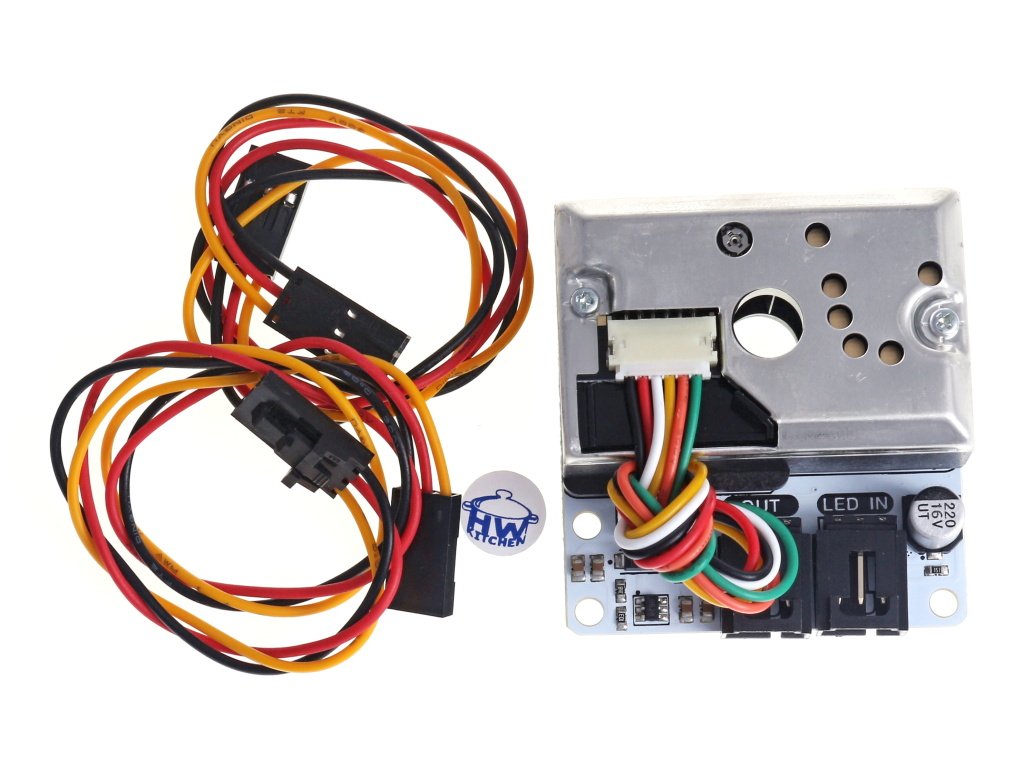

Součástí balení jsou dva připojovací kabely délky 25cm pro rozhraní GVS.
Programování Micro:bit
- V prostředí Makecode založte nový projekt a přidejte rozšíření iot-environment-kit.
- Funkce programu je jednoduchá. Na displeji 5x5 se zobrazuje údaj v μg/m3 o znečištění prachovými částicemi.
- Program si můžete prohlédnout nebo také stáhnout v následujícím okně. Tlačítko EDIT vás přepne do editace.
- Na displeji microbit se bude zobrazovat naměřené znečištění vzduchu

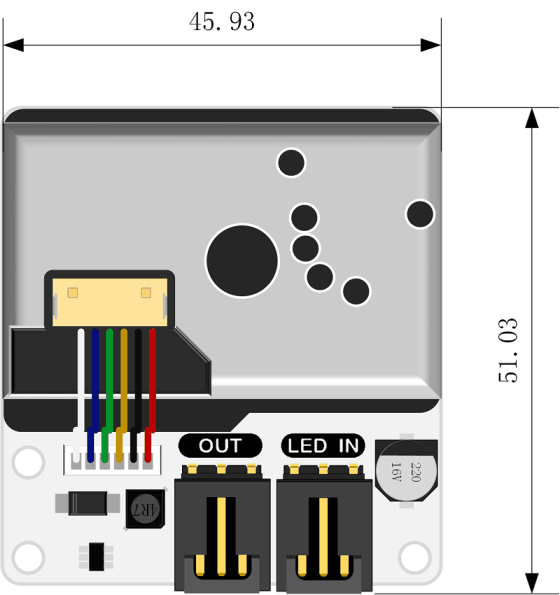

Rozměry snímače prachu
Poznámka: Připojovací kablík délky 25 cm je součástí balení
odkazy pro senzor kvality vzduchu
Související produkty
-
Kód: EF134
-
Kód: EF143
-
Kód: EF509
Podobné produkty
-
Kód: EF502
-
Kód: EF505
-
Kód: EF451
-
Kód: EF449
-
Kód: EF477
| Hmotnost | 0.06 kg |
| Napájecí napětí | 2,5 – 5,5 V |
| Citlivost | 0,5V /（100 μg / m³) |
| Rozsah měření | 500 μg / m³ |
| Požadované rozhraní | Analogový vstup |
| Životnost | 5 let |
| Rozměry | 46 x 51 mm |
