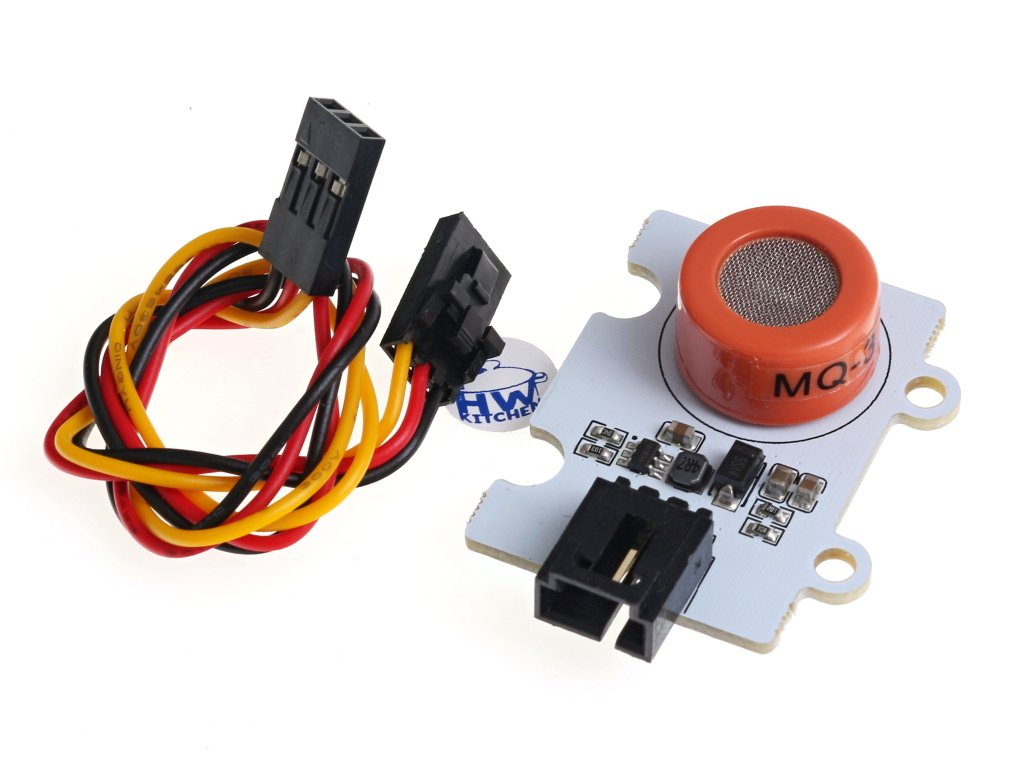

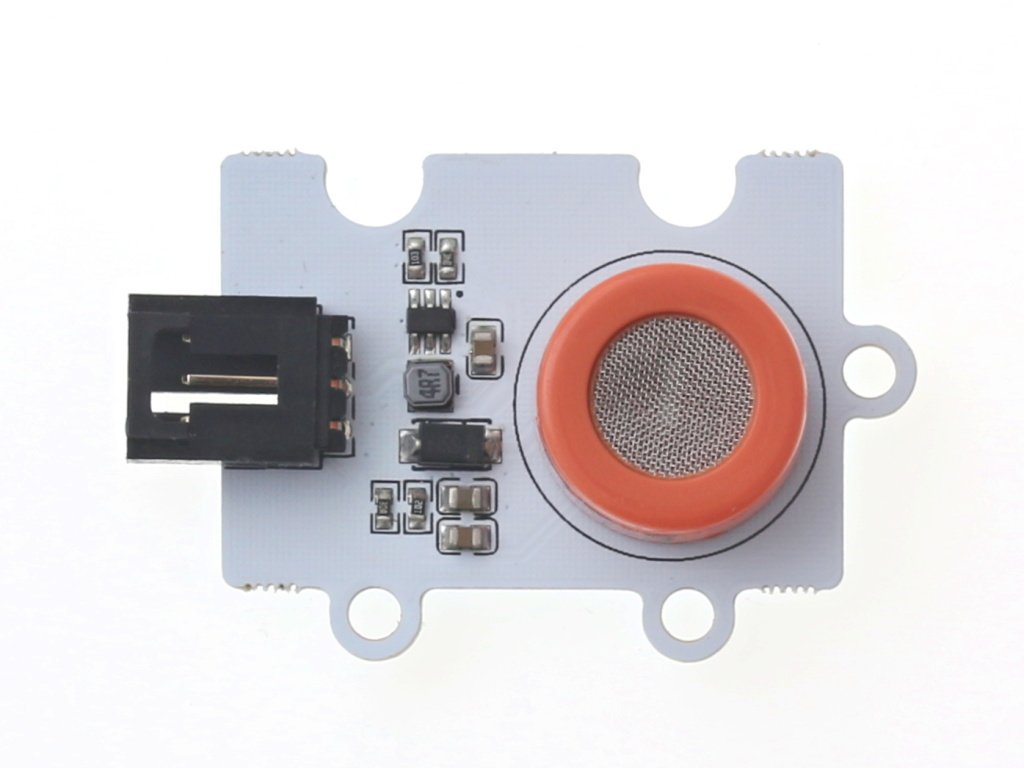

Octopus MQ-3 alkohol tester modul



MQ-3 alkohol tester je jednoduchý modul, se kterým otestujete přítomnost výparů alkoholu ve vzduchu nebo rovnou v dechu. Tester má analogový výstup a tak je použití s microbit hračka. Na rozjetí alkohol testeru stačí jediný programovací blok

Dostupnost Skladem (>10 ks)
Můžeme doručit do
2.4.2025
139 Kč
115 Kč bez DPH

Kód produktu EF119
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Otestujte si, jak jste na tom!

Ideální je pokud do testeru fouknete a naměřená hodnota se samozřejmě nezmění! :) Pro účely testování můžete přiblížit otevřenou láhev s technickým lihem nebo něčím ostřejším a tester bude na výpary reagovat. A nebo...to už nechám raději na vás. :)

Alkohol tester se senzorem MQ-3 dokáže obstojně změřit přítomnost alkoholu a hořlavých plynů ve vzduchu. Citlivost na benzín je nižší, což je spíše výhoda.

Vlastnosti alkohol testeru s MQ-3

  • Analogový výstup
  • Vysoká citlivost na alkohol a nízká na benzín
  • Kompaktní velikost, montážní úchyty pro šroubky M3
  • Rychlá odezva a vysoká stabilita
  • Dlouhá životnost senzoru MQ-3
  • Připojovací kablík délky 25 cm je součástí balení

Zapojení a programování alkohol testeru

Octopus MQ-3 alkohol tester má následující signály:

  • G - GND (zem)
  • V - VCC (3 V)
  • S - signál

Senzor MQ-3 má odběr cca 150mA a tak pro testování použijte rozšiřující desku Wukong nebo IoT:bit. Microbit by takový proud nedokázal zajistit. Signál zapojte na analogový vstup řídící desky. V následujícím příkladu je použita deska IoT:bit, kterou najdete například v sadě pro internet věcí. Modul snímače teploty je připojen na port 1.

Octopus MQ3 alkohol tester modul zapojení

V prostředí MakeCode není potřeba instalovat žádné rozšíření, hodnotu napětí vyčteme pomocí běžného příkazu pro analogový vstup. Následující jednoduchý program zobrazuje na displeji microbit hodnotu úměrnou množství alkoholu v okolním vzduchu.

Před samotným měřením nechte alkohol tester cca 3 minuty zahřát a počkejte, až se zobrazovaná hodnota ustálí. Pokud se změní koncentrace alkoholu ve vzduchu kolem čidla, tak se zobrazovaná hodnota bude zvyšovat.



Rozměry modulu alkohol testeru

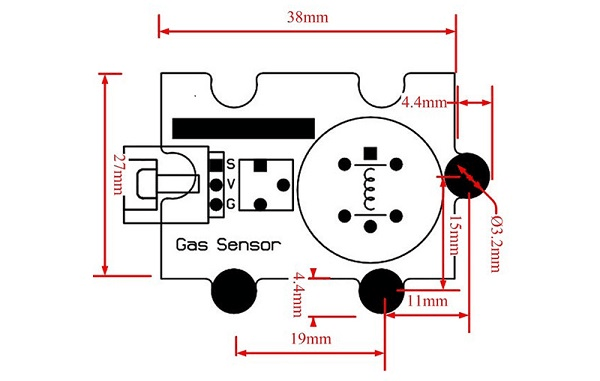

Octopus MQ3 alkohol tester modul rozměry

Poznámka: Připojovací kablík délky 25 cm je součástí balení

Pozor: povrch snímače MQ-3 je při provozu teplý, nejedná se o závadu.

Alkohol tester - odkazy

Podobné produkty


  • PlanetX MQ-3 senzor alkoholu Novinka Kód: EF537
    PlanetX MQ-3 senzor alkoholu
    Skladem (>10 ks)

    PlanetX MQ-3 senzor alkoholu je senzor pro detekci alkoholu ve vzduchu, určený pro projekty s micro:bit. Ideální pro experimenty a výuku principů chemických senzorů v rámci STEM aktivit. Káblík RJ11 je součástí balení.


    359 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus ASR modul pro rozpoznávání hlasu Kód: EF489
    Octopus ASR modul pro rozpoznávání hlasu
    Skladem (>10 ks)

    Octopus ASR modul pro rozpoznávání hlasu dokáže rozpoznávat hlasové povely a umí se také naučit a poznat vaše vlastní příkazy. Ovládejte vašeho microbit robota nebo projekt jednoduše hlasem!


    470 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus posuvný potenciometr Novinka Kód: EF530
    Octopus posuvný potenciometr
    Skladem (5 ks)

    Octopus posuvný potenciometr umožňuje microbitu měřit plynulou změnu odporu. Ideální pro ovládání hlasitosti, jasu, otáček motoru nebo jiných analogových veličin v interaktivních projektech. Součástí balení je i kablík pro snadné připojení.


    136 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Octopus kapacitní čidlo půdní vlhkosti Kód: EF104
    Octopus analogové kapacitní čidlo půdní vlhkosti
    Skladem (>10 ks)

    Pracujete na projektu, kde potřebujete přesně a spolehlivě měřit vlhkost půdy? Octopus kapacitní čidlo půdní vlhkosti využívá princip kapacitního snímání, který dokonale odolává korozi, a tak vám bude sloužit opravdu dlouho.


    109 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus BME280 snímač tlaku Kód: EF115
    Octopus BME280 snímač tlaku, teploty a vlhkosti
    Skladem (>10 ks)

    Je vysoký nebo nízký tlak vzduchu? Octopus modul se senzorem BME280 pro microbit vám na tuto otázku jasně odpoví. Navíc má integrovaný i snímač teploty a vlhkosti, tak může hned fungovat jako jednoduchá meteorologická stanice.


    473 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus čidlo slunečního UV záření (GUVA-S12SD) Kód: EF106
    Octopus čidlo slunečního UV záření (GUVA-S12SD)
    Skladem (>10 ks)

    Zajímá vás, jakému slunečnímu záření jste vystaveni? Octopus čidlo slunečního UV záření vám to přesně zjistí. Snímač se hodí například pro stavbu UV dozimetru, měřiče UV indexu nebo detektor plamene. Čidlo UV záření má rychlou odezvu a je poměrně přesné.


    153 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Octopus fotobuňka Novinka Kód: EF536
    Octopus fotobuňka
    Skladem (6 ks)

    Octopus fotobuňka je světelný senzor, který umožňuje micro:bitu měřit intenzitu okolního osvětlení. Skvěle se hodí pro projekty reagující na změny světla, jako jsou automatická světla nebo interaktivní hry.


    67 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Octopus světelné čidlo Kód: EF110
    Octopus světelné čidlo
    Skladem (>10 ks)

    Octopus světelné čidlo neumí nic jiného, než zjistit úroveň osvětlení okolního prostředí! A kolikrát je to právě přesně to, co chybí a potřebujeme!


    53 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • BBC micro:bit rozšiřující modul na bastlení Kód: EF38
    BBC micro:bit rozšiřující modul na bastlení (Octopus:bit)
    Skladem (>10 ks)

    Líbí se vám micro:bit a máte rádi také pořádné bastlení? Tento rozšiřující modul vám přivede pod nos všechny microbití signály a navíc zajistí změnu napěťových úrovní pro připojení standardních 5V Arduino modulů a snímačů! To je destička Octopusbit!


    359 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.02 kg
Napájecí napětí 3 V DC
Rozměry PCB 42,5 x 31,5 mm
