Octopus modul potenciometr



Octopus modul potenciometr využijete na jednoduché ovládání například jasu LEDky, rychlosti otáčení motorku nebo hlasitosti reproduktoru. Modul obsahuje potenciometr 10 kΩ, který je přímo připojen na piny konektoru. Součástí balení je i kablík pro snadné připojení.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
22.4.2025
67 Kč
55 Kč bez DPH

Kód produktu EF116
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Univerzální kroutítko

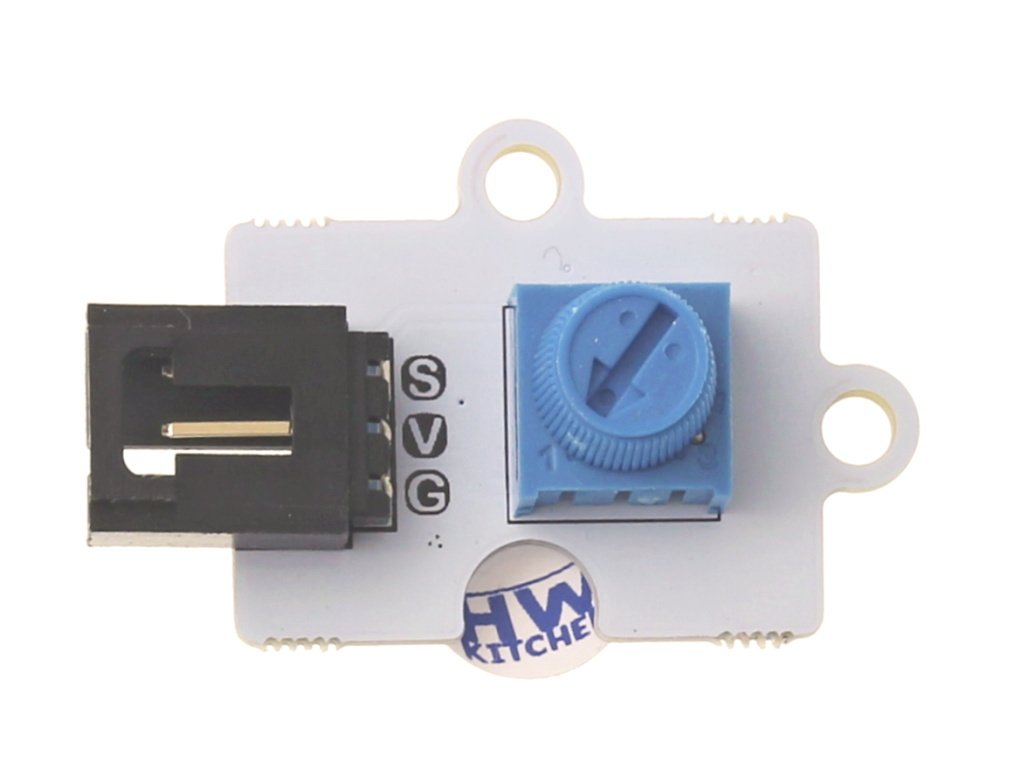

Octopus modul potenciometr obsahuje kromě konektoru jedinou součástku a tou je potenciometr. Vzhledem k tomu, jak je jednoduchý, tak nabízí široké využití. Potenciometr umožňuje plynulé nastavení napětí, které se pak kablíkem přivede do řídící desky a na základě změny můžete ovládat nějakou periferii. Například měnit PWM a regulovat otáčky motoru nebo jas LED, také můžete jednoduše měřit úhel natočení v rozsahu cca 270 °. Modul s potenciometrem můžete použít třeba pro realizaci jednoduchého kreslícího nástroje, kde jedním potenciometrem ovládáte kreslení v ose X a druhým v ose Y. Možností použití je opravdu mnoho.

Vlastnosti modulu s potenciometrem

  • Nastavení odporu jednoduše rukou, nepotřebujete šroubovák
  • Kompaktní velikost, montážní úchyty pro šroubky M3
  • Připojení rovnou na analogový vstup řídící desky
  • Připojovací kablík délky 25 cm je součástí balení

Zapojení modulu

Octopus modul potenciometr a jeho konektor obsahuje následující signály:

  • G - GND (zem)
  • V - VCC (3 V)
  • S - signál

Kablík pak připojte na odpovídající piny některého z rozšiřujících modulů pro microbit. V následujícím příkladu je použita deska basic:bit, kterou naleznete v sadě Basic Kit. Modul potenciometr je připojen na port 1.

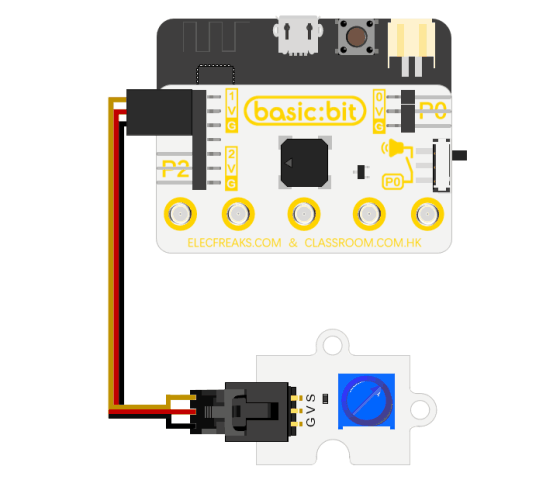

Octopus modul potenciometr zapojení 1

Následující program plynule mění sloupec LED na displeji microbit podle natočení potenciometru.



K realizaci můžete použít i jiný rozšiřující modul. Na následujícím obrázku je zapojení s rozšiřujícím modulem Octopus:bit. Modul potenciometr je zapojen na Port 0.

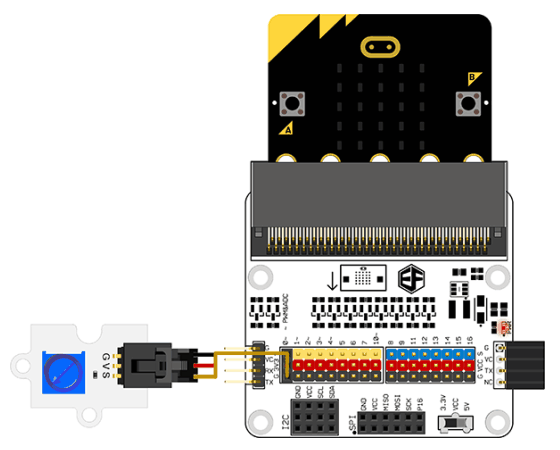

Octopus modul potenciometr zapojení 2

Rozměry modulu s potenciometrem

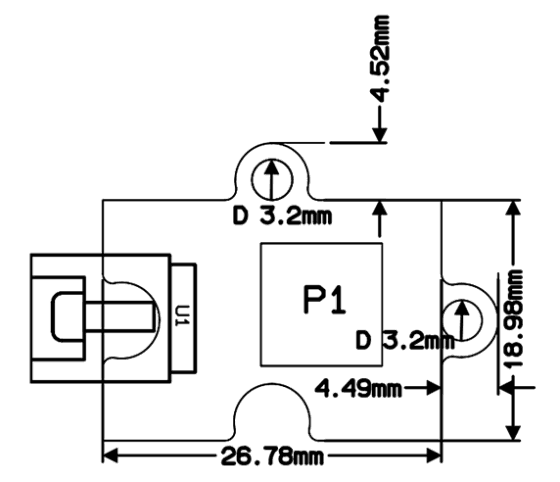

 Octopus modul potenciometr - rozměry

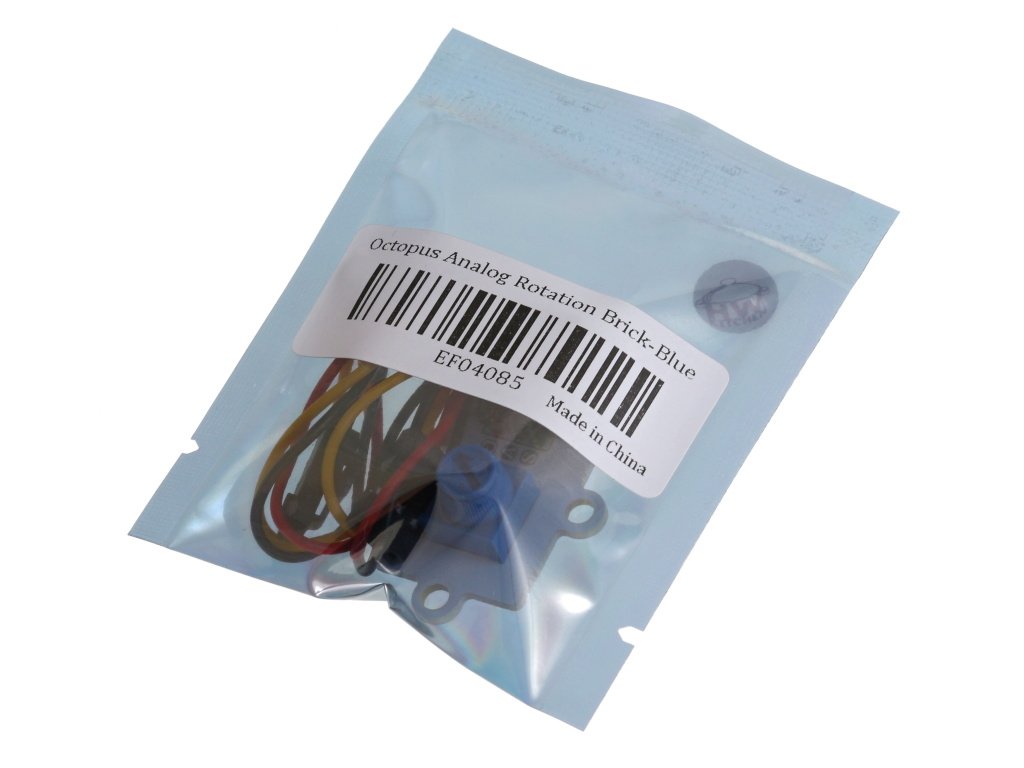

Poznámka: Připojovací kablík délky 25 cm je součástí balení

Odkazy pro Octopus modul

Podobné produkty


  • Potenciometr 10kΩ 0,5W lineární Kód: HW240
    Potenciometr 10kΩ 0,5W lineární
    Skladem (>10 ks)

    Potenciometr je proměnlivý rezistor, který využijete pro různá nastavování v Arduino nebo microbit projektu. Úhel otáčení se převede na odpor, jehož změna způsobí změnu napětí, kterou vyhodnotíme v řídící desce.


    8 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • PlanetX potenciometr Kód: EF460
    PlanetX potenciometr
    Skladem (6 ks)

    PlanetX potenciometr využijete pro pohodlné nastavení jasu LEDky, hlasitosti zvuků nebo rychlosti otáčení motorku. Modul PlanetX obsahuje potenciometr s rozsahem 300°, který je přímo připojen na piny konektoru. Součástí balení je i kablík pro snadné připojení k modulu NEZHA.


    164 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus ASR modul pro rozpoznávání hlasu Kód: EF489
    Octopus ASR modul pro rozpoznávání hlasu
    Skladem (>10 ks)

    Octopus ASR modul pro rozpoznávání hlasu dokáže rozpoznávat hlasové povely a umí se také naučit a poznat vaše vlastní příkazy. Ovládejte vašeho microbit robota nebo projekt jednoduše hlasem!


    470 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Octopus posuvný potenciometr Novinka Kód: EF530
    Octopus posuvný potenciometr
    Skladem (5 ks)

    Octopus posuvný potenciometr umožňuje microbitu měřit plynulou změnu odporu. Ideální pro ovládání hlasitosti, jasu, otáček motoru nebo jiných analogových veličin v interaktivních projektech. Součástí balení je i kablík pro snadné připojení.


    136 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus rotační enkodér Novinka Kód: EF545
    Octopus rotační enkodér
    Skladem (10 ks)

    ​Octopus rotační enkodér je modul pro přesné měření úhlu natočení a směru otáčení, ideální pro projekty s micro:bit ve školách i doma.​ Díky standardnímu 3pinovému konektoru je kompatibilní s produkty řady Octopus a snadno se připojuje k platformám jako micro:bit nebo Arduino. Připojovací káblíky jsou součástí.


    136 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus MP3 Player modul Kód: EF168
    Octopus MP3 Player modul
    Skladem (>10 ks)

    Octopus MP3 Player modul je miniaturní a snadno použitelný mp3 přehrávač pro microbit se zabudovaným reproduktorem. Postavte si třeba Jukebox nebo doplňte zvuky svého robota nebo deskovou hru!


    276 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Octopus teplotní čidlo DS18B20 vodotěsné Kód: EF108
    Octopus teplotní čidlo DS18B20 vodotěsné
    Skladem (>10 ks)

    Přesné a rychlé teplotní čidlo DS18B20 ve vodotěsném provedení vhodné hlavně pro měření teploty kapalin. Čidlo se hodí také do prašného, vlhkého nebo znečištěného prostředí a dokáže odolat povětrnostním vlivům. Přenos informací o teplotě je digitální. Standardní připojení přes GVS port.


    192 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX laserový senzor kvality vzduchu PM2,5 Kód: EF504
    PlanetX laserový senzor kvality vzduchu PM2,5
    Skladem (3 ks)

    PlanetX laserový senzor kvality vzduchu PM2,5 je snímač koncentrace prachových částic do velikosti 2,5 mikrometru včetně. Můžete s ním měřit nebezpečné znečištění vzduchu částicemi prachu a výsledky si posílat například do ThingSpeak. Senzor kvality se dá jednoduše použít s deskou microbit.


    999 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Rozšiřující moduly pro Ring:bit V2 - snímač čáry, vzdálenosti, RGB LED modul Kód: EF90
    Rozšiřující moduly pro Ring:bit V2 - snímač čáry, vzdálenosti, RGB LED modul
    Skladem (>10 ks)

    Se sadou rozšiřujících modulů se váš Ring:bit V2 mezi ostatními roboty neztratí! A dokonce mu budou ještě závidět. Kromě ježdění po čáře a vyhýbání překážkám zvládne vytvářet barevné afekty a ještě si u toho zahraje fotbal!


    520 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.01 kg
Pracovní napětí 2,7–5,5 V DC
Rozsah nastavení odporu 0–100 kΩ
Rozměry PCB 27 x 19 mm
