Popis
Provzdušněte SVÉ PROJEKTY S MICRO:BIT!

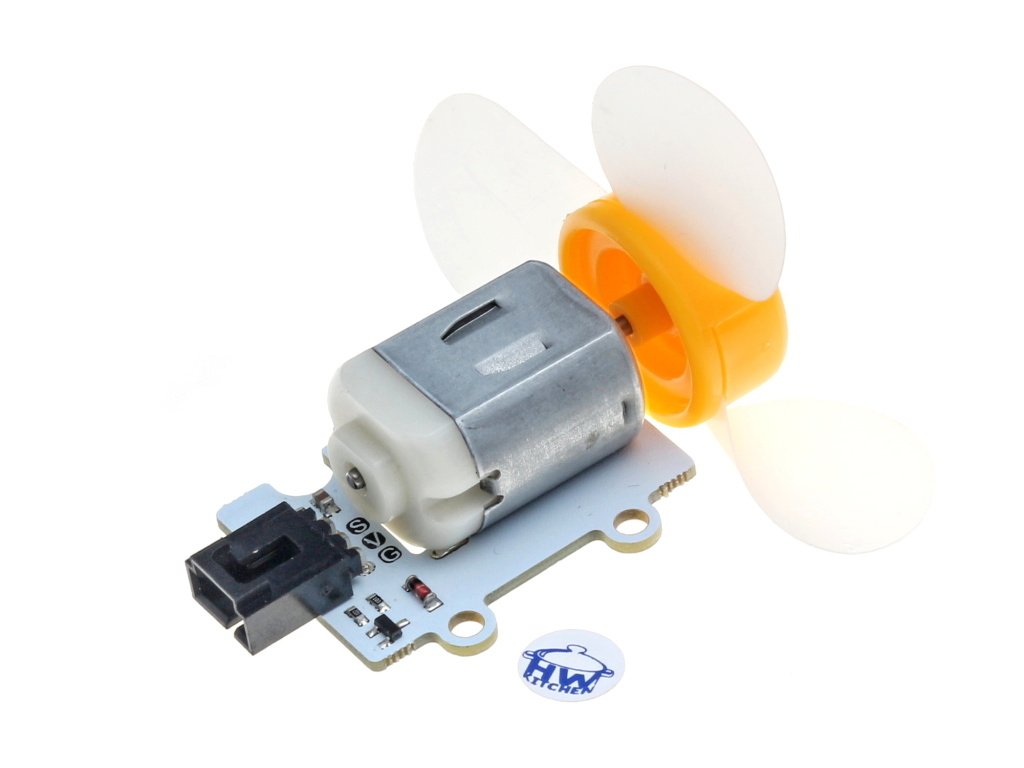

Octopus mini větráček je jednoduchý modul se stejnosměrným DC motorem, který má na hřídel nasazený malý větráček. Modul je vhodný pro interaktivní projekty, kde větráček vytváří proud vzduchu. Ať už vytvoříte automatický bublifuk nebo sušák na ruce, tak si s takovým projektem užijete spoustu zábavy a ještě si osvojíte základy programování microbit v makecode.
Vrtulka větráku je z gumy, tak nehrozí poranění při dotyku rotující vrtule. Motor větráčku je spínaný přes tranzistor a pro ovládání motoru postačí obyčejný logický výstup. Pokud chceme měnit otáčky motoru, pak použijte logický výstup s PWM.
JAK FUNGUJE ŘÍZENÍ DC MOTORU?
Octopus modul využívá tranzistorový spínač, který umožňuje regulovat množství elektrického proudu tekoucí do motoru. Micro:bit posílá signál do modulu, který podle nastavení spíná a řídí otáčky motoru. Tento princip umožňuje jednoduché řízení rychlosti otáčení.
Vlastnosti mini větráčku
- Motor pro napětí 3,3–5 V
- Mini větráček vytvoří proud vzduchu
- Bezpečná gumová vrtule
- Jednoduché ovládání stejnosměrného motoru pomocí micro:bit
- Tranzistorové spínání umožňuje efektivní regulaci otáček pomocí PWM
- Snadné připojení pomocí Octopus rozhraní
- Kompatibilní s MakeCode – programujte snadno pomocí bloků nebo JavaScriptu
- Ideální pro interaktivní a robotické projekty
- Kompaktní velikost, montážní úchyty pro šroubky M3

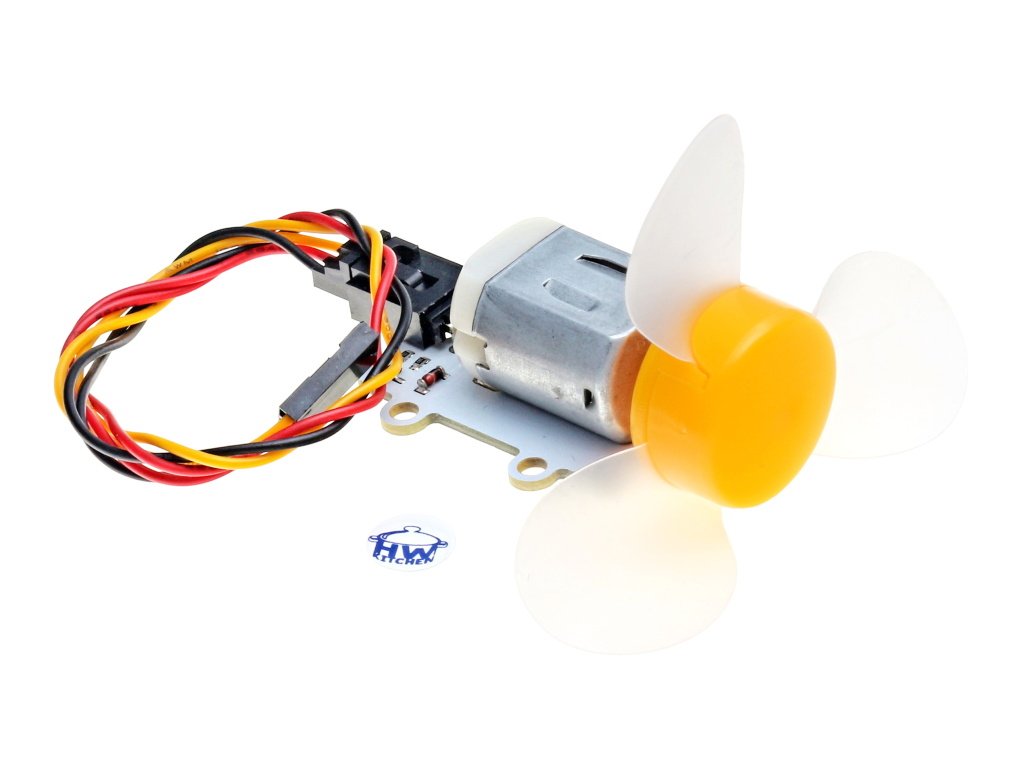

- Připojovací kablík délky 25 cm je součástí balení
Příklad použítí větráčku

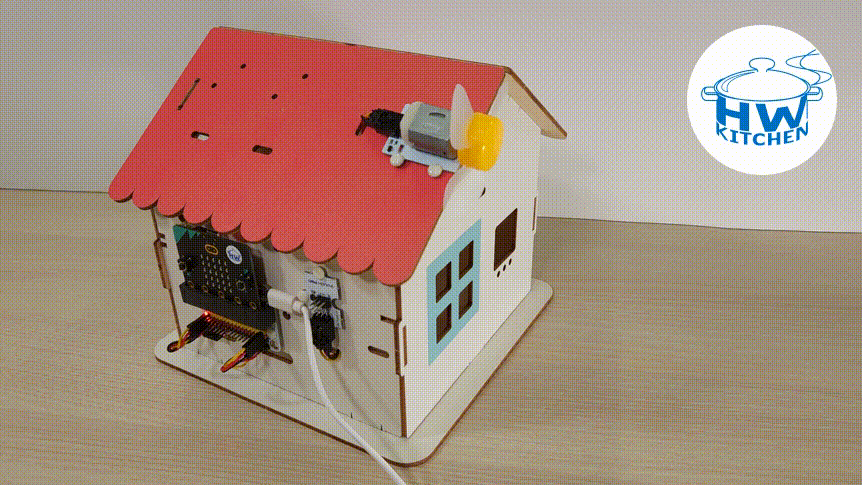

Octopus mini větráček si předvedeme na jednoduchém příkladu ovládání. Dotykovým senzorem ventilátor zapneme a dalším dotykem vypneme. Takto je možné ventilátor ovládat stále dokola. Chování projektu s větráčkem je vidět na pohyblivém obrázku níže.

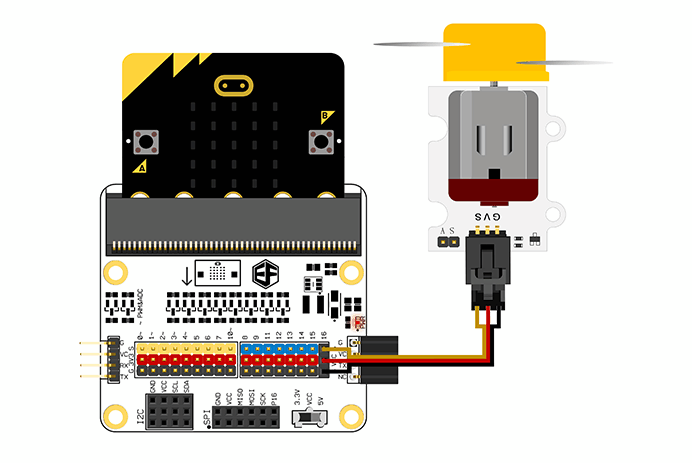

Zapojení mini větráčku
Pro připojení větráčku k microbit využijeme některou z rozšiřujících desek pro microbit. V našem příkladu jsme použili Octopus:bit. Káblík z ventilátoru připojíme na port 16.
Mini větráček v MakeCode
Makecode program může na první pohled působit komplikovaněji, ale to je právě kvůli funkce "stiskem zapni, stiskem vypni". V makecode programu je pomocná proměnná "stav", která se vyhodnocuje spolu se stavem dotykového senzoru. Smyčka dokud-udělej pouze čeká na opětovné "vymáčknutí" spínače, aby se mohlo pokračovat. V programu můžeme jednoduše nastavit i rychlost otáčení větráčku například použitím rozšíření pro PlanetX.

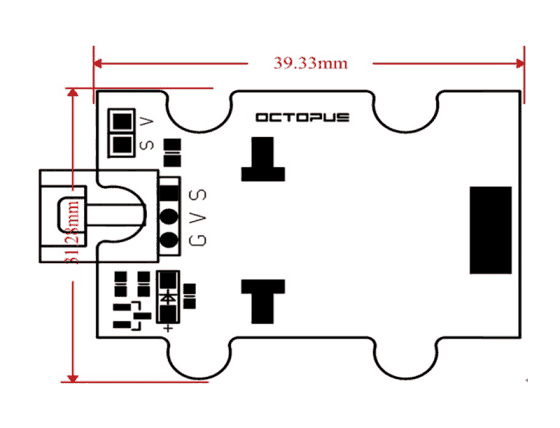

Rozměry modulu mini větráčku
Poznámka: Kablík 20 cm s konektory RJ11 je součástí balení
Octopus mini větráček - odkazy
Související produkty
-
Kód: EF152
-
Kód: EF479
-
Kód: EF534
Podobné produkty
-
Kód: EF166
-
Kód: MAK237
-
Kód: EF131
-
Kód: EF82
-
Kód: HW406
-
Kód: EF132
-
Kód: EF459
| Hmotnost | 0.04 kg |
| Provozní napětí | 3,3–5 V |
| Požadované rozhraní | Digitální výstup nejlépe s PWM |
| Průměr vrtule | 72 mm |
| Rozměry modulu | 39,33 x 31,28 mm |
