Popis
pro začátek vám postačí

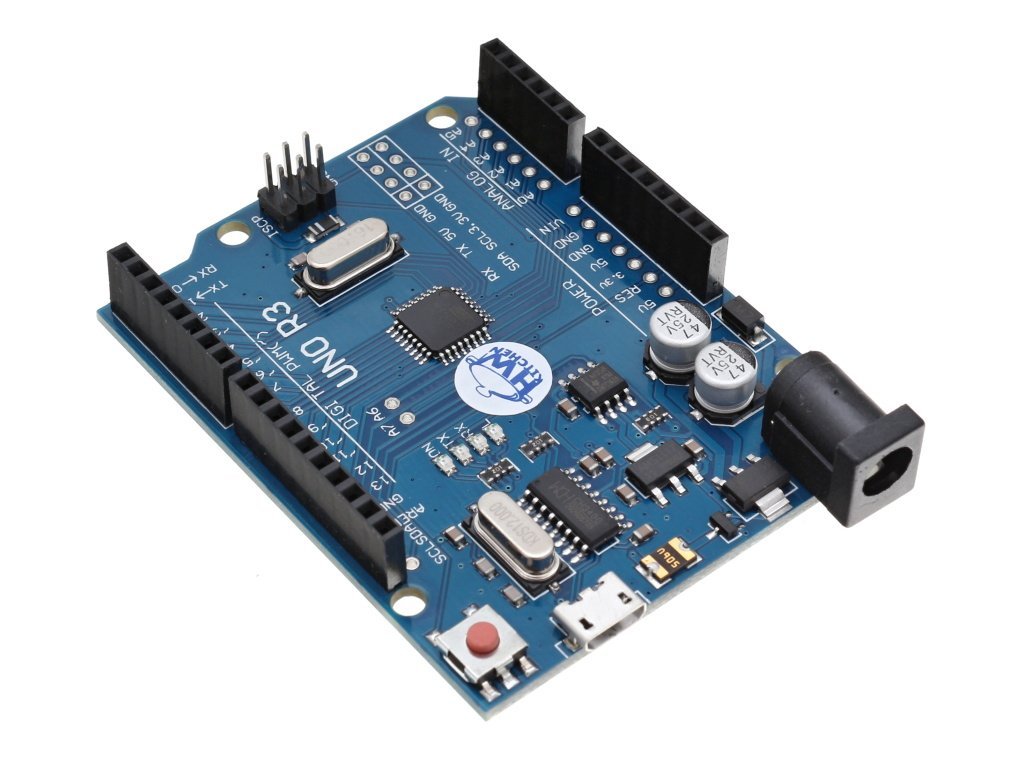

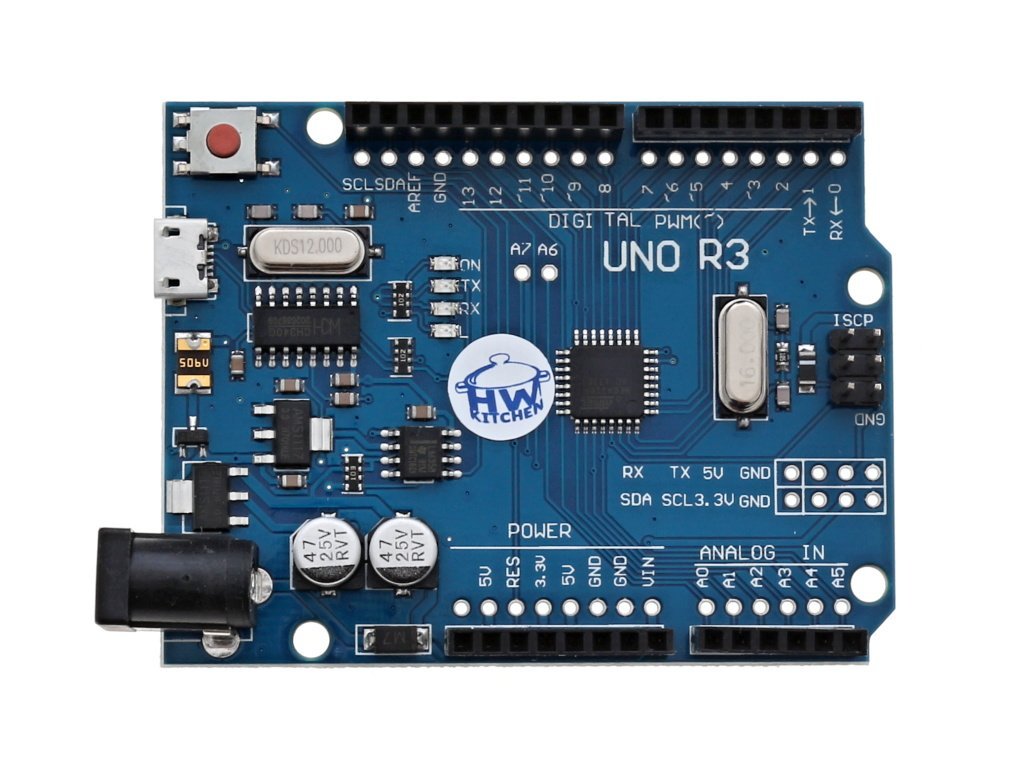

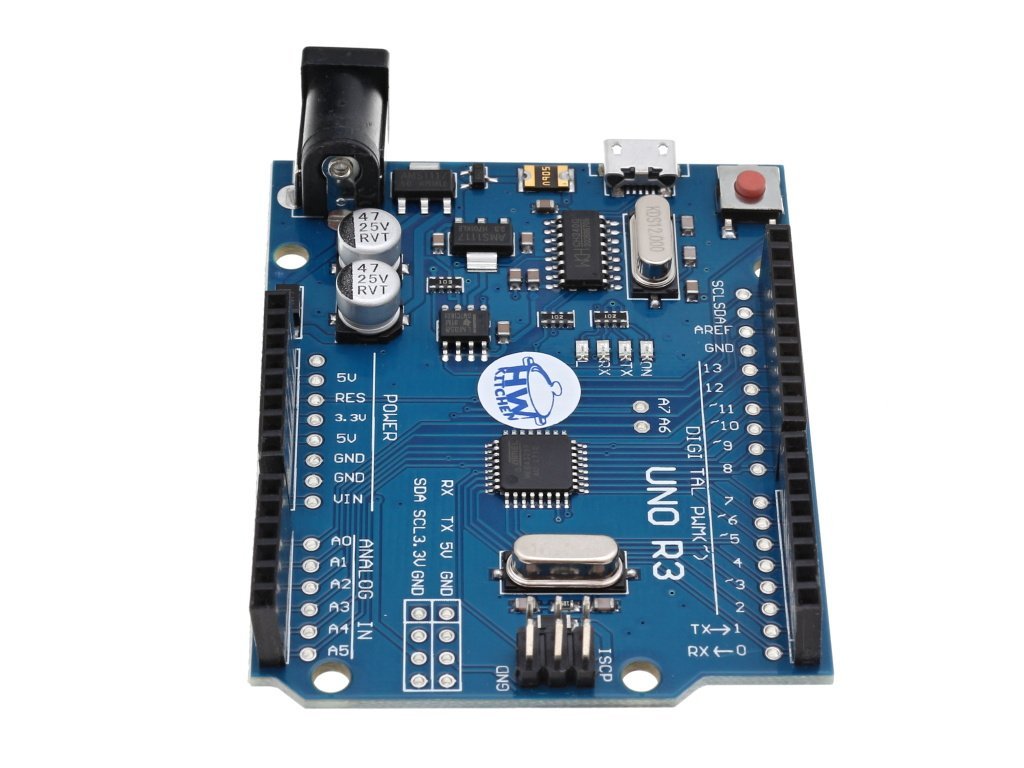

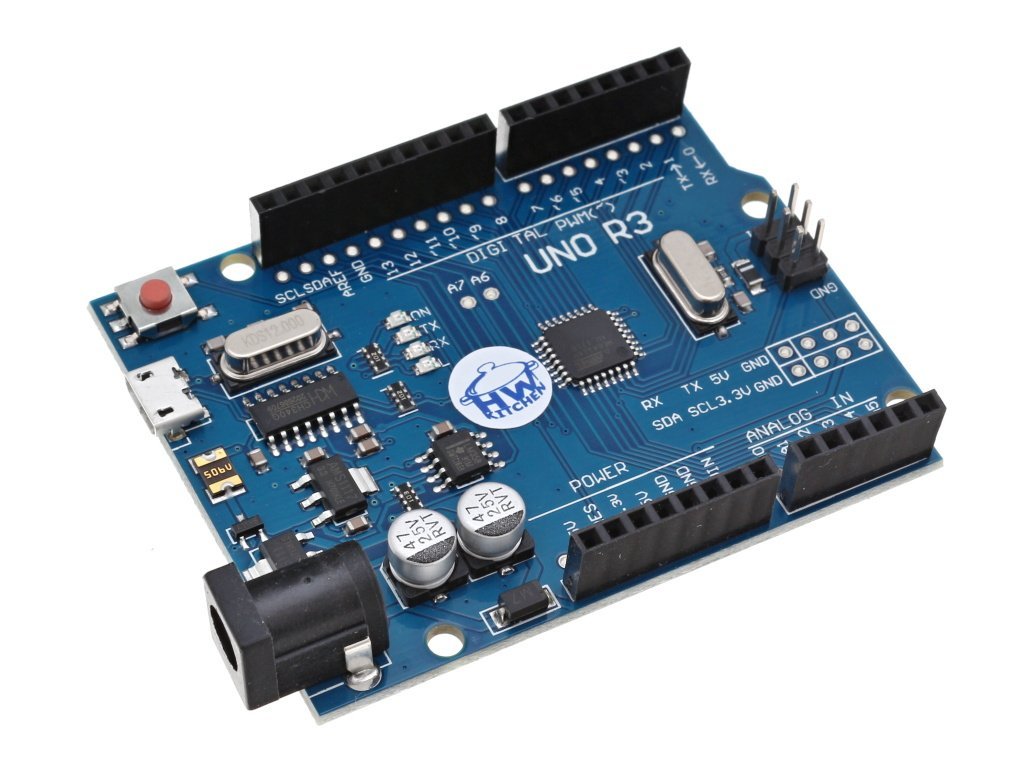

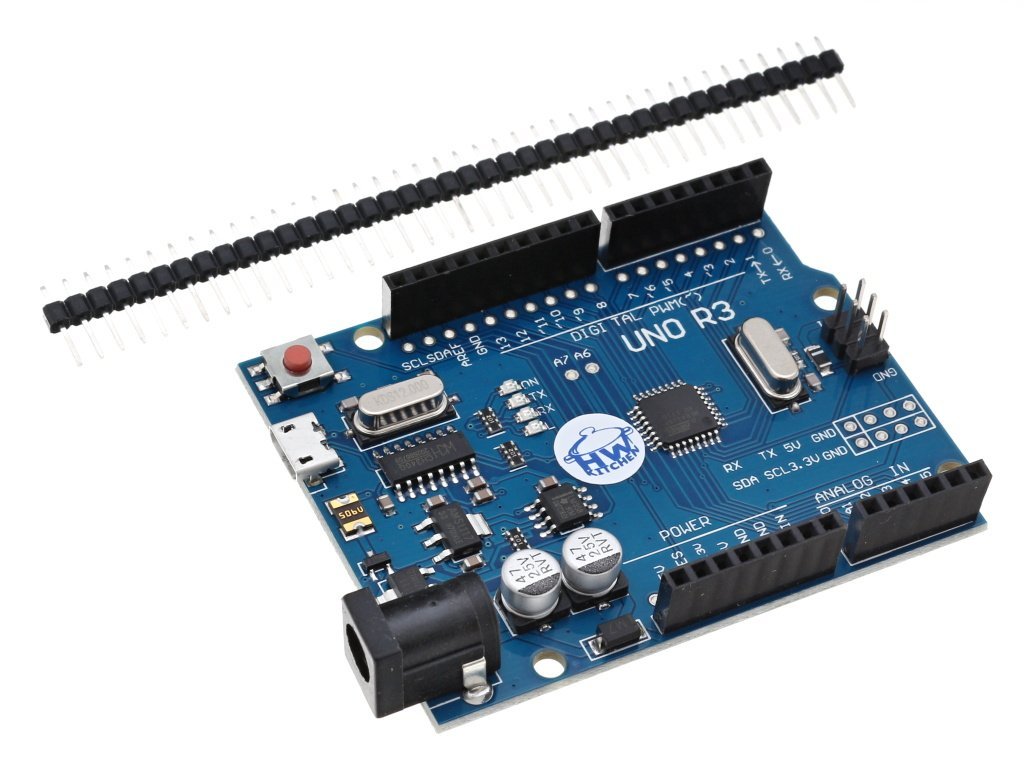

Klon Arduino UNO R3 je deska na bastlení s mikrokontrolérem ATmega328P. Vývojová deska obsahuje 14 digitálních I/O pinů (z toho může být 6 použito jako PWM výstupy), 6 analogových vstupů, 16 MHz krystalový oscilátor, připojení pomocí micro USB, napájecí konektor, ICSP čtečku a resetovací tlačítko.

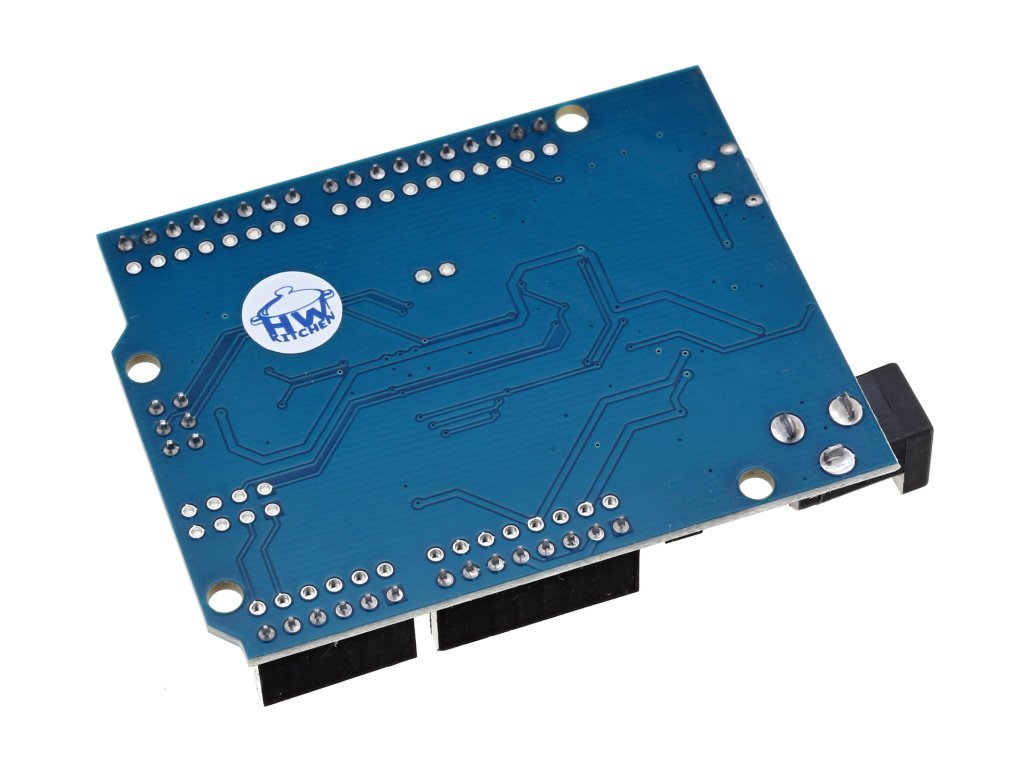

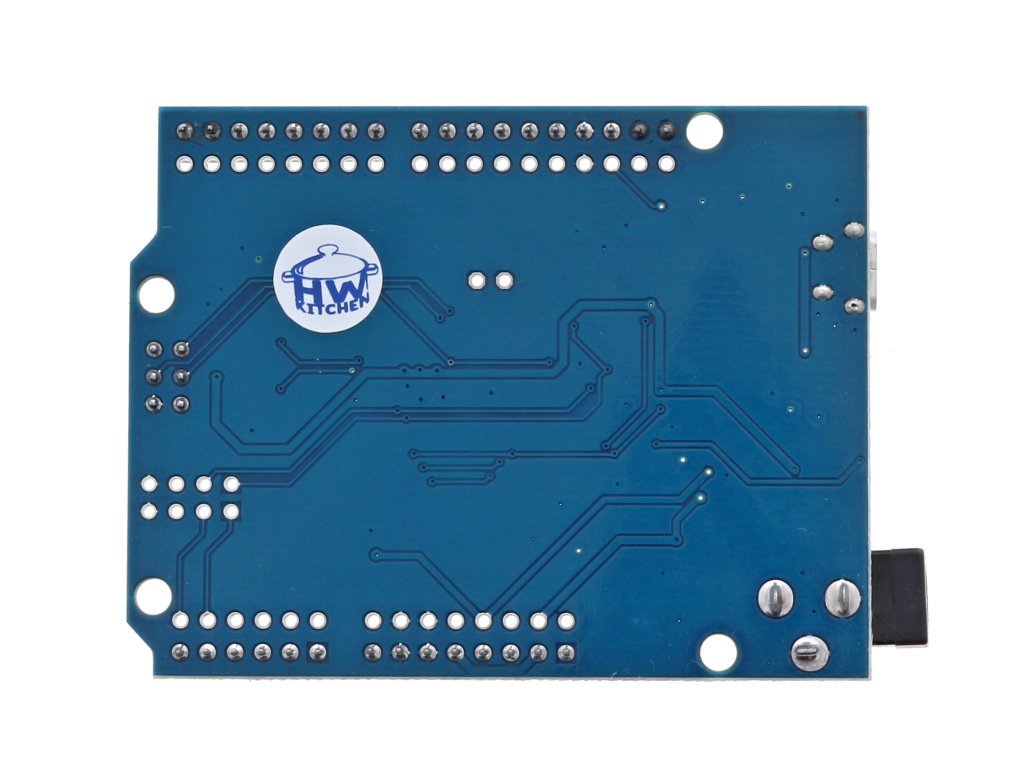

Klon Arduino UNO R3 vychází z originální desky Arduino UNO Rev3. Hlavní výhodou Arduino UNO R3 je konektor Micro USB, který je hodně používaný s mobilními telefony. Pro připojení k počítači postačí tedy kabel, který normálně používáte pro nabíjení mobilu, a můžete začít bastlit. Na desce nalezete vyvedené pájecí otvory pro napájení, UART a I2C, to usnadní připojení rozšiřujících modulů. Všechny signály na propojovacích konektorech Arduino desky mají také vyvedeny pájecí otvory pro připájení vodičů. To je výhodné, pokud chceme desku trvale připojit do Arduino projektu. Použitý mikrokontrolér je v provedení SMD a tak není možné ho snadno vyměnit. Na rozdíl od originální desky Arduino UNO je tento klon osazen USB převodníkem CH340G.

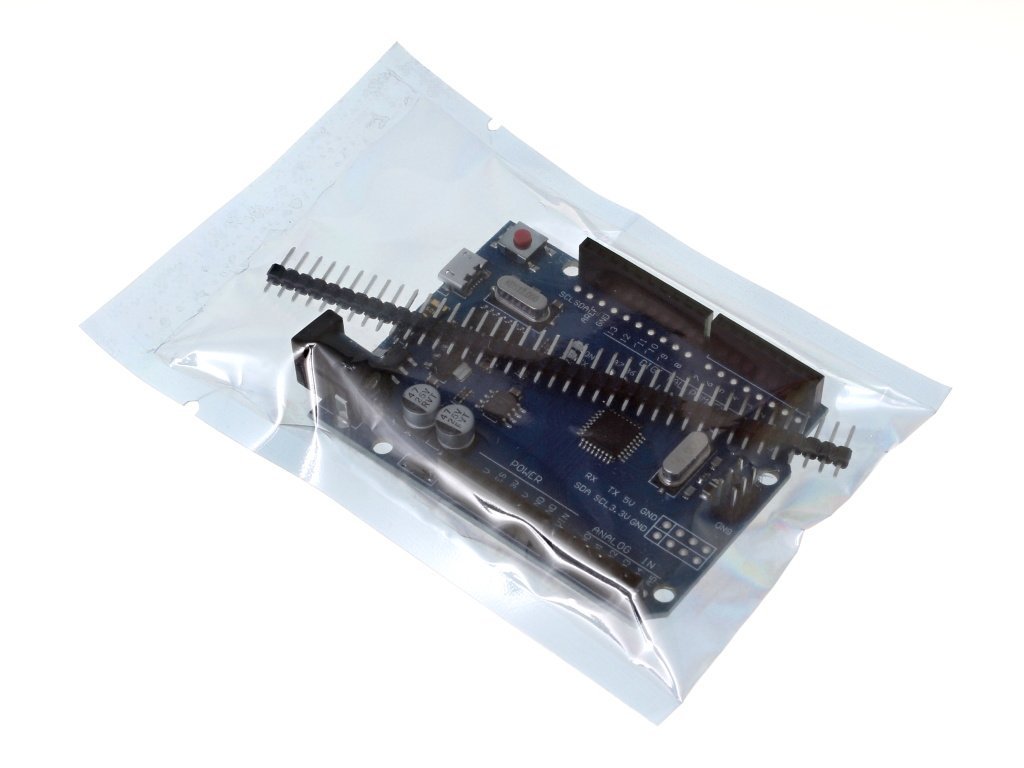

Poznámka: USB kabel délky 50 cm je součástí balení. Arduino klony jsou vhodné pro zkušenější Arduino bastlíře! Před připojením desky k počítači nainstalujte driver pro USB převodník CH340G.
Pozor! Nepřekračujte maximální dovolené vstupní napětí 14 V!
Vlastnosti Arduino klonu UNO R3
- Konektor Micro USB pro připojení k počítači
- Vyvedené signály pro napájení, UART a I2C
- Indikační LED pro RX, TX, ON, L
- Tlačítko RESET
- USB kabel délky 50 cm součástí balení
odkazy pro Arduino uno klon
Související produkty
-
Kód: AD246
-
Kód: AD112
-
Kód: AD20
-
Kód: AD401
-
Kód: HW111
-
Kód: HW387
-
Kód: HW403
-
Kód: HW406
Podobné produkty
-
Kód: AD53
-
Kód: AD828
-
Kód: HW361
-
Kód: HW399
-
Kód: HW411
-
Kód: HW396
-
Kód: MAK313
| Hmotnost | 0.03 kg |
| Arduino | nadpis |
| Mikrokontrolér | ATmega328P (SMD) |
| Architektura | AVR |
| USB převodník | CH340 |
| Provozní napětí | 5 V DC |
| SRAM | 2 kB |
| EEPROM | 1 kB |
| Flash paměť | 32 kB, 0,5 kB použito pro bootloader |
| Taktovací frekvence | 16 MHz |
| Analogové I/O piny | 6 |
| Digitální I/O piny | 20, 6 nabízí PWM výstup |
| Stejnosměrný proud na pin | 40 mA |
| VŠEOBECNÉ | nadpis |
| Vstupní napětí (doporučené) | 7 ÷ 12 V DC |
| Vstupní napětí (limitní) | 6,5 ÷ 14 V DC |
| Rozměry (?) | 21 x 15 x 1,5 mm |
Ovladač pro CH340G - Win 7 (280.6 kB)
Ovladač pro CH340G - Win 8, 10 (141 kB)
Ovladač pro CH340G - macOS 10.12 Sierra (173.9 kB)
Ovladač pro CH340G - Linux (8.2 kB)
ATmega328 datasheet (31.3 MB)
