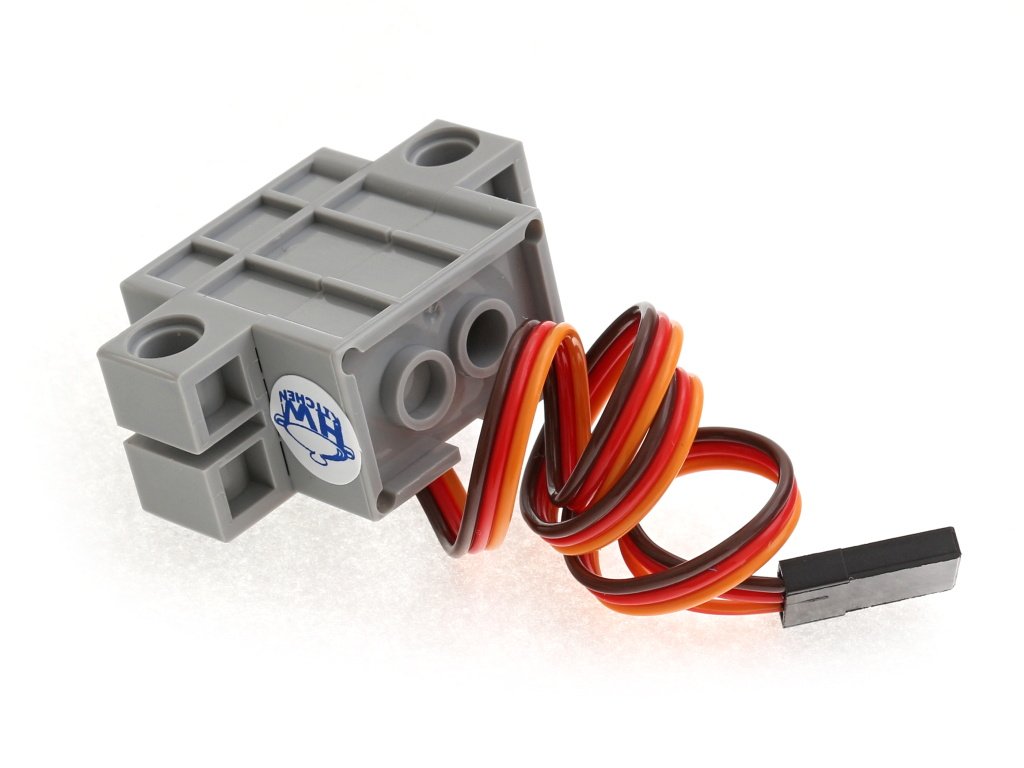

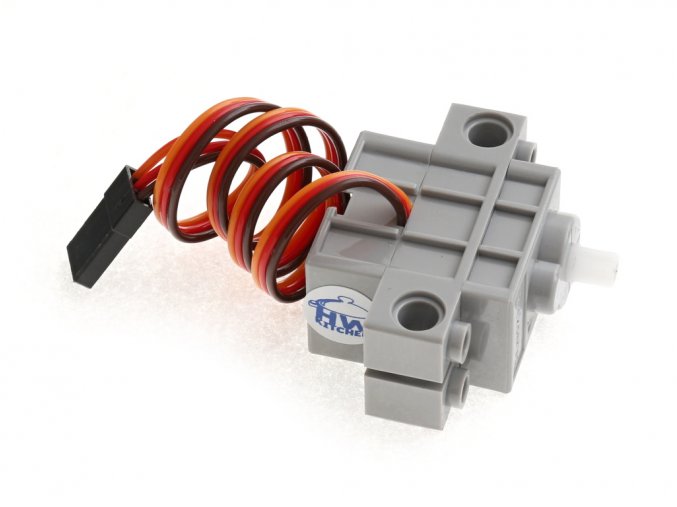

Geekservo 9g 270° kompatibilní s LEGO®

2 hodnocení

Geekservo rozhýbe vašeho LEGO® robota nebo stavebnici! Je to malé servo, které je kompatibilní s Legem a využijete ho i v menších LEGO® modelech například pro ovládání mechanismu natáčení kol. Servo má zabudovanou ochranu proti přeskočení zubů, tak něco vydrží!

Dostupnost	Skladem (>10 ks)
Můžeme doručit do	24.12.2024
192 Kč 159 Kč bez DPH

Parametry

Kód produktu	EF84
Značka	ElecFreaks
Webová stránka značky	elecfreaks.com
Kategorie	Kompatibilní s LEGO®
Záruka	2 roky

Tisk Dotaz Hlídat cenu

Popis
Parametry
Značka
Diskuze
Hodnocení (2)

Popis

Rozhýbejte projekt postavený z kostek LEGO®!

Kdo by neznal populární stavebnici LEGO® a někdy z ní nestavěl? S touto stavebnicí si člověk krásně pohraje, ale zároveň rozvíjí svou tvořivost! Těžko někdo odolá nezkusit si vytvořit ze stavebnice vlastní projekt, robota nebo auto. A co teprve, když se podaří LEGO® výtvor rozhýbat, to je pak zábava!

Geekservo je malé servo v krytu, který pasuje do stavebnice LEGO®. Stačí napojit hřídel motoru a připevnit ho k dalším kostkám LEGO® stavebnice. Pak můžete začít roztáčet ozubené kolo nebo jinou součást LEGO®. Servo kompatibilní s LEGO® je vyrobeno ze stejného materiálu, jako ostatní kostky, tak je použití jednoduché, bezpečné a vhodné pro děti. Servo se vyznačuje velkou přesností zpracování a použitím kvalitních konstrukčních materiálů.

Servo můžete řídit signálem PWM například přímo z desky microbit a použít ho jako malý aktuátor ve vašem modelu. Servo najde využití všude tam, kde je potřeba přesně natáčet například ozubené kolo nebo jiný mechanismus.

K dostání jsou v principu dva druhy serv. Serva s možností nastavení úhlu natočení a serva kontinuální, kde je možné nastavit rychlost a směr rotace. Základní porovnání je v následující tabulce. V tabulce jsou zmíněny také možnosti napájení nízkým napětím a kompatibilita s LEGO®. Porovnání servo motorů

Použití Serva s LEGO®

Možností uchycení LEGO® serva je spousta a záleží jen na vaší fantazii a zkušenostech s LEGO® tvoření. Výstupní hřídel je standardní LEGO® kříž a tělo serva uchytíte pomocí LEGO® pinů nebo kostek.

Převodovka serva je navíc vybavena ochranným mechanismem, který při přetížení serva chrání převodovku před "přeskočením" zubů. Tato vlastnost ochrání převodovku serva před zničením v případech, kdy dojde k zablokování nebo přetížení motoru. Při tvoření a hraní se servem tak nemusíte mít strach, že se LEGO® servo při prvním nesprávném použití pokazí.

Geekservo motor kompatibilní s LEGO použití

Připojení serva

LEGO® servo je vybaveno připojovacím kabelem se třemi vodiči. Na konci kabelu je osazen konektor se standardní roztečí 2,54 mm. Pro ovládání serva postačí řídící deska s PWM výstupem ideálně s konektorem standardu GVS.

Hnědý vodič - pro připojení na 0 V
Červený vodič - pro připojení na napájecí napětí serva 3,3 ÷ 6 V
Oranžový vodič - pro připojení k PWM výstupu z řídící desky

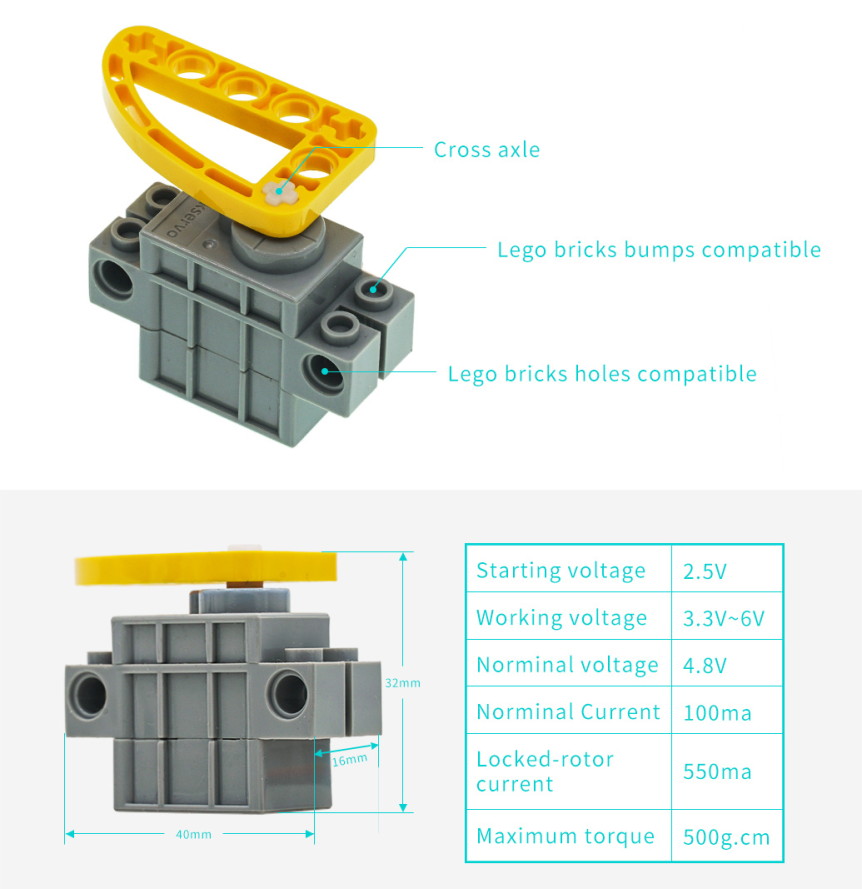

Rozměry a parametry serva

Geekservo 9g 270° kompatibilní s LEGO parametry rozměry

Geekservo motor kompatibilní s LEGO rozměry

Poznámka: LEGO® je obchodní značka skupiny společností LEGO Group, která nesponzoruje, neautorizuje ani nepodporuje tento web.

Podobné produkty

Kód: EF83

Geekservo 9g 360° kontinuální kompatibilní s LEGO®

Skladem (>10 ks)

Geekservo rozhýbe vašeho LEGO® robota nebo stavebnici! Je to malé kontinuální servo, které je kompatibilní s LEGO® a využijete ho i v menších modelech například pro pohon kol 4 x 4. Servo má zabudovanou ochranou proti přeskočení zubů, tak něco vydrží!

178 Kč

Značka: ElecFreaks Záruka: 2 roky
Kód: EF82

Geekservo motor kompatibilní s LEGO®

Skladem (>10 ks)

Geekservo motor rozhýbe vašeho LEGO® robota nebo stavebnici! Je to malý motorek s převodovkou, který pasuje do vašeho Lega a vejde se i do menších LEGO® modelů, kde ho využijete například pro pohon kol. Nechybí zabudovaná ochrana proti přeskočení zubů, tak motor něco vydrží!

136 Kč

Značka: ElecFreaks Záruka: 2 roky
Kód: HW403

9g mikro servo motor SG90 - 180°

Skladem (>10 ks)

Miniaturní servo vhodné do modelářských projektů. Použití pro letadlo, auto, vrtulník, loď, robo pavouka a v dalších DIY nebo Arduino projektech.

59 Kč

Značka: HWKITCHEN Záruka: 2 roky

Kód: HW404

Mini servo motor SG-5010 - 180°

Skladem (>10 ks)

Silné servo s dvojitým kuličkovým ložiskem pro váš Arduino projekt, model letadla, auta nebo lodě.

129 Kč

Značka: HWKITCHEN Záruka: 2 roky
Kód: MAK210

9g Micro Servo Pack

Skladem (>10 ks)

Potřebujete, aby se věci ve vašem projektu začaly hýbat? Pak vám pomůže tohle miniaturní servo s příslušenstvím.

167 Kč

Značka: Makeblock Education Záruka: 2 roky
Kód: EF86

EF92A micro:servo 180° pro Micro:bit

Skladem (>10 ks)

EF92A micro:servo šlape již při napětí 3 V. To znamená že se tohle analogové skvěle hodí pro použití v projektech s deskou micro:bit. Servo se může otáčet o 180°.

125 Kč

Značka: ElecFreaks Záruka: 2 roky

Kód: MAK294

9g Micro Servo Pack (kovové převody)

Skladem (>10 ks)

Miniaturní servo 9g s příslušenstvím navíc s kovovými převody pro ještě větší výdrž vašeho robota v těžkých podmínkách.

306 Kč

Značka: Makeblock Education Záruka: 2 roky
Kód: EF131

Geekservo motor 2kg kompatibilní s LEGO®

Skladem (>10 ks)

Geekservo motor 2kg dokáže rozpohybovat i masivnější LEGO® projekt! Je to kompaktní motor s převodovkou, který pasuje do vašeho Lega a je vhodný do menších i větších LEGO® modelů. Geekservo motor 2kg má výstup pro hřídel z obou stran. Nechybí zabudovaná ochrana proti přeskočení zubů, tak motor něco vydrží!

209 Kč

Značka: ElecFreaks Záruka: 2 roky
Novinka Kód: EF524

PlanetX Smart motor s enkodérem kompatibilní s LEGO®

Skladem (>10 ks)

PlanetX Smart motor s enkodérem je chytrý motor, který kombinuje funkce motoru a serva s velmi přesným polohování. Smart motor je ideální pro nejrůznější robotické projekty s microbitem. Propojovací kablík je součástí balení. Chytrý motor je kompatibilní s LEGO®.

417 Kč

Značka: ElecFreaks Záruka: 2 roky

Hmotnost	0.03 kg
Startovací napětí (?)	2,5 V
Pracovní napětí	3,3 ÷ 6 V
Nominální napětí	4,8 V
Nominální proud (?)	100 mA
Proud při maximálním využitelném zatížení (?)	450 mA
Proud při zablokované hřídeli (?)	550 mA
Maximální moment	500 gf.cm
Úhlová rychlost	60 ° / 0,12 s
Délka kabelu (včetně konektoru)	250 mm
Rozměry (?)	40 x 16 x 34,4 mm

Buďte první, kdo napíše příspěvek k této položce.

Přidat komentář

5,0 2 hodnocení

Přidat hodnocení

Pavel | 20.2.2020

Konektor umoznuje bezproblemove pripojeni na vystup pro servo standardniho RC receiveru. Vse funguje tak jak ma, pouze uhel natoceni se mi zda (subjektivni pocit, exatne jsem nemeril) mensi nez 270 stupnu a to i pro maximalni nastaveni vychylky serva na vysilaci. Nicmene uhel natoceni je pro mnou pouzity LEGO model dostatecna takze vse je OK. Podle mnou zjistenych informaci je GEEKSERVO jednou z mala moznosti jak ovladat LEGO model pomoci "ne" LEGO RC. Originalni RC LEGO ma IR prenos coz by nevadilo, ale LEGO servo vyzaduje 9V napajeni. Standardni RC receivery maji vetsinou pro napajeni serv integrovany BEC (linearni stabilizator, nebo spinany snizovaci menic) s vystupnim napetim 5V coz je pro originalni LEGO servo malo. Prakticky jsem to vsak nezkousel protoze bych v pripade neuspechu prisel o cca 600kc ktere original LEGO servo stoji.

Peter | 6.10.2019

Trochu hlučnejšie, ale šikovné, dá sa pripojiť priamo do LEGA. #include //servo.write(0), znamená to plný chod motoru vpřed. //servo.write(90), zajistí zastavení motoru //servo.write(180), se bude motor otáčet plným chodem vzad //Mimo těchto konkrétních čísel lze využít celý rozsah hodnot 0-180, které zajišťují kontrolu nad rychlostí otáčení motoru. //Brown – GND //Orange – VCC //Yellow – Information // Declare the Servo pin int servoPin = 9; int pos = 0; // variable to store the servo position // Create a servo object Servo Servo1; void setup() { // We need to attach the servo to the used pin number Servo1.attach(servoPin); Serial.begin(9600); Servo1.write(90); //STOP delay(2000); } void loop(){ Serial.println("0"); Servo1.write(0); //PLNA RYCHLOST // tell servo to go to position in variable 'pos' delay(2000); // waits 15ms for the servo to reach the position Serial.println("90"); Servo1.write(90); //STOP // tell servo to go to position in variable 'pos' delay(2000); Serial.println("180"); Servo1.write(180); //DOZADU // tell servo to go to position in variable 'pos' delay(2000); Serial.println("90"); Servo1.write(90); //STOP // tell servo to go to position in variable 'pos' delay(2000); }

Oldřich Horáček (Administrátor) 7.10.2019

Díky Peter, takové hodnocení rovnou i s návodem potěší! jen opravím, že návod má být pro kontinuální servo LEGO. Každopádně na další objednávku vám dám slevu 10% za snahu. Přihlaste se! Oldřich :)
