Popis
pokrytí a bezpečnost řešit nemusíte

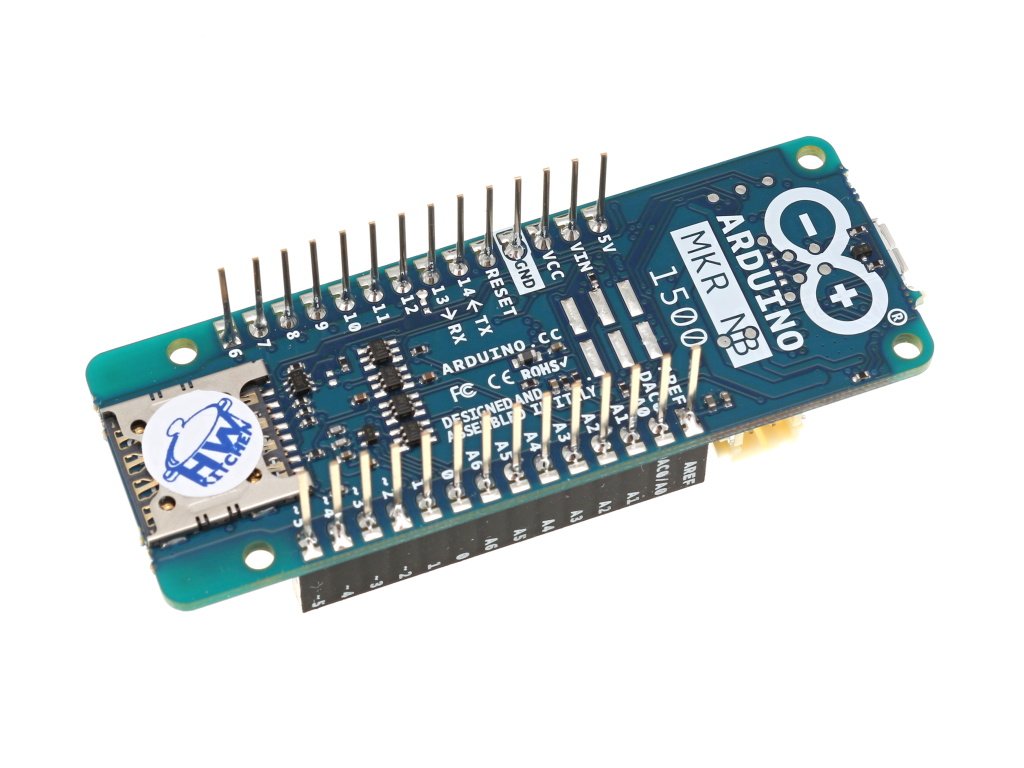

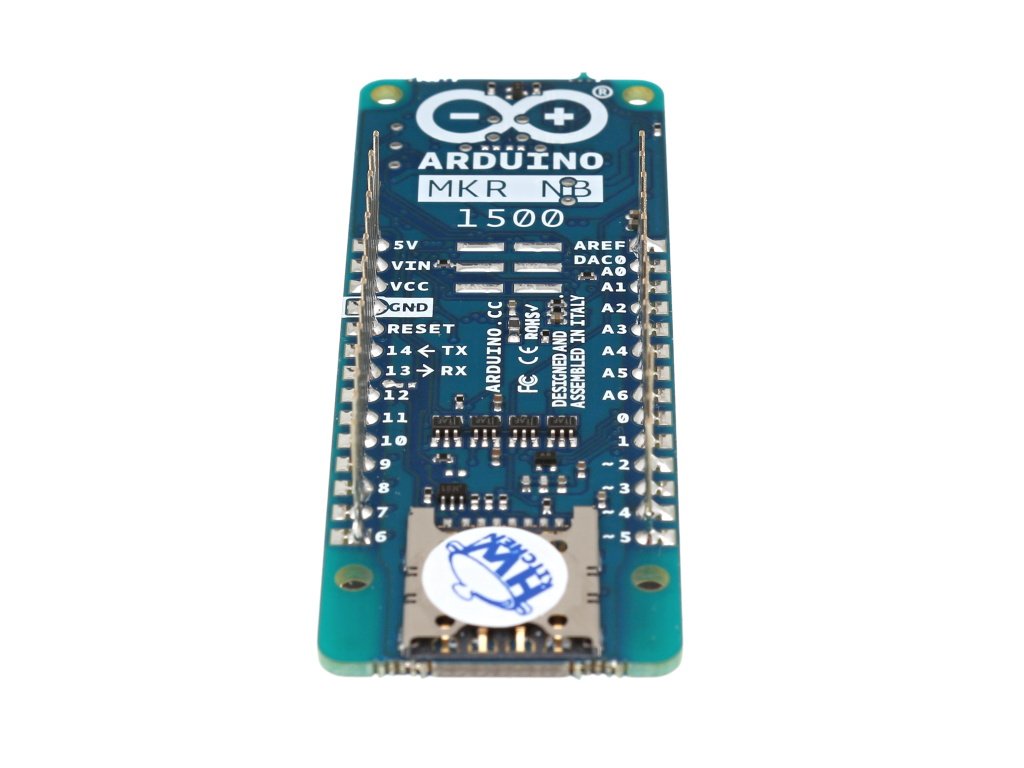

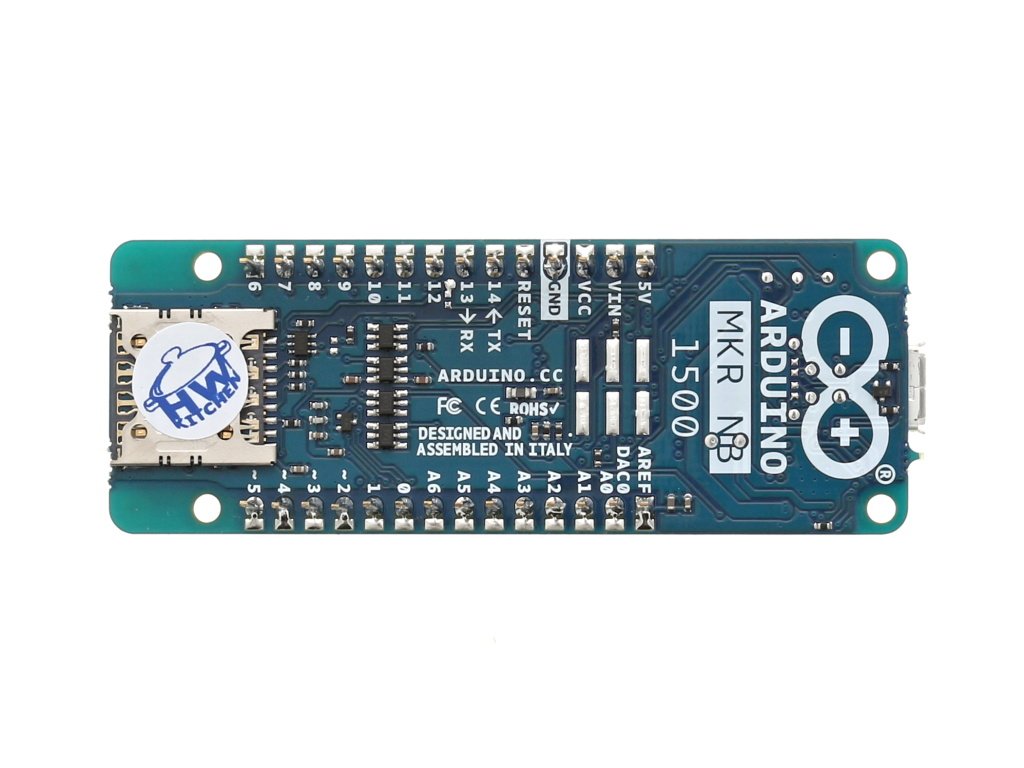

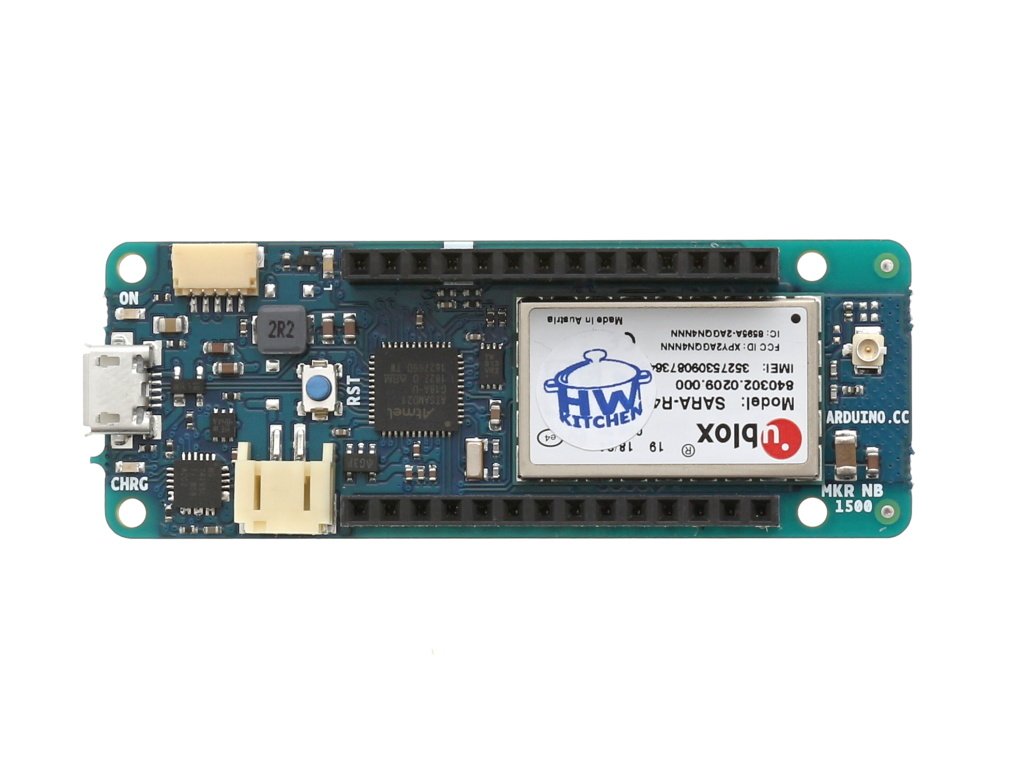

Arduino modul MKR NB 1500 využívá nejnovější low-power NB-IoT (energeticky nenáročný úzkopásmový IoT) standard, který funguje na celulárních LTE sítích a nabízí 100% pokrytí signálem (území ČR). Modul NB 1500 vyniká nízkou spotřebou a nekompromisním zabezpečením datové komunikace. V kombinaci s jednoduchým používáním platformy Arduino se MKR NB 1500 stává vynikající volbou pro aplikace v odlehlých oblastech, jako jsou například monitorování kvality ovzduší, dálkové odečty spotřeby (elektřiny, plynu, vody), zabezpečovací systémy, dohled automatizace v průmyslu, chytrá domácnost nebo vzdálené ovládání a monitorování různých přístrojů. Arduino MKR NB 1500 je navržen pro globální využití a podporuje přenosy přes LTE CAT M1. Podívejte se na mapu pokrytí NB-IoT signálem Vodafone v ČR.
NB-IoT pro Internet věcí
Technologie komunikace přes NBIoT využívá stávající celulární síť LTE a poskytuje výrazně rychlejší komunikaci než alternativní sítě IoT, jako je LoRa a Sigfox. K tomu všemu má ještě velmi nízkou spotřebu energie. Ve srovnání s typickou GSM nebo 3G celulární konektivitou je čas pro „probuzení“ desky mnohem kratší a rychlost připojení mnohem vyšší, což umožňuje výrazné úspory energie.
A říkáte si proč kromě nízké spotřeby energie využívat tuto novinku? Technologie NB-IoT v licencovaném pásmu nabízí díky své mobilní komunikační sítě lepší adaptaci na změny (tzv. škálovatelnost), kvalitu služeb a nejnovější bezpečnostní funkce. Přenosová rychlost NB-IoT je méně než 62,5 kb/s pro download a méně než 27,2 kb/s pro upload. Pro Internet věcí jsou takové rychlosti více než dostatečné. Na desce NB1500 najdeme také komunikační rozhraní I2S, I2C, UART a SPI. Arduino deska má pracovní napětí 3,3 V. Nabízí 22 digitální IO pinů (z toho 12 PWM výstupních pinů), 7 analogových vstupů a jeden analogový výstup.
"NB-IoT a CAT M1 se postupně stávají realitou v mnoha zemích světa. S MKR NB 1500 jsme chtěli vytvořit všestrannou a jednoduchou technologii, která by usnadnila přístup k novým sítím a umožnila tvůrcům využít této velké příležitosti co nejdříve." Fabio Violante, CEO společnosti Arduino.
MKR NB 1500 klíčové vlastnosti
- Ultra kompaktní LTE / EGPRS/ NB-IoT modul
- Integrovaný kryptovací čip ATECC508A
- Nízká spotřeba elektrické energie
- GSM micro UFL konektor pro anténu, microSIM slot pro SIM kartu
- JST konektor pro LiPol akumulátor (min 700 mAh)
- Vestavěná nabíječka pro Lipol - nabíjecí proud 350 mA
- Možnost globálního využití díky podpory nejnovějších úzkopásmových komunikačních standardů
- Kompatibilita s Arduino UNO, MEGA a deskami typu MKR
- Podporuje oblíbená a typická rozhraní I2S, I2C, UART a SPI
- LED indikace provozu, nabíjení a napájení (funguje pouze při napájení z USB nebo pinu Vin, při připojení baterie přes konektor JST LED nesvítí za účelem co největší úspory energie)
Vhodná anténa je například Dipol GSM samolepicí anténa.
Poznámka: GSM modul může mít při komunikaci v síti větší špičkový odběr (hlavně v případě nepřizpůsobené antény a slabého USB) a tak napájení z USB nemusí zvládnout špičky pokrýt. Pro bezproblémový provoz doporučujeme proto zapojit do modulu NB1500 také LiPol akumulátor a vhodnou anténu.
NB 1500 ODKAZY
Související produkty
-
Kód: AD246
-
Kód: SE25
-
Kód: HW388
-
Kód: AD827
-
Kód: HW414
-
Kód: AD830
Podobné produkty
-
Kód: AD836
-
Kód: AD837
-
Kód: AD832
-
Kód: AD53
-
Kód: AD57
-
Kód: AD59
-
Kód: AD58
-
Kód: AD828
-
Kód: AD844
| Hmotnost | 0.05 kg |
| Arduino | nadpis |
| Mikrokontrolér | SAMD21 Cortex-M0+ 32 bit Low Power ARM MCU |
| Pracovní napětí | 3,3 V |
| Flash paměť | 256 KB |
| SRAM | 32 KB |
| Taktovací frekvence | 48 MHz; 32,768 kHz (RTC) |
| Proud na jeden I/O pin | 3 mA |
| Všeobecné | nadpis |
| Vstupní napětí (doporučené) | 5 V |
| Bezdrátový modul | SARA-R410M-02B - LTE Cat M1 / NB1 a EGPRS modul |
| Digitální I/O piny | 22 (z toho 12 PWM) |
| Zabezpečení | ATECC508A kryptovací čip |
| Komunikační rozhraní | I2C, I2S, SPI, UART |
| Analogové vstupní / výstupní piny | 7 / 1 |
| Spotřeba energie | 93 mA, 30 mA v low power režimu |
| Rozměry PCB (?) | 67,6 x 25 mm |
