Popis
32bitové arduino

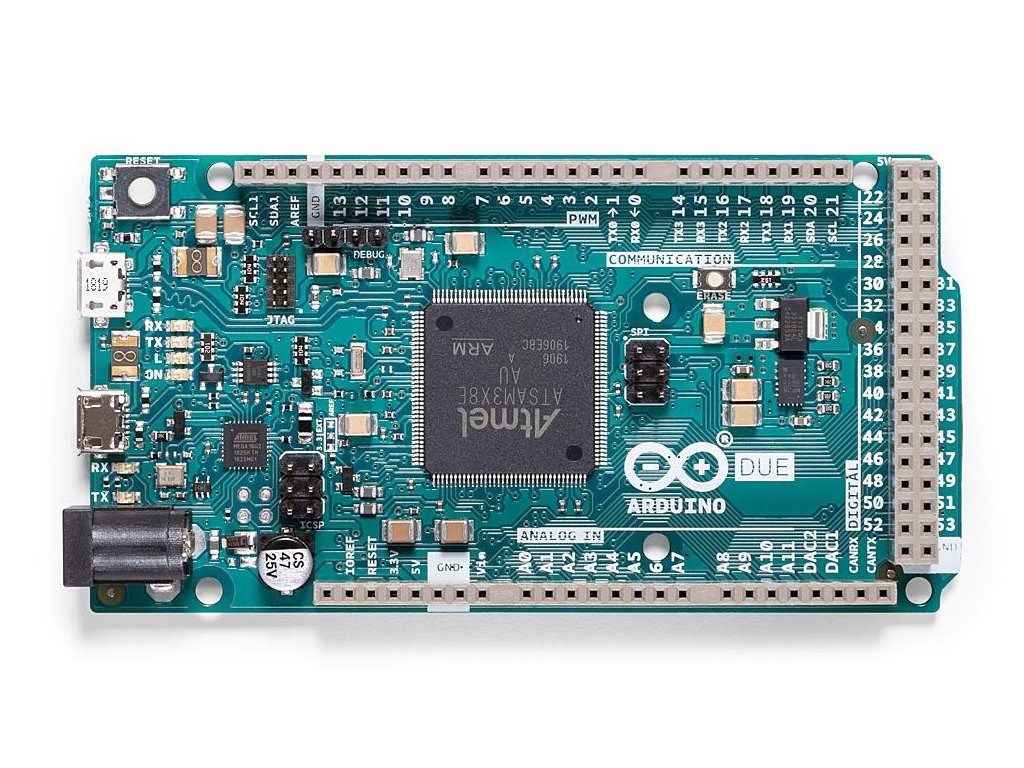

Arduino DUE je vývojová deska založená na procesoru Atmel SAM3X8E ARM Cortex-M3. Je to první Arduino deska založená na 32bitové architektuře. Má 54 digitálních I/O pinů (z nichž 12 je možné použít pro PWM výstupy), 12 analogových vstupů, 4 UART (hardwarové sériové porty), taktovací frekvenci 84 MHz, USB umožňující OTG připojení, 2 DAC (digital to analog) piny, 2x TWI, napájecí konektor, SPI čtečku, JTAG čtečku, resetovací tlačítko a tlačítko pro smazání paměti.
Upozornění: Na rozdíl od ostatních desek Arduino, DUE běží na 3,3 V. Maximální napětí na I/O piny je 3,3 V. Vyšší napětí může poškodit vývojovou desku.
Arduino DUE má dostatek výkonu a signálů i pro ten nejnáročnější Arduino projekt. Stačí připojit k počítači a zdroji napětí, a můžete začít programovat a tvořit. Arduino DUE je kompatibilní s Arduino shieldy na 3,3 V.

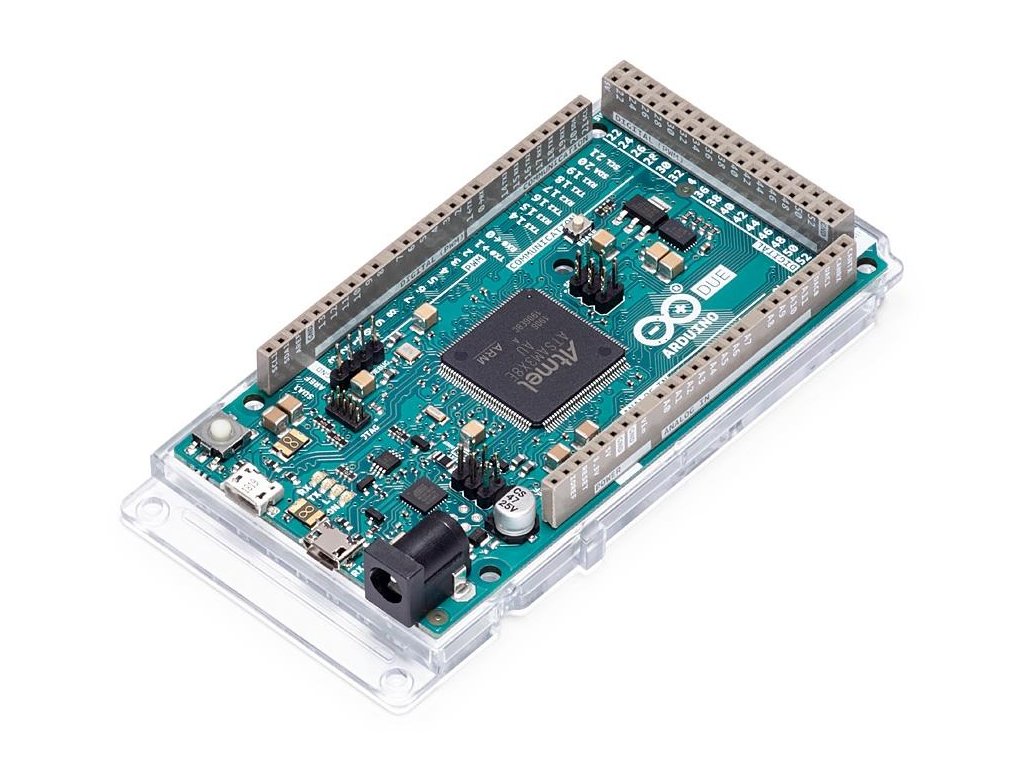

Součástí balení desky Arduino DUE je také džák (1ks), podobný tomuto Arduino držáku, který využijete na upevnění Arduina v projektu. Za volbu Arduina DUE s držákem vám poděkuje i váš pracovní stůl, protože si ho nezničíte ostrými výčnělky desky ;).
Arduino DUE se drží 1.0 pinoutů
- TWI: SDA a SCL piny jsou blízko AREF pinu
- IOREF pin umožňuje připojit shield s vhodnou konfigurací a přizpůsobí se napětí desky.
DUE má 32bitové ARM jádro, které překonává 8bitové vývojové desky především v následujících parametrech:
- 32 bitové jádro umožňuje operaci s 4B daty v rámci jednoho taktu
- Procesor s taktem 84 MHz
- 96 kBytů SRAM
- 512 kB flash paměti pro zdrojový kód
- DMA kontrolér, který ulehčí procesoru při náročnějších operacích
Arduino DUE odkazy
Související produkty
-
Kód: AD112
-
Kód: AD641
-
Kód: SP264
-
Kód: AD849
-
Kód: AD246
-
Kód: AD401
Podobné produkty
-
Kód: AD54
-
Kód: AD839
-
Kód: AD843
-
Kód: AD844
-
Kód: AD838
-
Kód: AD600
-
Kód: AD845
| Hmotnost | 0.034 kg |
| Arduino | nadpis |
| Mikrokontrolér | AT91SAM3X8E |
| Architektura | ARM Cortex-M3 |
| Provozní napětí | 3,3 V |
| Flash paměť | 512 kB |
| SRAM | 96 kB (64 + 32 kB) |
| Taktovací frekvence | 84 MHz |
| Digitální I/O piny | 54 |
| PWM výstupy | 12 |
| Analogové vstupy | 12 (12bitové) |
| Analogové výstupy | 2 (DAC) |
| Stejnosměrný proud na pin | 130 mA I/O piny, 800 mA na 3,3 V a 800 mA na 5 V pinu |
| Všeobecné | nadpis |
| Vstupní napětí (doporučené) | 7 ÷ 12 V DC |
| Vstupní napětí (limitní) | 6 ÷ 16 V DC |
| Odběr | 100 mA |
| Rozměry | 53,3 x 101,52 mm |
