Popis
oči robota nebo nějaká hra?
LED Matrix maticové displeje patří mezi bastlíři k oblíbeným modulům. Proč? Asi proto, že když spustíte první program, tak hned vidíte výsledek snažení a také proto, že LED Matrix displeje mají opravdu univerzální použití. Začátečníci mohou jednoduše začít například se zobrazováním jednotlivých LEDek displeje, pak vyzkouší třeba znaky, grafiku, smajlíky nebo program na posouvání po displeji. Nakonec se můžou propracovat i k první hře.
Pokročilý uživatel využije LED Matrix například ke zobrazování údajů z meteostanice, pro informační panel a nebo doplní robůtka svých dětí o originální tvář s mrkajícíma očima. To můžete jednoduše vyzkoušet s robůtkem Cutebot. Prostor pro kreativitu je tady opravdu velký.
Poznámka pro hračičky: LED Matrix má zabudované uši, to znamená že pokud na něm zobrazíte tvář nebo xichtík robota, tak to bude přesně pasovat. :)

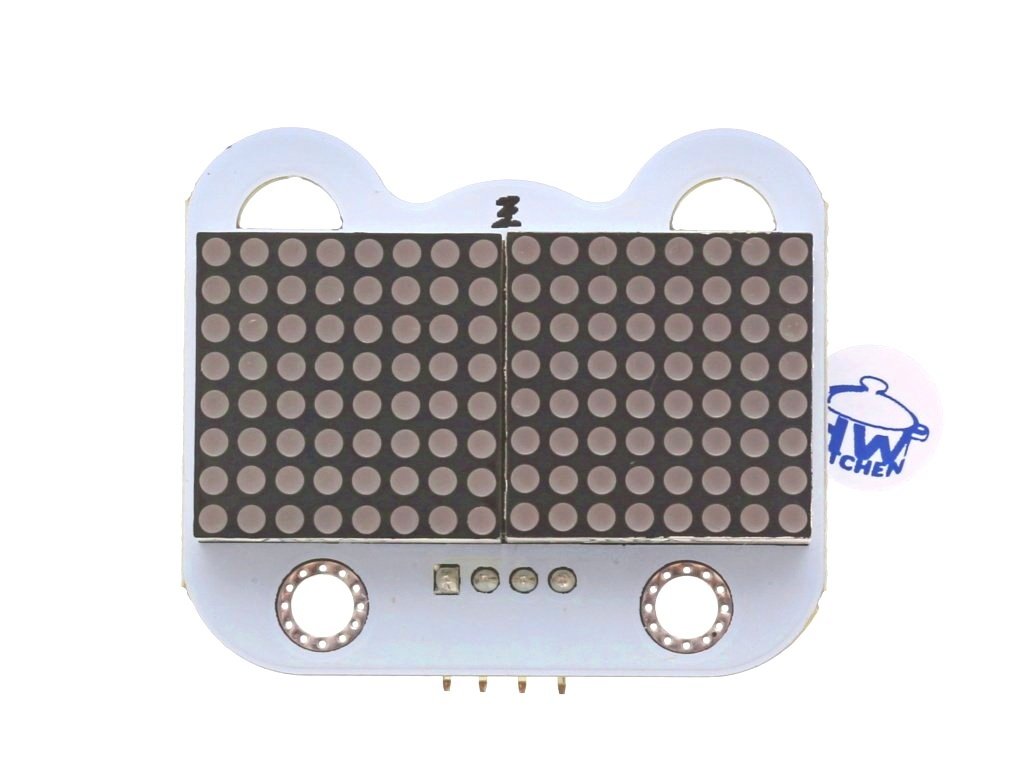

8 x 16 LED Matrix modul má nízkou spotřebu a vysokou svítivost, tak bude dobře viditelný v různých podmínkách okolního osvětlení například na slunci. Každou LED můžete ovládat nezávisle na ostatních. Máte tedy k dispozici 128 LED, na kterých můžete rozsvítit prakticky cokoliv.

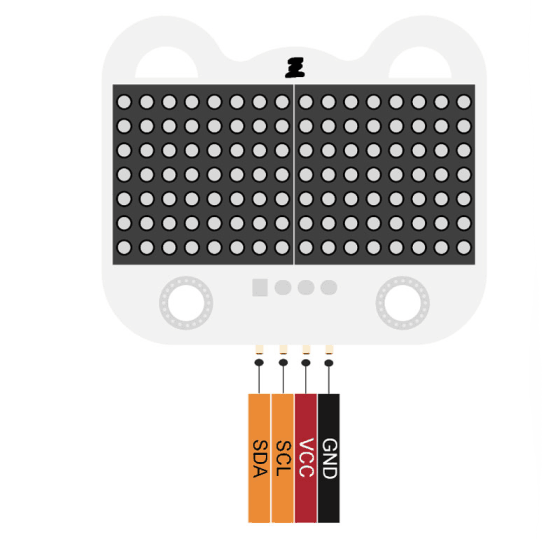

Zapojení LED Matrix

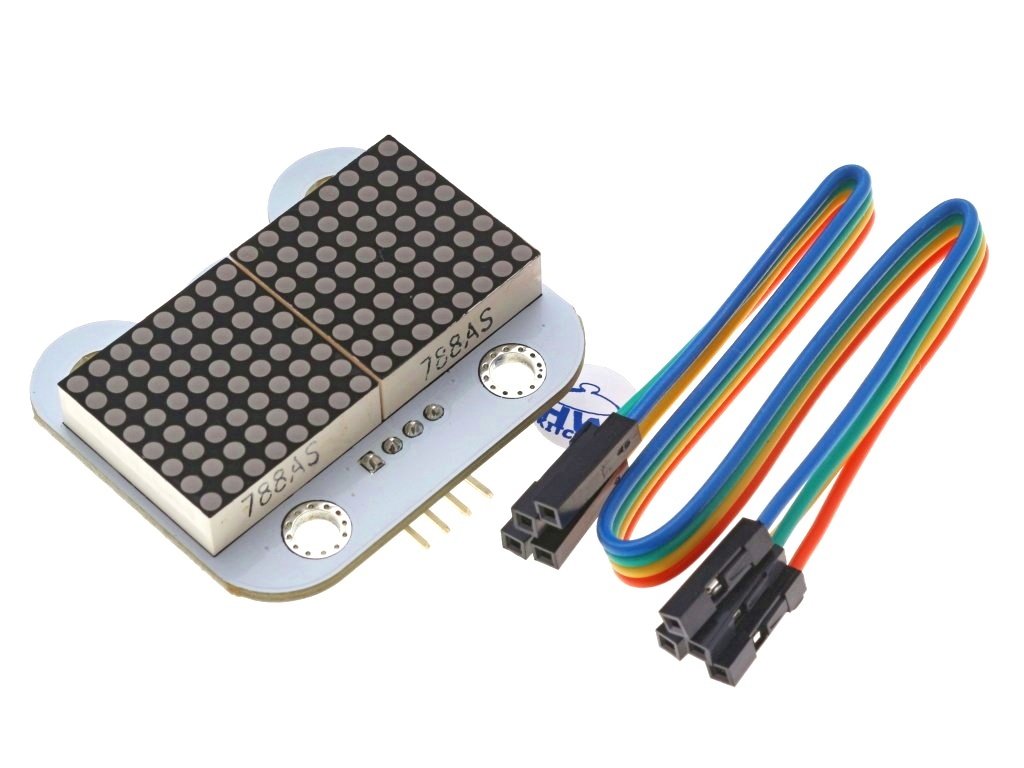

Pro připojení stačí propojit LED Matrix s řídící deskou microbit nebo Arduino čtyřmi vodiči (káblík je součást balení). Dva vodiče jsou pro napájení a dva zajišťují komunikaci přes rozhraní I2C. Jednoduché propojení s řídící deskou umožní použít LED Matrix modul i úplným začátečníkům.

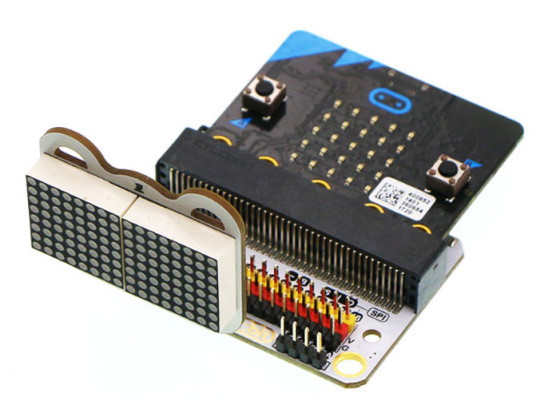

Pořadí pinů LED Matrix umožňuje i přímé zasunutí do konektoru rozřiřujícího modulu na bastlení s mcro:bit, modulu Senzor:bit nebo modulu IoT:bit pro internet věcí. LED Matrix v podstatě připojíte ke všem modulům, kde je k dispozici konektor pro rozhraní I2C.
Programování LED Matrix
Funkci LED Matrix si představíme na jednoduchém programu pro microbit, který zajistí na LED Matrix zobrazování různých smajlíků. V rozšíření pro LED Matrix je také funkce pro zobrazování konkrétního LED bodu na LED Matrix a s tím se pak dá vytvořit prakticky cokoliv.
Ukázka funkce LED Matice :)

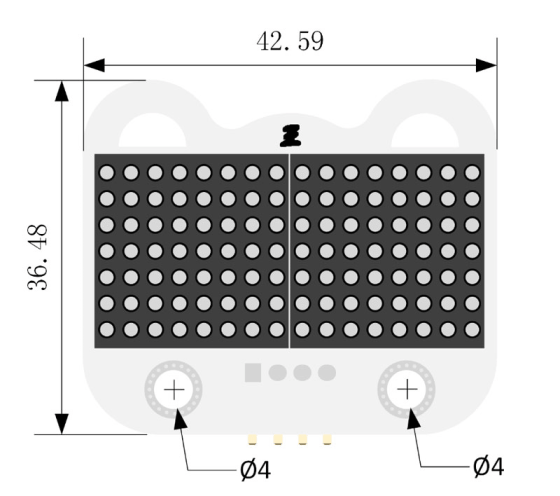

Rozměry LED Matrix
ODKAZY PRO LED Matrix
Související produkty
-
Kód: EF145
-
Kód: HW414
-
Kód: EF479
-
Kód: EF101
Podobné produkty
-
Kód: HW421
-
Kód: MAK103
-
Kód: EF63
-
Kód: EF470
-
Kód: EF447
-
Kód: EF498
-
Kód: EF451
-
Kód: EF70
| Hmotnost | 0.015 kg |
| Napájecí napětí | 3 - 5 V DC |
| LED Matrix driver | HT16K33 |
| Komunikační rozhraní | I2C |
| Délka propojovacího káblíku | 10 cm |
| Rozměry PCB | 37 x 43 mm |
